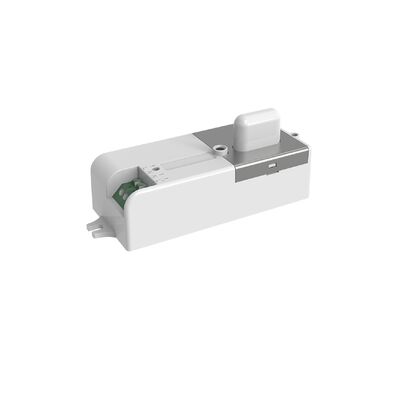

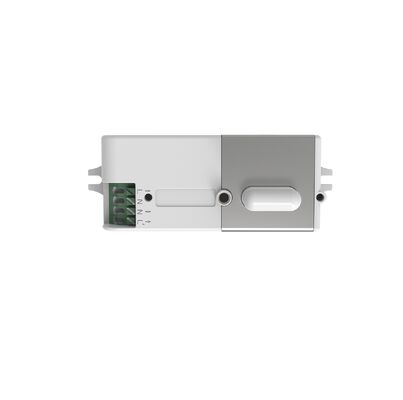

Dip-Schalter Design Kompakt EIN/AUS Bewegungsmelder für Deckenleuchte und Tri-proof-Leuchte MC098S 1

  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED
Modellnummer MC098S 1
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag+Clapboard + Karton(K=A)
Lieferzeit 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat
Produktdetails
Nennspannung 220–240 V Wechselstrom, 50/60 Hz Standby-Strom ≤0,5W
Ausgangssignal Ein/Aus Arbeitsfrequenz 5.8 GHz ±75MHz, ISM-Wellenband
Montagehöhe 3 m (maximal 6 m) Lebensdauer 5 Jahre Garantie@Ta
Hervorheben

Kompakter Bewegungssensor zum Einschalten/Ausschalten

,

Unterwäsche-Schalter-Deckenlichtsensor

,

mit einer Breite von mehr als 20 mm
Hinterlass eine Nachricht
Produkt-Beschreibung
DIP-Schalter-Design Kompakter EIN/AUS Bewegungssensor für Deckenleuchten und Tri-Proof-Leuchten
Produktmerkmale
  • Niedrigimpedanz-Mikrowellenantenne, widersteht effektiv Störungen durch 5G, WiFi, Bluetooth und andere Funksignale
  • Patentierte Dipolantenne mit starker Umweltanpassungsfähigkeit und keinem Erfassungs-Blindbereich
  • Serienproduktion entspricht RED-Zertifizierung und gewährleistet die Zertifizierung der gesamten Leuchte
  • DIP-Schalter-Design für einfache Parametereinstellung nach Benutzerbedürfnissen
  • Langes Streifen-Gehäusedesign, geeignet für Tri-Proof-Leuchten und Deckenleuchten
  • Maximale Installationshöhe von 6 Metern
  • 5 Jahre Garantie
Technische Parameter
Eingang
Nennspannung 220-240Vac 50/60Hz
Standby-Leistung ≤0,5W
Überspannungsprüfung 1KV(L/N,EN61000-4-5)
Ausgang
Ausgangssignal EIN/AUS
Lasttyp Induktiv oder Widerstand
Lastkapazität 400W@230Vac(Induktiv); 800W@230Vac(Widerstand)
Max. Stoßstrombelastbarkeit 7A Relais 50A(50% Ipeak, twidth =200uS, 230Vac Volllast, Kaltstart)
Sensorparameter
Arbeitsfrequenz 5,8 GHz ±75MHz, ISM-Funkband
Sendeleistung 1mW Max.
Erfassungsbereich (Radius) Deckenmontagehöhe 3m: r≥4m@0,3m/s, r≥2,5m@1m/s; Wandmontagehöhe 3m: r≥5m@0,3m/s, r≥4m@1m/s (Testbedingung: 100% Empfindlichkeit eingestellt, offener 60° Innenbereich)
Montagehöhe 3m (6m Max)
Haltezeit 5s/30s/90s/5min/20min/30min (DIP-Schalter)
Erfassungsbereich 100%/75%/50%/25%(DIP-Schalter)
Tageslichtsensor Normales Tageslicht: 2Lux/10Lux/30Lux/50Lux/Deaktivieren(DIP-Schalter)
Betriebstemperatur -25°C…+60°C
Lagertemperatur -40~80°C Luftfeuchtigkeit: ≤85% nicht kondensierend
Zertifizierungsstandards
Zertifiziert CE, RED
Umweltanforderungen Konform mit RoHS 2.0 Reach
IP-Schutzart IP20
Weitere Spezifikationen
Fernbedienungsmodell MH10; MH16; MH03
Verkabelung Steckklemmen, Drahtdurchmesser: 0,5-0,75mm²
Installation Einbau
Verpackung Blasbeutel + Trennwand + Karton(K=A)
Nettogewicht 38 ±2g
Lebensdauer 5 Jahre Garantie@Ta
Funktionsbeschreibung
Funktion Beschreibung
EIN/AUS-Funktion Lichtsteuerung deaktiviert oder der externe Helligkeitswert ist niedriger als der eingestellte Wert. Wenn der Mikrowellensensor die Bewegung eines Objekts erkennt, löst der Sensor aus und wechselt in den Licht-Ein-Zustand. Er behält den Licht-Ein-Zustand nach einer Verzögerung bei und wechselt dann in den Licht-Aus-Zustand.
Zweistufige Dimmfunktion N/A
Dreistufige Dimmfunktion N/A
Tageslichtnutzung N/A
Tageslichtpriorität N/A
Produktinformationen
Abmessungen: Detaillierte Maße entnehmen Sie bitte der Produktdokumentation (Einheiten: mm)
Anleitung zur DIP-Schalter-Konfiguration:
Das Produkt verfügt über umfassende DIP-Schalter-Steuerungen für Erfassungsbereich, Haltezeit und Tageslichtsensor-Einstellungen. Detaillierte Konfigurationstabellen und Einrichtungsanweisungen finden Sie im Produkthandbuch.
Initialisierung & Standardeinstellungen
Initialisierung: Das Licht wird nach dem Einschalten mit 100% Helligkeit eingeschaltet und nach 10 Sekunden ausgeschaltet. Während der Initialisierung werden keine externen Bewegungssignale erkannt.
Standardeinstellungen: Empfindlichkeit: 100% | Haltezeit: 5s | Tageslichtsensor: Deaktiviert
Anwendungshinweis
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie Installations-, Verdrahtungs- oder DIP-Schalter-Einstellungen ändern
  • Der Empfindlichkeitsbereich wird von der Bewegungsgeschwindigkeit von Objekten, der Objektgröße, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung und reflektierenden Materialien beeinflusst
  • Der Erfassungsbereich vergrößert sich bei Wandmontage im Vergleich zur Deckenmontage erheblich. Reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für Wandmontage-Einstellungen
  • Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden - siehe Anweisungen oder kontaktieren Sie den Hersteller
  • Nur für den Innenbereich. Außen- oder Halbaußenbereich beeinträchtigt die wasserdichte Leistung. Wind, Regen und sich bewegende Objekte können Fehlalarme verursachen
  • Maximale Installationshöhe: 6 Meter (optimal: 3 Meter). Abstand zwischen den Sensoren sollte größer als 3m sein
Wichtige Installationshinweise:
Bei Installation in Metallleuchten, auf metallischen reflektierenden Oberflächen oder in kleinen geschlossenen Umgebungen kann die Mikrowellenreflexion zu Fehlalarmen führen. Reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für technischen Support. Stellen Sie sicher, dass keine bewegten Signale (Ventilatoren, Gleichstrommotoren, Abwasserrohre, Luftauslässe) in der Nähe sind. Mikrowellen können Metall nicht durchdringen - nicht in geschlossenen oder halboffenen Metallleuchten platzieren. Metall- oder Glasabdeckungen sind über dem Produkt nicht zulässig.
