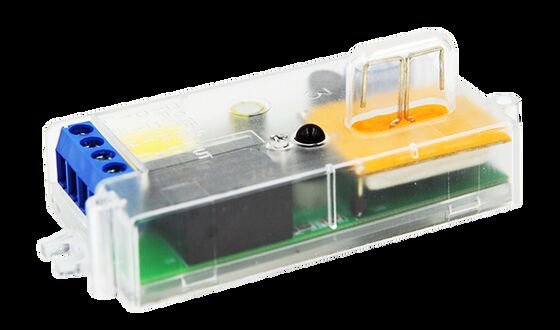

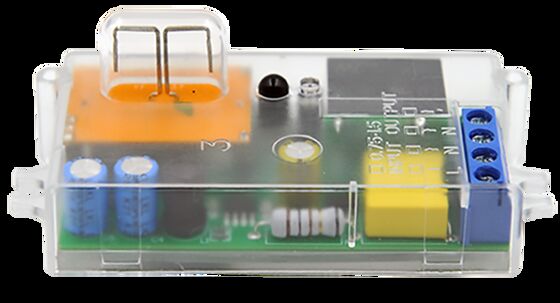

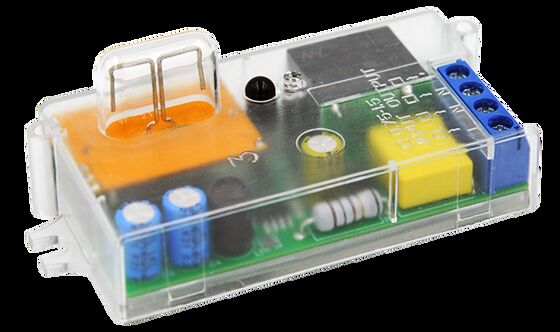

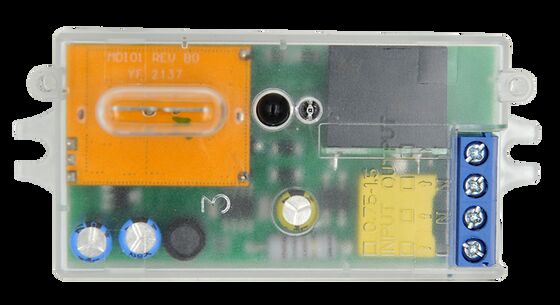

EIN/AUS Bewegungssensor für Tri-Proof-Leuchte, DIP-Schalter unten und Fernbedienungseinstellung verfügbar MC098S F1

Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED
Modellnummer MC098S F1
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag+Clapboard + Karton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat
Produktdetails
Nennspannung 220–240 V Wechselstrom, 50 Hz/60 Hz Standby-Strom ≤0,5W
Tragfähigkeit 400 W (induktiv); 800 W (resistiv) Arbeitsmodus EIN/AUS-Funktion
Montagehöhe 3 m (maximal 6 m) Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Hervorheben

Bewegungssensor für dreifähiges Licht

,

Bewegungssensor für den Untersteckschalter

,

Bewegungssensor für Fernstellen

Hinterlass eine Nachricht
Produkt-Beschreibung
Ein/Aus Bewegungsmelder für Tri-Proof-Leuchte
Boden-Dipschalter und Fernseinstellung verfügbar
Produktmerkmale
  • Patentierte Low-Impedance-Sensorantenne hilft bei der Entstörung von drahtlosen Signalen wie 5G, Wi-Fi, Bluetooth
  • Patentiertes Dipolantennendesign bietet zuverlässige Erkennung und vermeidet Fehlalarme, wenn der Sensor in Metall-LED-Platten integriert ist
  • Großaufträge konform mit RED-Zulassung
  • Einstellbare Erkennungsempfindlichkeit über DIP-Schalter für verschiedene Installationsorte
  • Ultraschlankes Design kompatibel mit Tri-Proof-LED-Lampen und Deckenleuchten
  • Unterstützt eine maximale Montagehöhe von 6 m
  • Schaltnetzteil hält den PF-Wert der gesamten Leuchte aufrecht, konform mit den neuesten ERP-Standards
  • Unterstützt sowohl Wählcode als auch Fernbedienung (MH03) für Parametereinstellungen
  • 5 Jahre Garantie
Technische Parameter
Eingang
Betriebsspannungsbereich 120-277V AC 50Hz/60Hz
Nennspannung 220-240V AC, 50Hz/60Hz
Standby-Leistung ≤0,5W
Überspannungsprüfung L--N: 1kV
Ausgang
Arbeitsmodus Ein/Aus-Funktion
Lasttyp Induktiv oder Widerstandsfähig
Lastkapazität 400W (induktiv); 800W (widerstandsfähig)
Max. Stoßstrombelastbarkeit 30A (50% Ipeak, twidth =500uS, 230Vac Volllast, Kaltstart)
Sensorparameter
Betriebsfrequenz 5,8 GHz ±75 MHz, ISM-Band
Sendeleistung 1mW Max.
Haltezeit 5S/30S/90S/5Min
10S/90S/3Min/10min (per Fernbedienung MH03)
Erkennungsempfindlichkeit 100%/75%/50%/25%
100%/50% (per Fernbedienung MH03)
Tageslichtsensor 25lux/Deaktiviert
5lux/15lux/50lux/Deaktiviert (per Fernbedienung MH03)
Erkennungsradius Deckenmontage 3m hoch: 1m/S ≥2,5m (für integrierte Lampeninstallation)
Wandmontage 2m hoch: 1M /S ≥4m (für integrierte Lampeninstallation)
Montagehöhe 3m (Max 6m)
Erfassungswinkel 150° (Wandmontage)
Ein/Aus-Funktion
ON/OFF motion sensor wiring diagram and connection schematic
*Der Sensor ist für den Anschluss von nur einer Last ausgelegt. Der Anschluss von mehr als einer Last kann den Sensor beschädigen.
Produktstruktur
Motion sensor structural diagram and components layout Motion sensor dimensional specifications and mounting details

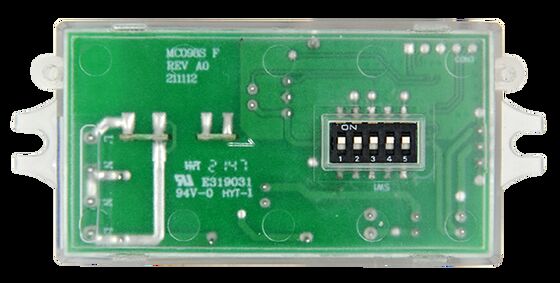

DIP-Schaltereinstellungen
Erfassungsbereich
Schalter 1 Schalter 2 Empfindlichkeit
EIN EIN 100%
- EIN 75%
EIN - 50%
- - 25%
Haltezeit
Schalter 3 Schalter 4 Haltezeit
EIN EIN 5S
- EIN 30S
EIN - 90S
- - 5min
Tageslichtsensor
Schalter 5 Lichtstärke
EIN 25Lux
- Deaktiviert
"Deaktiviert" bedeutet, dass der Tageslichtsensor nicht funktioniert. Das Licht schaltet sich ein, sobald eine Bewegung erkannt wird, unabhängig vom Umgebungslicht.
Fernbedienung (MH03)
Erfassungsbereich: 100%, Haltezeit: 5S, Tageslichtsensor: Deaktiviert
Initialisierung

Nach dem Einschalten schaltet der Sensor automatisch das Licht mit 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.

Werkseinstellung

Erfassungsbereich: 100%, Haltezeit: 5S, Tageslichtsensor: Deaktiviert

Anwendungshinweise
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie mit der Installation, Verkabelung oder Änderung der DIP-Schaltereinstellungen beginnen.
  • Mikrowellen können Metall nicht durchdringen. Vermeiden Sie die Installation in geschlossenen oder halboffenen Metallleuchten. Stellen Sie sicher, dass sich keine Metall- oder Glasabdeckung über dem Produkt befindet. Wenn die Antenne durch eine Metallplatte geführt werden muss, stellen Sie sicher, dass die Oberseite des Sensors an der Metallplatte anliegt.
  • Der Installationsabstand zwischen Mikrowellensensoren sollte größer als 1,5 m sein. Halten Sie Abstand zu Schaltern, Routern und anderen drahtlosen Geräten, um Funkstörungen zu vermeiden. Die Antennenoberfläche muss von der AC-Eingangs- und DC-Ausgangsseite ferngehalten werden, um Signalstörungen zu vermeiden.
  • Vermeiden Sie die Installation in der Nähe von Geräten mit Langzeitvibrationen oder sich bewegenden Objekten. Vibrationssignale können Fehlalarme auslösen. Die Installation sollte fern von großen Metallgeräten, Lüftungsrohren, Klimaanlagenauslässen, Abluftöffnungen und Rauchabzugsanlagen erfolgen. Haustiere, die den Erfassungsbereich durchqueren, können den Sensor auslösen.
  • Dieses Produkt ist nur für den Innenbereich bestimmt. Halb-Außen- oder Außeninstallationen können dazu führen, dass Wind/Regen Fehlalarme auslöst. Bei Installation in Metallleuchten, reflektierenden Oberflächen oder engen Umgebungen kann die Mikrowellenreflexion zu Fehlalarmen führen. Reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für Unterstützung.
  • Der Sensor ist für die Deckenmontage optimiert. Die Wandmontage erhöht die Erfassungsdistanz und kann zu Mikrowellendurchdringung durch Wände oder zum Nichtausschalten von Lichtern führen. Versuchen Sie, die Empfindlichkeit zu verringern; wenn 25% nicht funktionieren, vermeiden Sie die Wandmontage oder kontaktieren Sie den Hersteller.
  • Produktspezifikationen und Parameter können ohne vorherige Ankündigung optimiert werden.
  • Die Erfassungsdistanz hängt von der Bewegungsgeschwindigkeit des Objekts, der Objektgröße, der Installationshöhe, dem Installationswinkel, der Umgebung und reflektierenden Materialien ab.
  • Die in den Spezifikationen angegebenen Erfassungsdistanzen sind typische Werte, die mit 165 cm großen Testpersonen in offenen Innenräumen ermittelt wurden.
  • Wenn die Antenne durch eine Metallplatte geführt werden muss, sollte das Loch nicht kleiner als 20 x 8 mm sein und die Oberseite des Sensors muss sich in der Nähe der Metallplatte befinden. Die Antenne sollte an der Öffnung freigelegt sein, wobei die Oberseite des Sensorgehäuses nahe an der Metallplatte liegen muss.
