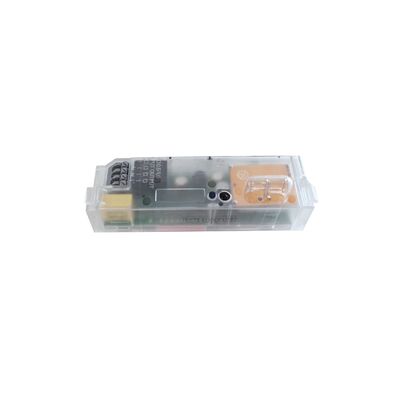

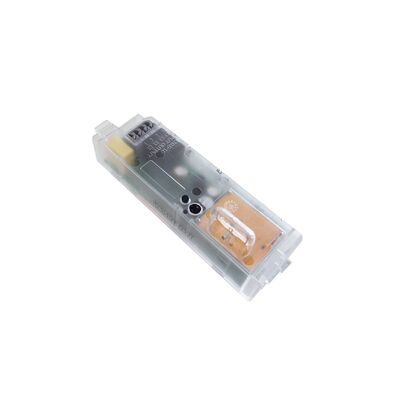

AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED
Modellnummer MC098S 99 2
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag+Clapboard + Karton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Nennspannung 220-240VAC 50/60Hz Standby-Leistung ≤0,5 W
Ausgangssignal Ein/Aus Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band
Installationshöhe 3 m (maximal 6 m) Lebensdauer 5 Jahre Garantie@Ta
Hinterlass eine Nachricht
Produkt-Beschreibung

[Produktmerkmale]



  • Patentiertes Koppeldipol-Antennendesign und adaptiver Algorithmus, der das Problem der geringen Installationshöhe von Säulenantennensensoren und der Fehlauslösung durch Nebenkeulenstrahlung der Antenne bei Installation in einem Metallraum wirksam löst.
  • Es wird häufig auf Parkplätzen und an anderen Orten eingesetzt und löst das Problem, dass herkömmliche Sensoren Fahrzeuge nicht erkennen können oder das Fahrzeug erst erkannt werden kann, wenn es direkt unter dem Sensor vorbeifährt
  • Sensorparameter können per Fernbedienung und DIP-Schaltern eingestellt und einfach konfiguriert werden.



[Parameter]



Eingang
Nennspannung 220–240 V Wechselstrom, 50/60 Hz
Standby-Strom ≤0,5W
Überspannungstest 1KV (L/N,EN61000-4-5)
Ausgabe
Ausgangssignal EIN/AUS
Art der Ladung Induktiv oder ohmsch
Tragfähigkeit 200 W bei 230 VAC (induktiv); 400 W bei 230 VAC (ohmsch)
Max. Überspannungskapazität

7A-Relais

20 A (50 % Ipeak, Breite = 200 µS, 230 VAC Volllast, Kaltstart);
Sensorparameter
Arbeitsfrequenz 5,8 GHz ±75 MHz, ISM-Wellenband
Sendeleistung 1 mW max.
Erfassungsbereich (Radius)

Deckenmontagehöhe 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s;

Wandmontagehöhe 3m:r≥5m@0,3m/s,r≥4m@1m/s

Testbedingung: Empfindlichkeit auf 100 % einstellen, 60㎡ Innenbereich öffnen.
Montagehöhe 3 m (maximal 6 m)
Halte die Zeit

5s/30s/90s/5min/20min/30min (Vorwahl)

5 Sek./30 Sek./1 Min./3 Min./5 Min./10 Min./20 Min./30 Min. (MH10-Setup)
Erfassungsbereich 100 %/75 %/50 %/25 %
Tageslichtsensor Normales Tageslicht

2Lux/10Lux/30Lux//50Lux/Deaktivieren

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren (MH10-Setup)
Betriebstemperatur -25℃…+60℃
Lagertemperatur -40~80℃ Luftfeuchtigkeit: ≤85 % nicht kondensierend
Zertifikatsstandards
Zertifiziert CE, ROT
EUmweltAnforderungen Entspricht RoHS 2.0 Reach
IPBewertung IP20
Andere
Remote-Modell MH10; MH16; MH03
Verdrahtung Einpressklemmen, Drahtdurchmesser: 0,5–0,75 mm2
Installation Eingebaut
Paket Luftpolstertasche + Schindel + Karton (K=A)
Nettogewicht 40,3 ± 3 g
Lebensdauer 5 Jahre Garantie@Ta



[Funktion]



EIN/AUS-Funktion Lichtsteuerung deaktiviert oder externer Helligkeitswert ist niedriger als der eingestellte Wert. Wenn die Mikrowellensensoren die Bewegung eines Objekts erkennen, löst der Sensor aus und wechselt in den Licht-Ein-Zustand. Nach einer Verzögerung behält es den Licht-Ein-Zustand bei und geht dann in den Licht-Aus-Zustand über.
Zweistufige Dimmfunktion N / A
Dreistufige Dimmfunktion N / A
Tageslichtnutzung N / A
Tageslichtpriorität N / A



[Produktinformationen]



  • Abmessung (Einheiten: mm)



AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar 0



  • Funktion und Verkabelung

AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar 1Tipps zur Antenneninstallation

AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar 2Vorschlag: Der untere Winkel der Lichtplatte von der Mikrowellenantenne sollte größer als 2 mm sein, da sonst der Induktionsabstand geringer wird



[DIP-Schaltereinstellung]



Funktion Tageslichtsensor Haltezeit Erfassungsbereich
Vorwahl 1 2



3

 Schwellenwert des Tageslichtsensors 4 5 6 Halte die Zeit 7 8 Erfassungsbereich
Ⅰ AN AN AN 2Lux AN AN AN 5S AN AN 100 %
Ⅱ - AN AN 10Lux AN AN - 30S AN - 75 %
Ⅲ - AN - 30Lux AN - AN 90er Jahre - AN 50 %
Ⅳ - - AN 50Lux AN - - 5min - - 25 %
Ⅴ - - - Deaktivieren - AN AN 20min N / A N / A N / A
Ⅵ N / A N / A N / A N / A - - - 30min N / A N / A N / A



  • Strahlungsmuster



AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar 3



[MH10-Fernbedienung]



AC ON/OFF Sensor weit verbreitet für Parkplatz, mit Oberseite Dip Schalter, Schraubeninstallation, Fernbedienung verfügbar 4Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie das Gerät installieren, verkabeln oder die Einstellung des DIP-Schalters ändern.

  • Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit der Objekte, der Größe der sich bewegenden Objekte, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165-cm-/65-kg-Testern in einer offenen Innenumgebung gemessen wurde.
  • Der Erfassungsbereich des Mikrowellensensors wird bei der Wandmontage im Vergleich zur Deckenmontage deutlich vergrößert. Wenn Sie eine Wanddecke verwenden, verringern Sie bitte die Empfindlichkeit oder wenden Sie sich an unser Unternehmen, um die Nutzungseinstellungen zu bestätigen. Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und bei diffuser Reflexion des Umgebungslichts gemessen. Unterschiedliche Umgebung und Klima führen zu unterschiedlichen Helligkeitswerten, die der Tageslichtsensor misst.
  • Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.
  • Der Sensor ist nur für den Innenbereich geeignet. Der wasserfeste Effekt bei Verwendung im Freien oder halb im Freien wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können zu Fehlauslösungen führen.
  • Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten, die optimale Höhe beträgt 3 Meter. Der Abstand zwischen den beiden Sensoren sollte größer als 3m sein.
  • Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer kleinen geschlossenen Umgebung installiert ist, wird die Mikrowelle mehrfach reflektiert und führt zu Fehlauslösungen. Bitte reduzieren Sie die Empfindlichkeit des Sensors oder wenden Sie sich für technische Unterstützung an den Hersteller.
  • Bitte achten Sie darauf, dass sich in der Nähe des Sensors keine beweglichen Signale wie Ventilatoren, Gleichstrommotoren, Abwasserrohre, Luftauslässe usw. befinden, da der Sensor sonst zu Fehlauslösungen führen kann.
  • Mikrowellen können kein Metall durchdringen. Stellen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metalllampe. Über dem Produkt dürfen sich weder Metall noch Glas befinden.
