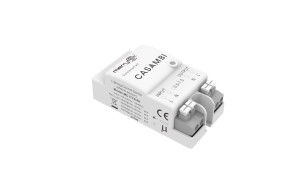

Casambi EIN/AUS Sensor Kompakte Größe Design Geeignet für die meisten Leuchten MC177S B1

[Produktmerkmale]

• Casambi Bluetooth Mesh-Netzwerk wurde übernommen, die Casambi App wurde verwendet, um Parameter zu entwerfen und Anwendungsszenarien einzurichten
• Entspricht neuen ERP-Standards; geringer Standby-Stromverbrauch.
• 5,8-GHz-Mikrowellen-ISM-Band ohne Lizenz; Großaufträge entsprechen RED&TÜV-Zulassung.
• Kompaktes Design, kann in die meisten Leuchten integriert werden.
• Ein- und Ausgangsklemmen sind bequem zu verbinden.
• Fünf Jahre Garantie

[Parameter]

Abmessungen (Einheiten: mm)

• Funktion

• Verkabelung

• Hinweis:

Schaltplan]*Der Sensor ist für den Anschluss nur einer Last ausgelegt. Der Anschluss mehrerer Lasten kann den Sensor beschädigen.

[Installationsanleitung]

Hinweis:

[Initialisierung]

Wenn der Sensor zum ersten Mal mit Strom versorgt wird, blinkt die Anzeige 6 Mal und erlischt nach 15 Sekunden. Während der Initialisierung kann der Sensor keine Bewegung erkennen.

[Standardeinstellung]

Empfindlichkeit: 100%, Haltezeit: App-Einstellung, Tageslichtsensor: App-Einstellung

[Anwendungshinweis]

Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie mit der Installation und Verkabelung beginnen.

• Mikrowellen können Metall nicht durchdringen. Stellen Sie das Produkt nicht in eine geschlossene oder halboffene Metallleuchte. Weder Metall noch Glas dürfen über dem Produkt angebracht werden. Wenn die Antenne eine Metallplatte durchdringen muss, stellen Sie sicher, dass die Oberseite des Sensors nahe an der Metallplatte liegt.
• Der Installationsabstand zwischen den Sensoren sollte größer als 2 m sein. Halten Sie Abstand zu drahtlosen Geräten wie Schaltern und Routern, und der Installationsabstand zwischen Sensoren und Routern sollte größer als 2 m sein. Die Antennenoberfläche des Mikrowellensensors sollte von der AC-Eingangs- und DC-Ausgangsseite ferngehalten werden, um zu vermeiden, dass nieder-/hochfrequente Signale den normalen Betrieb der Mikrowellensensorantenne beeinträchtigen.
• Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von bewegten Objekten, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
• Dieses Modell ist für die Deckenmontage geeignet. Bei Wandmontage vergrößert sich der Erfassungsbereich des Mikrowellensensors erheblich und kann zu einem Phänomen der Mikrowellendurchdringung der Wand oder dazu führen, dass das Licht nicht ausgeht. Passen Sie daher die Empfindlichkeit auf 10% an. Wenn die Empfindlichkeit von 10% nicht verwendet werden kann, vermeiden Sie die Wandmontage oder bitten Sie den Hersteller um technische Unterstützung.
• Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und bei diffuser Reflexion des Umgebungslichts gemessen. Unterschiedliche Umgebungen und Klimazonen führen zu unterschiedlichen Helligkeitswerten, die der Tageslichtsensor misst.
• Der Sensor darf nicht durch Metall, Leiterplatten, LED-Träger usw. abgedeckt oder verdeckt werden. Der Abstand zwischen der Sensorantenne und den umliegenden Materialien sollte größer als 5 mm sein. Es dürfen sich keine Metall- oder Leiterplattenbahnen in der Nähe der Sensorantenne, darüber oder darunter befinden. Die empfohlene Dicke der Abdeckung beträgt 2 mm, und der Abstand zwischen der Sensorantenne und der Abdeckung sollte größer als 3,2 mm sein.
• Vibrationssignale werden als Bewegungssignale betrachtet und lösen den Sensor aus. Die Installation des Sensors sollte von Objekten ferngehalten werden, die lange vibrieren, wie z. B. große Metallgeräte, Rohre, Klimaanlagenauslässe, Abluftöffnungen, Rauchabzugsanlagen, schwingende Ventilatoren usw. Haustiere im Erfassungsbereich können eine Fehlauslösung verursachen.
• Die Antennenoberfläche des Mikrowellenmoduls sollte von AC-Eingang, DC-Ausgang, Gleichrichterbrücke, Transformator, Schalttransistor und anderen Hochleistungsgeräten ferngehalten werden, um zu vermeiden, dass hochfrequente Signale den normalen Betrieb der Mikrowellensensorantenne beeinträchtigen.
• Der Sensor ist nur für den Innenbereich bestimmt. Die wasserdichte Wirkung für den Außen- oder Halbaußenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können eine Fehlauslösung verursachen. Wenn der Sensor in einer Metallleuchte, einer metallischen Reflexionsfläche oder einer kleinen geschlossenen Umgebung installiert wird, werden die Mikrowellen mehrmals reflektiert und verursachen eine Fehlauslösung. Bitte reduzieren Sie die Empfindlichkeit oder bitten Sie den Hersteller um technische Unterstützung.
• Wenn die Umgebungstemperatur über 80°C liegt, kann der Übertemperaturschutz ausgelöst werden (automatische Wiederherstellung nach Abkühlung).
• Für die neue Installationsumgebung wird empfohlen, vor der Installation 5 Muster zu testen.
