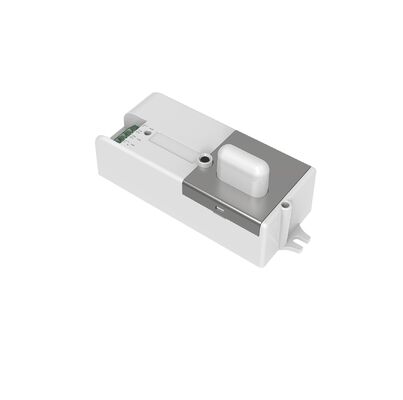

Ultra Slim Tri-proof Licht EIN/AUS Bewegungssensor, Entspricht dem neuesten ERP-Standard, Dip-Schalter-Einstellung MC098S 3
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED |
| Modellnummer | MC098S 3 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Bubble Bag+Clapboard + Karton(K=A) |
| Lieferzeit | 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4 |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Produktdetails
| Nennspannung | 220–240 V Wechselstrom, 50 Hz/60 Hz | Standby-Strom | ≤0,5W |
|---|---|---|---|
| Arbeitsmodus | EIN/AUS-Funktion | Tragfähigkeit | 400 W (induktiv); 800 W (resistiv) |
| Montagehöhe | 2,5-6m | Lebensdauer | 5 Jahre Garantie bei Ta 230V Volllast |
| Hervorheben | mit einer Breite von mehr als 20 mm,on off motion sensor with dip switch,An- und ausschaltender Bewegungssensor mit Schalter |
||
Produkt-Beschreibung
Ultra Slim Tri-proof Licht EIN/AUS Bewegungssensor
Produktmerkmale
- Patentierte Low-Impedance-Sensorantenne hilft bei der Entstörung von Funksignalen wie 5G, Wi-Fi, Bluetooth
- Das patentierte Dipolantennendesign bietet eine zuverlässige Erkennung und vermeidet Fehlalarme, wenn der Sensor in Metall-LED-Platten integriert ist
- Entspricht den RED-Zulassungsstandards
- Nicht isolierte Schaltnetzteil hält den PF-Wert gemäß den neuesten ERP-Standards ein
- Einstellbare Erkennungsempfindlichkeit über DIP-Schalter für verschiedene Installationsorte
- Ultraschlankes Design speziell für Tri-proof LED-Leuchten
- Unterstützt eine maximale Montagehöhe von 6 Metern
- 5 Jahre Garantie
Technische Parameter
| Eingangsspezifikationen | |
|---|---|
| Betriebsspannungsbereich | 198-264V AC, 50Hz/60Hz |
| Nennspannung | 220-240V AC, 50Hz/60Hz |
| Standby-Leistung | ≤0,5W |
| Überspannungsprüfung | L-N: 1kV |
| Ausgangsspezifikationen | |
| Arbeitsmodus | EIN/AUS-Funktion |
| Lasttyp | Induktiv oder Widerstandsfähig |
| Lastkapazität | 400W (Induktiv); 800W (Widerstandsfähig) |
| Max. Stoßstrombelastbarkeit | 30A (50% Ipeak, twidth =500uS, 230Vac Volllast, Kaltstart); 60A (50% Ipeak, twidth =200uS, 230Vac, Volllast, Kaltstart) |
| Sensorparameter | |
| Betriebsfrequenz | 5,8 GHz ±75 MHz, ISM-Band |
| Sendeleistung | 0,5mW Max. |
| Haltezeit | 5s/30s/90s/5min/20min/30min |
| Erkennungsempfindlichkeit | 100%/75%/50%/25% |
| Tageslichtsensor | 2Lux/10Lux/30Lux/50Lux/Deaktivieren |
| Erkennungsradius | 4-6m (Montagehöhe 3m) |
| Montagehöhe | 2,5-6m unterstützt, 4m für maximalen Erfassungsradius |
| Erfassungswinkel | 150° (Wandmontage), 360° (Deckenmontage) |
| Betriebsumgebung | |
| Betriebstemperatur | -25°C bis +60°C |
| Lagertemperatur | -40°C bis +80°C (Luftfeuchtigkeit: 10%-95% nicht kondensierend) |
| Zertifizierungsstandards | |
| Sicherheitsstandards | EN61058-1 |
| EMV-Standards | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| Umweltanforderung | RoHS-konform |
| Zertifikat | CE, RED |
| Weitere Spezifikationen | |
| Verkabelung | Einpressklemmen, Drahtdurchmesser: 0,75-1,5mm² |
| IP-Schutzart | IP20 |
| Schutzklasse | Klasse II |
| Installation | Eingebaut |
| Abmessungen | 77,5×34,5×22mm |
| Verpackung | Luftpolsterbeutel + Trennwand + Karton (K=A) |
| Nettogewicht | 58±2g |
| Lebensdauer | 5 Jahre Garantie bei Ta 230V Volllast |
Hinweis: Der Erfassungsbereich wird durch das Volumen des Bewegungsobjekts und die Bewegungsgeschwindigkeit beeinflusst. Der Erfassungsbereich wird von einer 170 cm großen Person getestet, die sich mit 0,3 m/s bewegt.
Funktionsbeschreibung
EIN/AUS-Funktion
Der Sensor ist für den Anschluss von nur einer Last ausgelegt. Der Anschluss von mehr als einer Last kann den Sensor beschädigen.
Strahlungsmuster
Deckenmontage
Deckenmontagehöhe: 3m
Empfindlichkeit: 100%/75%/50%/25%
Empfindlichkeit: 100%/75%/50%/25%
Normale Bewegung (Geschwindigkeit: 1m/s)
Langsame Bewegung (Geschwindigkeit: 0,3m/s)
Deckenmontagehöhe: 6m
Empfindlichkeit: 100%/75%
Empfindlichkeit: 100%/75%
Normale Bewegung (Geschwindigkeit: 1m/s)
Langsame Bewegung (Geschwindigkeit: 0,3m/s)
Nur 100%/75% Erkennungsempfindlichkeit ist bei einer Montagehöhe von 6m funktionsfähig. 25%/50% Empfindlichkeit kann kein Bewegungssignal erkennen.
DIP-Schaltereinstellungen
Tageslichtsensor-Einstellungen
| Schalter 1 | Schalter 2 | Schalter 3 | Einstellung |
|---|---|---|---|
| EIN | EIN | EIN | 2Lux |
| - | EIN | EIN | 10Lux |
| - | EIN | - | 30Lux |
| - | - | EIN | 50Lux |
| - | - | - | Deaktivieren |
Haltezeiteinstellungen
| Schalter 4 | Schalter 5 | Schalter 6 | Einstellung |
|---|---|---|---|
| EIN | EIN | EIN | 5S |
| EIN | EIN | - | 30S |
| EIN | - | EIN | 90S |
| EIN | - | - | 5min |
| - | EIN | EIN | 20min |
| - | - | - | 30min |
Erfassungsbereichseinstellungen
| Schalter 7 | Schalter 8 | Einstellung |
|---|---|---|
| EIN | EIN | 100% |
| EIN | - | 75% |
| - | EIN | 50% |
| - | - | 25% |
"Deaktivieren" bedeutet, dass der Tageslichtsensor nicht funktioniert. Er schaltet das Licht ein, sobald eine Bewegung erkannt wird, unabhängig vom Umgebungslicht.
Override-Funktion
Schalten Sie den Sensor nach dem Ausschalten dreimal schnell ein/aus (EIN-AUS-EIN-AUS-EIN) innerhalb von 2 Sekunden, um die Sensorfunktion zu überschreiben. Die Lichter blinken dreimal und schalten sich dann dauerhaft ein. Schalten Sie ihn aus und wieder ein, um die Sensorfunktion wiederherzustellen.
Initialisierung
Nach dem Einschalten schaltet der Sensor automatisch das Licht mit 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.
Werkseinstellungen
Erfassungsbereich: 100%, Haltezeit: 5S, Tageslichtsensor: Deaktiviert
Anwendungshinweis
- Der Sensor sollte von einem Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie mit der Installation, Verkabelung oder Änderung der DIP-Schaltereinstellungen beginnen.
- In Kunststoff- und Glaslampenschirmen installierte Sensoren reduzieren die Empfindlichkeit. Für jede 3-mm-Dickenzunahme reduziert sich die Empfindlichkeit um 20%.
- Der Lichtempfindlichkeits-Schwellenwert wird in sonnigen Umgebungen ohne Schatten oder diffuse Reflexion von Umgebungslicht gemessen. Die Umgebungslichtstärken variieren je nach Umgebung, Wetter, Klima, Tageszeit und Jahreszeit.
- Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden.
- Dieser Sensor ist nur für den Innenbereich bestimmt. Die Verwendung im Freien beeinträchtigt die Wasserdichtigkeit. Wind, Regen und sich bewegende Objekte können Fehlalarme verursachen.
- Der Abstand zwischen induktiven Sensoren sollte größer als 3 m sein.
- Platzieren Sie den Sensor nicht in der Nähe von Objekten mit hoher Dichte wie Metall-, Glas- oder Betonwänden, um Fehlalarme zu vermeiden. Bei der Installation in Metallleuchten, reflektierenden Oberflächen oder geschlossenen Umgebungen kann die Mikrowellenreflexion zu Fehlalarmen führen – reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für Unterstützung.
- Stellen Sie sicher, dass sich keine bewegten Signale in der Nähe des Sensors befinden (Ventilatoren, Gleichstrommotoren, Abwasserrohre, Luftauslässe), um Fehlalarme zu vermeiden.
- Testen Sie 5 Muster vor der Massenanwendung in neuen Beleuchtungsprojekten.
- Produktspezifikationen können sich aufgrund kontinuierlicher Verbesserungen ohne vorherige Ankündigung ändern.
- Wenn der Sensor unter einer Metallplatte eingebaut ist, stellen Sie sicher, dass die Sensoroberfläche nahtlos und ohne Abstand zur Metallplatte abschließt.
