A
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED, UKCA, SAA, CB |
| Modellnummer | MC130S 1 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Luftpolstertasche + Schindel + Karton (K=A) |
| Lieferzeit | 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Produktdetails
| Nennspannung | 220–240 V Wechselstrom, 50/60 Hz | Standby-Strom | ≤0,5W |
|---|---|---|---|
| Ausgabesteuerung | EIN-AUS | Tragfähigkeit | 200 W (induktiv/LED); 400 W (resistiv) |
| Betriebsfrequenz | 5,8 GHz ±75 MHz, ISM-Wellenband. | Lebensdauer | 5 Jahre Garantie @Ta |
| Hervorheben | Wechselstrom-Bewegungssensor für dreifähiges Licht,An-/ausgeschaltetes Deckenlicht für Bewegungssensor,Wechselstrom-Bewegungssensor mit Ein-/Aus-Funktion |
||
Produkt-Beschreibung

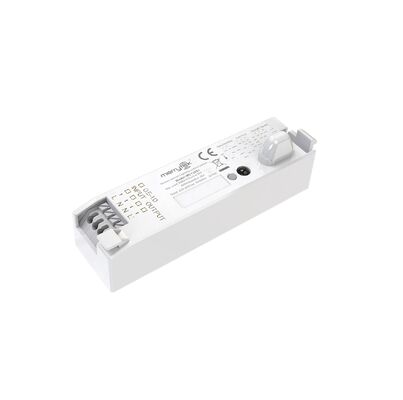

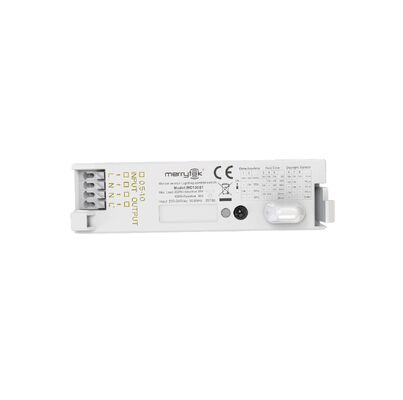

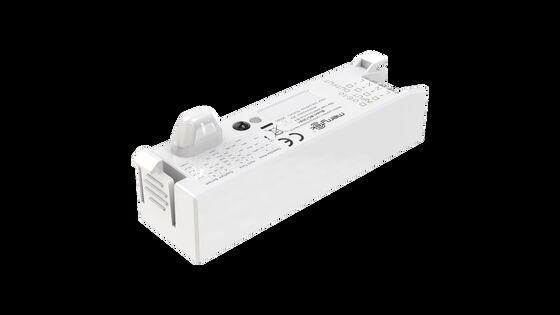

AC EIN/AUS Bewegungssensor für Tri-Proof- und Deckenleuchten
Produktmerkmale
- Patentierte Mini-Kopplungs-Dipolantenne für Deckenleuchten
- Geeignet für integrierte Metall-LED-Schubladen ohne Fehltrigger
- Kompakte Größe, die die Lichtverteilung nicht beeinträchtigt
- Geringe Nebenkeulenleistung verhindert Fehltrigger in Metallreflexionsbereichen
- Geringe Sendeleistung schadet Menschen nicht
- Sensordaten über DIP-Schalter und Fernbedienung konfigurierbar
- Unbeeinflusst von Temperatur, Luftfeuchtigkeit, Lärm, Staub und anderen Umgebungsfaktoren
Technische Parameter
| Eingang | |
|---|---|
| Nennspannung | 220-240VAC 50/60Hz |
| Standby-Leistung | ≤0,5W |
| Überspannungsprüfung | L--N: 1kV |
| Ausgang | |
| Ausgangssteuerung | EIN-AUS |
| Lastkapazität | 200W (induktiv/LED); 400W (ohmsche Last) |
| Max. Stoßstrombelastbarkeit | 10A Relais: 30A (50% Ipeak, twidth =200us, 230Vac Volllast, Kaltstart) |
| Sensorparameter | |
| Betriebsfrequenz | 5,8 GHz ±75MHz, ISM-Funkband |
| Sendeleistung | Max. 1mW |
| Erfassungsradius | r≥3m (Deckenmontage), r≥8m (Wandmontage) Bewegungsgeschwindigkeit: 1m/s, 100% Empfindlichkeit, 165cm Person |
| Montagehöhe | 2,5-5m (Deckenmontage), 2-3m (Wandmontage) |
| Umgebung | |
| Betriebstemperatur | -25°C bis 60°C |
| Lagertemperatur | -40°C bis 80°C, Luftfeuchtigkeit: ≤85% (nicht kondensierend) |
| Zertifizierungen & Standards | |
| Zertifikate | CE, RED, UKCA, SAA, CB |
| Umweltanforderungen | Konform mit RoHS 2.0, Reach |
| IP-Schutzart | IP20 |
| Weitere Spezifikationen | |
| Verkabelung | Steckklemmenblock, Verkabelung 0,5-0,75mm² |
| Installation | Einbau |
| Verpackung | Luftpolsterbeutel + Trennwand + Karton (K=A) |
| Nettogewicht | 36g ±3g |
| Lebensdauer | 5 Jahre Garantie |
Funktionsbeschreibung
| Funktion | Beschreibung |
|---|---|
| EIN-AUS-Funktion | Wenn der Tageslichtsensor auf "deaktiviert" eingestellt ist oder die Umgebungshelligkeit unter dem voreingestellten Wert liegt, aktiviert sich der Sensor bei Bewegungserkennung und schaltet das Licht ein. Das Licht schaltet sich aus, wenn die Haltezeit abgelaufen ist. |
| 2-stufige Dimmung | N/A |
| 3-stufige Dimmung | N/A |
| Tageslichtregelung | N/A |
| Tageslichtpriorität | N/A |
Produktinformationen
Maßzeichnungen:
Der Sensor ist für den Anschluss nur einer Last ausgelegt. Der Anschluss mehrerer Lasten kann den Sensor beschädigen.

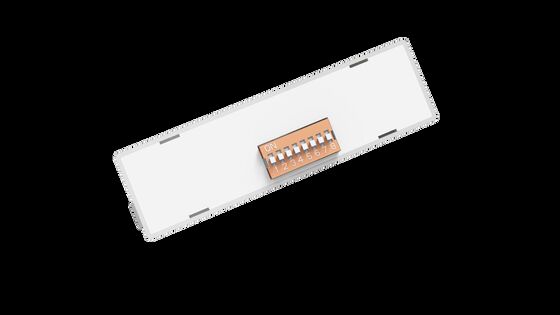

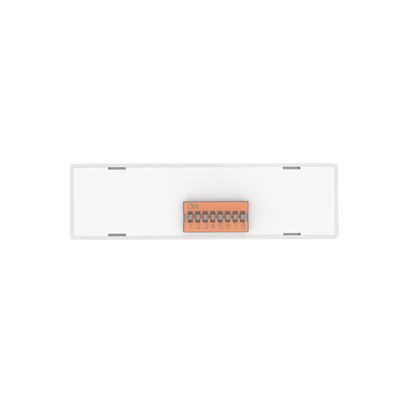

DIP-Schalter-Einstellung
DIP-Schalter-Konfigurationsdiagramm
Initialisierung
Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit und schaltet das Licht nach 10 Sekunden aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.
Standardeinstellungen
Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert
Anwendungshinweise
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie den Sensor installieren, verkabeln oder die DIP-Schalter einstellen.
- Mikrowellen können Metall nicht durchdringen. Platzieren Sie das Produkt nicht in einer geschlossenen oder halboffenen Metallleuchte. Weder Metall noch Glas dürfen über dem Produkt angebracht werden. Wenn die Antenne eine Metallplatte durchdringen muss, stellen Sie sicher, dass die Oberseite des Sensors nahe an der Metallplatte liegt.
- Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von sich bewegenden Objekten, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung und reflektierenden Materialien ab. Der angegebene Erfassungsbereich ist ein typischer Wert, gemessen von 165 cm großen Testern in einer offenen Innenumgebung.
- Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten bei diffuser Reflexion des Umgebungslichts gemessen. Unterschiedliche Umgebungen und Klimazonen führen zu unterschiedlichen Helligkeitswerten.
- Der empfohlene Montageabstand zwischen den Sensoren beträgt mehr als 2 m, und der Montageabstand zwischen den Sensoren und Routern beträgt mehr als 2 m.
- Der Sensor darf nicht durch Metall, Leiterplatten, LED-Schubladen usw. abgedeckt oder verdeckt werden. Der Abstand zwischen der Sensorantenne und den umliegenden Materialien sollte mehr als 5 mm betragen. Es dürfen sich keine Metall- oder Leiterplattenbahnen in der Nähe der Sensorantenne befinden. Die empfohlene Abdeckungsdicke beträgt 2 mm, mit einem Abstand zwischen der Sensorantenne und der Abdeckung von mehr als 3,2 mm.
- Vibrationssignale werden als Bewegungssignale betrachtet und lösen den Sensor aus. Installieren Sie den Sensor fern von Objekten, die lange vibrieren, wie z. B. große Metallgeräte, Rohre, Klimaanlagenauslässe, Abluftöffnungen, Rauchabzugsanlagen und schwingende Lüfter. Haustiere im Erfassungsbereich können Fehltrigger verursachen.
- Die Antennenoberfläche des Mikrowellenmoduls sollte von der Eingangs-AC, Ausgangs-DC, Gleichrichterbrücke, Transformator, Schalttransistor und anderen Hochleistungsgeräten entfernt sein, um zu vermeiden, dass Hochfrequenzsignale den normalen Betrieb beeinträchtigen.
- Der Sensor ist nur für den Innenbereich bestimmt. Die wasserdichte Wirkung bei Außen- oder halboffener Nutzung wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können Fehltrigger verursachen.
