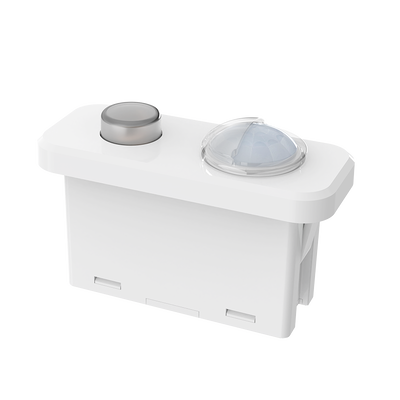

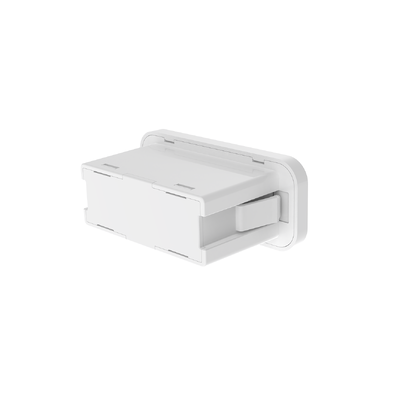

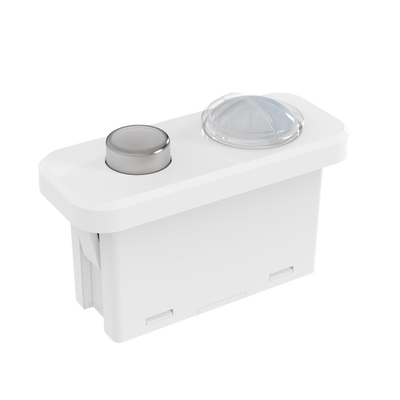

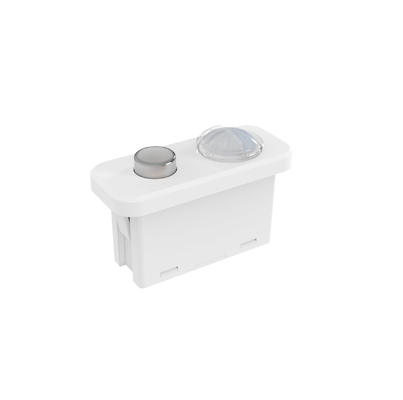

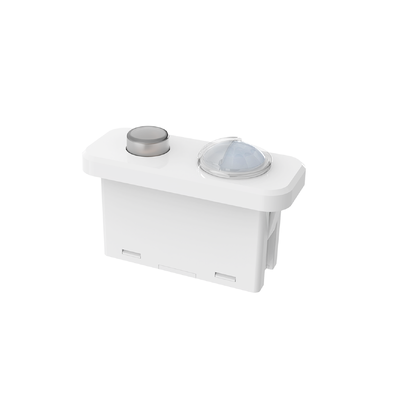

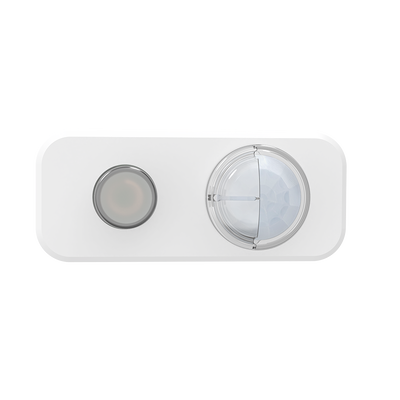

Casambi Dali Bluetooth Netzwerk PIR Sensor, Zhaga Book20 Schnittstelle, Geeignet für Bürogebrauch MDA182D IR B1
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MDA182D IR B1 |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schablone + Karton |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung (wenn auf Lager) |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/pro Monat |
Produktdetails
| Nennspannung | 12 ± 1VDC | Betriebsstrom | 35 ± 5 mA |
|---|---|---|---|
| Welligkeitsspannung | <100mvp-p | Ausgangssignal | DALI-Dimmung |
| Erkennungsmodus | PIR-Erkennung | Installationshöhe | Typischerweise 3 m (maximal 4 m) |
| IP-Bewertung | IP20 | Lebensdauer | 5 Jahre Garantie @TA (Innenräume) |
| Hervorheben | Casambi Dali Bluetooth-Bewegungssensor,Zhaga Book20 PIR-Sensor,drahtloser Bewegungssensor im Büro |
||
Produkt-Beschreibung
Casambi Dali Bluetooth Netzwerk PIR Sensor
Zhaga Book20 Schnittstelle, Dali2 & D4i zertifizierter dimmbarer PIR Bewegungssensor mit Bluetooth-Konnektivität
Produktübersicht
Professioneller PIR-Bewegungssensor mit Tageslicht-Erntefähigkeiten, entwickelt für moderne Büroumgebungen mit Casambi Bluetooth-Netzwerkintegration.
Hauptmerkmale
- Internationale Standard-Zhaga-Book20-Schnittstelle für einfache Installation
- Maximale Installationshöhe von 4 Metern
- 5 Jahre Garantie für zuverlässige Leistung
- Ideal für Großraumbüros und Einzelbüros
- PIR-Bewegungserkennung mit Tageslichtsensor-Funktionalität
- Integriertes Casambi Bluetooth-Modul mit App-Steuerung
- Gibt DALI-Dimmsignale für intelligente Lichtsteuerung aus
Technische Spezifikationen
| Eingangsparameter | |
|---|---|
| Nennspannung | 12±1VDC |
| Betriebsstrom | 35±5mA |
| Restwelligkeit | <100mVp-p |
| Ausgangsparameter | |
| Ausgangssignal | DALI-Dimmung |
| Sensorparameter | |
| Erfassungsmodus | PIR-Erfassung |
| Erfassungsbereich | Casambi APP konfigurierbar |
| Haltezeit | Casambi APP konfigurierbar |
| Tageslichtsensor | Casambi APP konfigurierbar |
| Tageslichtpriorität | Casambi APP konfigurierbar |
| Dimmstufe | Casambi APP konfigurierbar |
| Erfassungsreichweite | Deckenmontage 3m hoch: Radius ≥2,5m |
| Installationshöhe | Typisch 3m (maximal 4m) |
| Drahtlose Parameter | |
| BLE-Modul | Casambi Bluetooth |
| Arbeitsfrequenz | 2.402-2.480GHz |
| Sendeleistung | +7dBm (max) |
| Sendeentfernung | Punkt-zu-Punkt maximal 25m |
| Umweltspezifikationen | |
| Betriebstemperatur | -20℃ bis +55℃ |
| Lagertemperatur | -40℃ bis +80℃, Luftfeuchtigkeit ≤85% (nicht kondensierend) |
| Zertifizierungen & Standards | |
| Zertifizierungen | CE, RoHS 2.0, REACH-konform |
| IP-Schutzart | IP20 |
| Physikalische Spezifikationen | |
| Verkabelung | 2-poliger PH2.0-Anschluss |
| Installation | Zhaga Book20 Standard |
| Nettogewicht | 15,8±3g |
| Lebensdauer | 5 Jahre Garantie (Innenbereich) |
Funktionsfähigkeiten
| Funktion | Konfiguration |
|---|---|
| Ein/Aus-Funktion | Casambi App-Einstellung |
| 2-stufige Dimmfunktion | Casambi App-Einstellung |
| 3-stufige Dimmfunktion | Casambi App-Einstellung |
| Tageslicht-Ernte | Casambi App-Einstellung |
| Tageslichtpriorität | Casambi App-Einstellung |
| Netzwerkfunktion | Casambi App-Einstellung |
Produktabmessungen & Installation
Maßdiagramme und Ausschnittspezifikationen:
Funktionsdiagramm:
Schaltplan:
Installationsanleitung:
Initialisierung & Standardeinstellungen
Nach dem Einschalten benötigt der Sensor eine Aufwärmzeit von 45-60 Sekunden, bevor er in Betrieb genommen wird.
Standardkonfiguration: Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Standby-Zeit: 0s, Standby-Dimmstufe: 10%
Anwendungsrichtlinien
Wichtige Installationshinweise:
- Installation durch qualifizierten Elektriker erforderlich – Strom vor der Installation ausschalten
- PIR-Sensoren können keine Materialien durchdringen – stellen Sie eine klare Sichtlinie zum Erfassungsbereich sicher
- Reduzierte Empfindlichkeit bei Kälte mit dicker Kleidung
- Vermeiden Sie es, den Sensor auf Wärmequellen (Klimaanlagen, Heizungen) zu richten
- Nur für den Innenbereich – Sonnenlicht im Freien beeinträchtigt die Erfassungsgenauigkeit
- Testen Sie mit mindestens 5 Einheiten, bevor Sie eine Masseninstallation in neuen Umgebungen durchführen
- Benötigt eine stabile Gleichstromversorgung mit geringem Welligkeitsfaktor (<100mV)
Überlegungen zur Erfassungsleistung:
- Die Erfassungsentfernung variiert je nach Höhe, Montageposition und Umgebungstemperatur
- Reduzierte Empfindlichkeit, wenn die Umgebungstemperatur der menschlichen Körpertemperatur (36℃-37℃) nahe kommt
- Fehlalarme möglich, wenn die Umgebungs-/LED-Tray-Temperatur 55℃ überschreitet
- Schwellenwerte für Tageslichtmessungen variieren je nach Umgebung, Wetter und Tageszeit
Mögliche Fehlalarmszenarien:
- Kleine Tiere, die in den Erfassungsbereich gelangen
- Direkte Einwirkung von Ferninfrarotstrahlen von Sonnenlicht, Scheinwerfern oder Glühlampen
- Schnelle Temperaturänderungen durch HLK-Systeme oder Luftbefeuchter
Mögliche Nicht-Auslöseszenarien:
- Hindernisse wie Glas oder Acryl, die die Infrarotübertragung blockieren
- Minimale Bewegung oder extrem schnelle Bewegung von Wärmequellen
Hinweis: Produktspezifikationen können sich aufgrund kontinuierlicher Verbesserungen ändern. Die Dimmleistung kann je nach DALI2-Treiber variieren.
