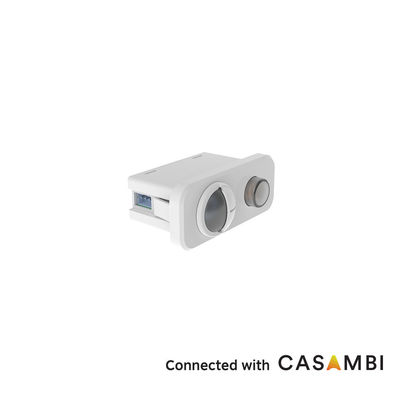

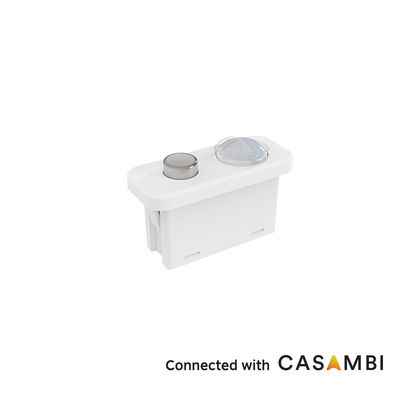

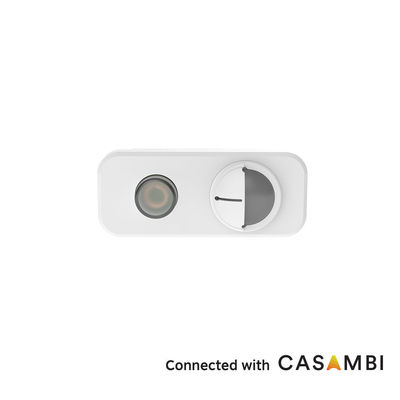

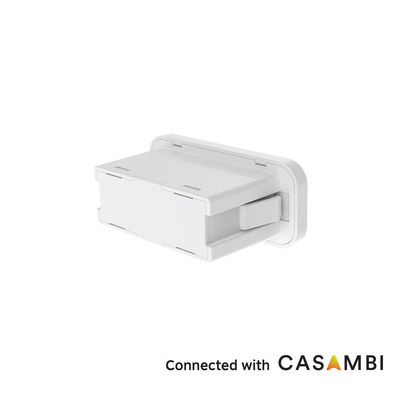

Casambi PIR Bewegungsmelder, 0-10V Dimmung, Geeignet für Büroanwendungen MC182D IR B1

• Internationale Standard-Schnittstelle Zhaga BooK20
• 4 Meter maximale Installationshöhe
• 5 Jahre Garantie
• Geeignet für offene Büros, Einzelbüros
• PIR-Bewegungsmelder, Tageslichtsensor-Funktion
• Casambi Bluetooth-Modul, verbunden mit der Casambi App-Plattform

Abmessungen (Einheiten: mm)

Funktion

Verkabelung

Nach dem Einschalten wird der Sensor 45-60 Sekunden aufgewärmt und beginnt dann zu arbeiten.

Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Standby-Zeit: 0s, Standby-Dimmstufe: 10%

• Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie installieren, verkabeln oder Parameter ändern.
• Der PIR-Sensor kann keine Materialien durchdringen. Bitte stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
• Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
• Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
• Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erfassung des Sensors beeinträchtigen.
• Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
• Die Dimmleistung kann unterschiedlich sein, wenn sie mit verschiedenen 0-10V-Treibern arbeitet.
• Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflexion von Umgebungslicht gemessen. Die Umgebungslichtstärke kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
• Die Erfassungsdistanz hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Umgebungstemperatur und anderen Faktoren ab. Wenn die Umgebungstemperatur den Bereich der Körpertemperatur (36℃~37℃/96.8~98.6℉) erreicht, wird die PIR-Bewegungserfassung erheblich geschwächt oder reagiert nicht. Wenn die Umgebungstemperatur oder die LED-Platinentemperatur über 55℃/131℉ liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Erfassungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor für diesen Bereich nicht geeignet.
• Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testpersonen in einer offenen Innenumgebung gemessen wurde.
• Dieses Produkt muss mit einer spannungsstabilisierten Gleichstromversorgung verwendet werden, deren Eingangsspannung stabil und der Welligkeitsfaktor gering ist (Welligkeitsfaktor unter 100 mV; Laststrom größer als 25 mA).
• Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.
• PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte beachten Sie bei der tatsächlichen Verwendung die folgenden Punkte, wie z. B.: Erfassung von Wärmequellen außer dem menschlichen Körper, die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, sowie andere verwandte Umweltfaktoren und Verstöße gegen das PIR-Anwendungsprinzip.
• Wenn Wärmequellen außer dem menschlichen Körper aufgrund der folgenden Phänomene erfasst werden, kann der PIR fälschlicherweise ausgelöst werden:
  1. Wenn Kleintiere in den Erfassungsbereich gelangen
  2. Wenn Ferninfrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
  3. Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft von Kälteanlagen, Wasserdampf von Luftbefeuchtern usw. drastisch ändert.
• Wenn Wärmequellen aufgrund der folgenden Phänomene erfasst werden, löst der PIR möglicherweise nicht aus:
  1. Wenn Substanzen wie Glas und Acryl vorhanden sind, die die Übertragung von Ferninfrarotstrahlen zwischen dem Sensor und dem Erfassungsobjekt blockieren.
  2. Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit.
