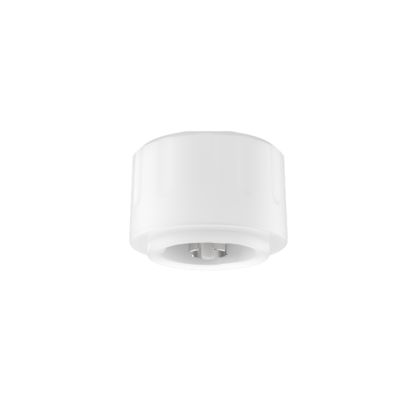

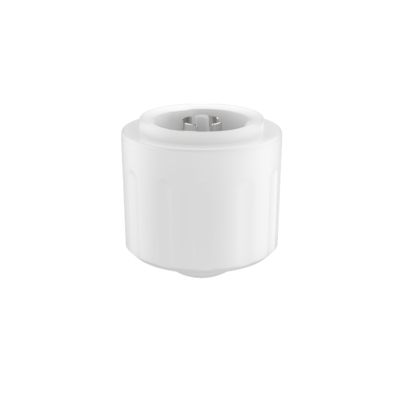

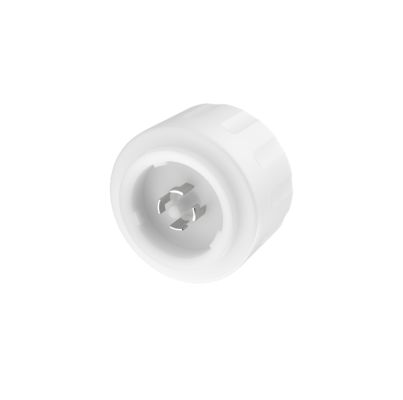

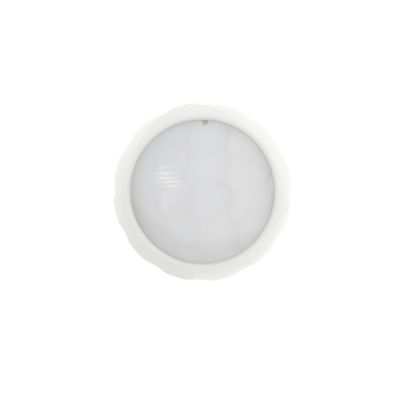

12Vdc PIR Drahtloser 2.4G Netzwerk Bewegungsmelder, Tageslichtsteuerung Verfügbar, 12m max. Installation MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Preis | Verhandlungsfähig |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Produktdetails
| Betriebsspannung | 12 ± 1VDC | Betriebsstrom | 35 ± 5 mA |
|---|---|---|---|
| Ausgangssignal | 0-10V Dimmsignal | Montagehöhe | 10 m (max) 10 m (max) |
| Betriebstemperatur | -20 ℃ -55 ℃ | Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie@Ta | ||
| Hervorheben | 12Vdc drahtloser Bewegungssensor,2.4G-PIR-Sensor für Netzwerke,Bewegungsmelder für die Tagessammlung |
||
Produkt-Beschreibung
12Vdc PIR Drahtlose 2.4G Netzwerk-Bewegungssensor
Tageslichtsteuerung verfügbar, 12m maximale Installation
Produktspezifikationen
| Attribut | Wert |
|---|---|
| Betriebsspannung | 12±1VDC |
| Betriebsstrom | 35±5mA |
| Ausgangssignal | 0-10V Dimm-Signal |
| Montagehöhe | 10m (12m Max) |
| Betriebstemperatur | -20℃-55℃ |
| Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie@Ta |
Produktmerkmale
- 12Vdc Eingang, geeignet für DC-Systeme oder LED-Treiber mit 12V DC Hilfsstromausgang
- 0-10V Dimm-Anschluss, 3-stufig oder 2-stufig optional, Erfassungsbereich einstellbar
- PIR-Bewegungssensor
- Maximale Innenmontagehöhe beträgt 12m
- Alle Sensorparameter können per Fernbedienung eingestellt werden
- Unterstützt drahtlose 2.4G-Vernetzung
Technische Parameter
| Eingang | |
|---|---|
| Nennspannung | 12±1V DC |
| Arbeitsstrom | 35±5mA |
| Restwelligkeit | <100mVp-p |
| Ausgang | |
| Ausgangssignal | 0-10V Dimm-Signal |
| Sensorparameter | |
| Erfassungsmodus | PIR-Erfassung |
| Erfassungsbereich | 25%/50%/75%/100% (Einstellung per Fernbedienung) |
| Haltezeit | 5s/30s/1min/3min/5min/10min/20min/30min (Einstellung per Fernbedienung) |
| Stand-by-Periode | 0s/10s/1min/3min/5min/10min/30min/+∞ (Einstellung per Fernbedienung) |
| Stand-by-Dimmstufe | 10%/20%/30%/50% (Einstellung per Fernbedienung) |
| Tageslichtsensor | Normales Tageslicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren (Einstellung per Fernbedienung) (Umgebungslichtdiffusion) |
| Tageslichtsteuerung | 100L/200L/300L/400L/500L/600L/Deaktivieren (Tageslichtsteuerungsmodus aktivieren; siehe Fernbedienungshandbuch) |
| Erfassungsbereich (Radius) | Deckenmontagehöhe 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Montagehöhe | 10m (12m Max) |
| Drahtlose Parameter | |
| Arbeitsfrequenz | 2.4GHz |
| Sendeleistung | 6dBm |
| Gruppenknoten | Max. 32 Stück (eine Gruppe) |
| Übertragungsdistanz | Punkt-zu-Punkt-Übertragung max. 15m |
| Umgebung | |
| Betriebstemperatur | -20℃-55℃ |
| Lagertemperatur | -40℃~80℃, Luftfeuchtigkeit ≤ 85% (nicht kondensierend) |
| Zertifizierungsstandards | |
| Zertifiziert | CE UL |
| Umweltanforderungen | Konform mit RoHS 2.0, Reach-Anforderung |
| IP-Schutzart | IP65 |
| Sonstiges | |
| Verkabelung | Standard Zhaga Book 18 Anschluss |
| Installation | Extern |
| Verpackung | Trennwand+Karton (K=A) |
| Nettogewicht | 39±2g |
| Lebensdauer | 5 Jahre Garantie@Ta |
Funktionsbeschreibung
| Funktion | Einstellung |
|---|---|
| Ein-Aus-Funktion | Stand-by-Periode auf "0s" eingestellt |
| 2-stufiges Dimmen | Stand-by-Periode auf "+∞" eingestellt |
| 3-stufiges Dimmen | Stand-by-Periode auf "10s/1min/3min/5min/10min/30min" eingestellt |
| Tageslichtsteuerung | Per Fernbedienung DH-Modus + Tageslichtsensor 100L/200L/300L/400L/500L/600L einstellen |
| Netzwerkfunktion | Gruppeneinstellung per Fernbedienung (z.B. 1~16), Rx-Empfangssignal einstellen |
Produktinformationen
Abmessungen (Einheit: mm)
Verkabelung
Installationsanleitung (Zhaga Book 18 kann drehbar installiert werden)
Hinweis:Bei der Installation beachten Sie bitte, dass die Ebene der Mikrowellenantenne nicht durch Metall blockiert werden darf.
Erfassungsbereich
Fernbedienung MH17
Initialisierung
Nach dem Einschalten wird der Sensor 45-60 Sekunden aufgewärmt und beginnt dann zu arbeiten.
Standardeinstellung
Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Stand-by-Periode: 0s, Stand-by-Dimmstufe: 10%
Anwendungshinweise
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie installieren, verkabeln und Parameter ändern.
- PIR-Sensoren können keine Materialien durchdringen. Stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
- Der Sensor kann Personen nur schwer erkennen, wenn diese im kalten Winter dicke Kleidung tragen.
- Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
- Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
- Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
- Die Dimmleistung kann bei der Zusammenarbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflexion von Umgebungslicht gemessen. Der Umgebungslichtpegel kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
Die Erfassungsdistanz hängt von der Körpergröße der Personen, der Montagehöhe, dem Montagewinkel, der Umgebungstemperatur und anderen Faktoren ab. Wenn die Umgebungstemperatur den Bereich der Körpertemperatur (36℃~37℃/96.8~98.6℉) erreicht, wird die PIR-Bewegungserkennung erheblich geschwächt oder reagiert nicht. Wenn die Umgebungstemperatur oder die LED-Tray-Temperatur über 55℃/131℉ liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Erfassungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor möglicherweise nicht für den Einsatz in diesem Bereich geeignet.
Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testpersonen in einer offenen Innenumgebung gemessen wurde.
Dieses Produkt muss mit einer spannungsstabilisierten Gleichstromversorgung verwendet werden, deren Eingangsspannung stabil ist und deren Welligkeitsfaktor gering ist (Welligkeitsfaktor unter 100 mV; Laststrom größer als 25 mA).
Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.
Hinweise zur Verwendung von PIR-Sensoren
PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte beachten Sie bei der tatsächlichen Verwendung folgende Punkte, wie z.B.: Erkennung von Wärmequellen außer dem menschlichen Körper, die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, sowie andere verwandte Umweltfaktoren und Verstöße gegen das PIR-Anwendungsprinzip.
Bei der Erkennung von Wärmequellen, die nicht vom menschlichen Körper stammen, kann es aufgrund der folgenden Phänomene zu Fehlalarmen des PIR kommen:
- Wenn Kleintiere in den Erfassungsbereich gelangen
- Wenn Ferninfrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
- Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft aus Kälteanlagen, Wasserdampf aus Luftbefeuchtern usw. drastisch ändert.
Bei der Erkennung von Wärmequellen kann es aufgrund der folgenden Phänomene zu keiner Auslösung des PIR kommen:
- Wenn Substanzen wie Glas und Acryl die Übertragung von Ferninfrarotstrahlen zwischen dem Sensor und dem Erkennungsobjekt blockieren.
- Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit.
