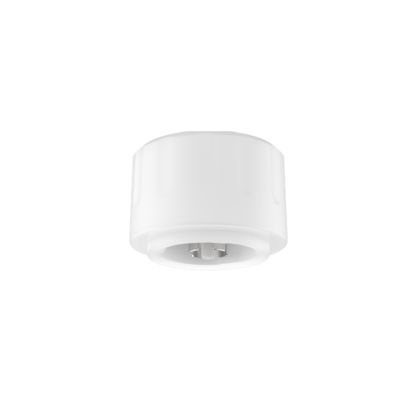

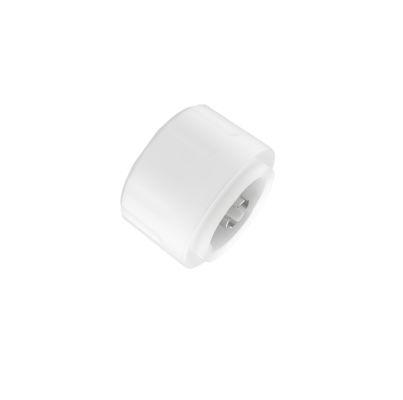

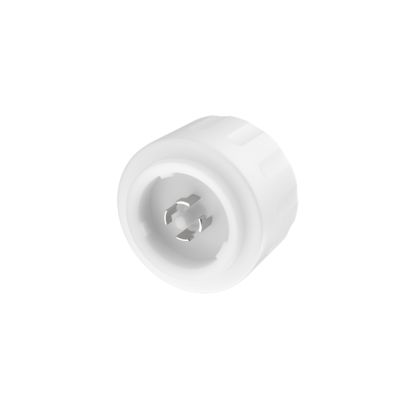

Kabelloses 2,4G-Netzwerk-UFO-Sensor, mit Tageslicht-Prioritätsfunktion, 0-10V Dimm-Ausgang MC079D 99 ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Model Number | MC079D 99 ZB |
| Minimum Order Quantity | 100PCS |
| Preis | Verhandlungsfähig |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Produktdetails
| Betriebsspannung | 12 ± 1VDC | Betriebsstrom | 55 ± 5 mA |
|---|---|---|---|
| Ausgangssignal | 0-10V Dimmsignal | Montagehöhe | 10 m (max) 10 m (max) |
| Betriebstemperatur | -35 ~ 60 ℃ | Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie@Ta | ||
| Hervorheben | Drahtloser Bewegungssensor mit Tageslichtpriorität,2.4G-Netzwerk-UFO-Sensor mit Dimming,Drahtloser Bewegungssensor 0-10V Ausgang |
||
Produkt-Beschreibung
Drahtloser 2,4G Netzwerk UFO-Sensor, mit Tageslicht-Prioritätsfunktion, 0-10V Dimm-Ausgang
Produktspezifikationen
| Attribut | Wert |
|---|---|
| Betriebsspannung | 12±1VDC |
| Betriebsstrom | 55±5mA |
| Ausgangssignal | 0-10V Dimm-Signal |
| Montagehöhe | 10m (12m Max) |
| Betriebstemperatur | -35~60℃ |
| Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie@Ta |
Produktmerkmale
- 12Vdc Eingang, geeignet für DC-Systeme oder LED-Treiber mit 12V DC Hilfsstromausgang
- 0-10V Dimm-Anschluss, 3-stufig oder 2-stufig optional, Erfassungsbereich einstellbar
- Mini-Mikrowellen-Erfassungssensor
- Maximale Montagehöhe im Innenbereich beträgt 12m
- Alle Sensorparameter können per Fernbedienung eingestellt werden
- Unterstützt drahtlose 2,4G Vernetzung
Technische Parameter
| Eingang | |
|---|---|
| Nennspannung | 12±1V DC |
| Arbeitsstrom | 55±5mA |
| Restwelligkeit | <100mVp-p |
| Ausgang | |
| Ausgangssignal | 0-10V Dimm-Signal |
| Sensorparameter | |
| Arbeitsfrequenz | 5,8 GHz ±75MHz, ISM-Funkband |
| Sendeleistung | 3mW Max |
| Erfassungsbereich | 25%/50%/75%/100% (Einstellung per Fernbedienung) |
| Haltezeit | 5s/30s/1min/3min/5min/10min/20min/30min (Einstellung per Fernbedienung) |
| Stand-by-Periode | 0s/10s/1min/3min/5min/10min/30min/+∞ (Einstellung per Fernbedienung) |
| Stand-by-Dimmstufe | 10%/20%/30%/50% (Einstellung per Fernbedienung) |
| Tageslichtsensor | Normales Tageslicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren (Einstellung per Fernbedienung) (Umgebungslichtdiffusion) |
| Tageslicht-Priorität | EIN | AUS 5Lux/15Lux/30Lux/50Lux Einschaltschwelle + (50-150Lux) 100Lux Einschaltschwelle + (50-150Lux) 150Lux Einschaltschwelle + (50-150Lux) (Tageslicht-Prioritätsmodus aktivieren; siehe Fernbedienungshandbuch) |
| Erfassungsbereich (Radius) | Deckenmontagehöhe 12m: r≥4m@0,3m/s, r≥3m@1m/s |
| Montagehöhe | 10m (12m Max) |
| Drahtlose Parameter | |
| Arbeitsfrequenz | 2,4GHz |
| Sendeleistung | 6dBm |
| Gruppenknoten | Max. 32 Stück (eine Gruppe) |
| Übertragungsdistanz | Punkt-zu-Punkt-Übertragung max. 15m |
| Umgebung | |
| Betriebstemperatur | -35~60℃ |
| Lagertemperatur | -40℃~80℃, Luftfeuchtigkeit ≤85% (nicht kondensierend) |
| Zertifizierungsstandards | |
| Zertifiziert | CE |
| Umweltanforderungen | Entspricht RoHS 2.0, Reach-Anforderung |
| IP-Schutzart | IP65 |
| Sonstiges | |
| Verkabelung | Standard Zhaga Book 18 Anschluss |
| Installation | Extern |
| Verpackung | Trennwand+Karton (K=A) |
| Nettogewicht | 39±2g |
| Lebensdauer | 5 Jahre Garantie@Ta |
Funktionsbeschreibung
| Funktion | Einstellung |
|---|---|
| EIN-AUS-Funktion | Stand-by-Periode auf "0s" eingestellt |
| 2-stufiges Dimmen | Stand-by-Periode auf "+∞" eingestellt |
| 3-stufiges Dimmen | Stand-by-Periode auf "10s/1min/3min/5min/10min/30min" eingestellt |
| Tageslichtnutzung | Fernbedienungseinstellung DH-Modus + Tageslichtsensor 100L/200L/300L/400L/500L/600L |
| Tageslicht-Priorität | Fernbedienungseinstellung DH-Modus + Tageslichtsensor "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Netzwerkfunktion | Gruppeneinstellung per Fernbedienung (z.B. 1~16), Empfangssignal einstellen |
Produktinformationen
Abmessungen (Einheit: mm)
Schaltplan
Installationsanleitung (Zhaga Book 18 kann drehbar installiert werden)
Hinweis: Bei der Installation ist zu beachten, dass die Ebene der Mikrowellenantenne nicht durch Metall blockiert werden darf.
Erfassungsbereich
Fernbedienung
Initialisierung
Das Licht wird beim ersten Einschalten des Sensors mit 100% Helligkeit eingeschaltet und nach 10 Sekunden ausgeschaltet. Während der Initialisierung werden keine externen Bewegungssignale erkannt.
Standardeinstellung
Empfindlichkeit: 100%, Haltezeit: 10s, Tageslichtsensor: Deaktiviert, Stand-by-Periode: 0s, Stand-by-Dimmstufe: 10%
Anwendungshinweise
- Der Sensor sollte von einem Elektrofachmann installiert werden. Bitte schalten Sie die Stromversorgung vor der Installation und Verkabelung aus.
- Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von bewegten Objekten, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165cm/65kg Testern in einer offenen Innenumgebung gemessen wurde.
- Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und bei diffuser Reflexion des Umgebungslichts gemessen. Unterschiedliche Umgebungen und Klimazonen führen zu unterschiedlichen Helligkeitswerten, die der Tageslichtsensor misst.
- Die Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder kontaktieren Sie den Hersteller.
- Der Sensor ist nur für den Innenbereich bestimmt. Die wasserdichte Wirkung für den Außen- oder Halbaußenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können Fehlalarme auslösen.
- Die Installationshöhe des Sensorprodukts darf 15 Meter nicht überschreiten, die optimale Höhe beträgt 12 Meter. Der Abstand zwischen den beiden Sensoren sollte größer als 3m sein.
- Wenn der Sensor in einer Metallleuchte, auf einer metallreflektierenden Oberfläche oder in einer kleinen geschlossenen Umgebung installiert wird, werden die Mikrowellen mehrfach reflektiert und verursachen Fehlalarme. Bitte reduzieren Sie die Empfindlichkeit des Sensors oder kontaktieren Sie den Hersteller für technischen Support.
- Vibrationssignale werden als Bewegungssignale behandelt, um den Sensor auszulösen. Die Installation des Sensors sollte von Objekten ferngehalten werden, die lange vibrieren, wie z.B. große Metallgeräte, Rohre, Klimaanlagen, Abluftöffnungen, Rauchabzugsanlagen, schwingende Lüfter usw.
- Mikrowellen können Metall nicht durchdringen. Platzieren Sie das Produkt nicht in einer geschlossenen oder halboffenen Metallleuchte. Weder Metall noch Glas dürfen über dem Produkt angebracht werden.
- Es muss ein geregeltes DC-Netzteil mit stabiler Ausgangsspannung und niedrigem Welligkeitskoeffizienten verwendet werden. Die Welligkeit des Netzteils sollte weniger als 100mV betragen; der Laststrom sollte größer als 65mA sein.
- Für die neue Installationsumgebung wird empfohlen, zuerst 5 Prototypen zu installieren und zu testen, bevor eine Masseninstallation erfolgt.
