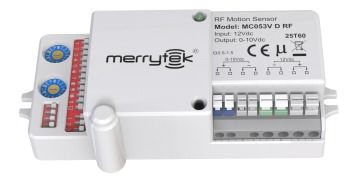

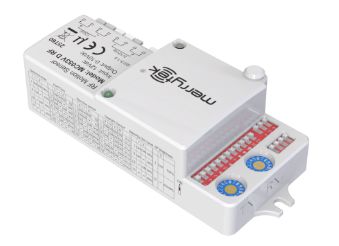

5.8G Mikrowellengruppen-RF-Netzwerk-Sensor mit maximaler Montagehöhe von 8 m MC053V D RF
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED |
| Modellnummer | MC053V D RF |
| Min Bestellmenge | 100 STK |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Bubble-Tasche + Karton + Karton |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
| Zahlungsbedingungen | t/t |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
| Betriebsspannung | 12 ± 1VDC | Betriebsstrom | <50ma> |
|---|---|---|---|
| Montagehöhe | 3 m (maximal 8 m) | Betriebstemperatur (Ta) | -20 ℃ -60 ℃ |
| Zertifikat | CER, ROT | Lebensdauer | 5 Jahre Garantie@Ta |
[Eigenschaften des Produkts]
- Kombiniert mit 868MHz-HF-Technologie, realisieren Sie drahtlose Gruppennetzwerkfunktion!
- Einführung der Schmalfrequenztechnologie zur Lösung der Co-Channel-Interferenz
- Das Produkt verfügt über 32 verschiedene Frequenzkanäle, die für weitere Anwendungen geeignet sind
- Mit fester Adressnummer ist die HF-Übertragung stabil.
- Lange HF-Übertragungsstrecke bis zu 30 m in Innenräumen
- 5 Jahre Garantie
[Produktinformationen]
|
Eingabe |
||
|
Nennspannung |
12Vdc |
|
|
BetriebStrom |
< 50 mA |
|
|
Rippelspannung |
< 100mVp-p |
|
|
Ausgabe |
||
|
Ausgangssignal |
0-10V-Dimming |
|
|
SensoderParameter |
||
|
Arbeitsfrequenz |
5.8 GHz ±75 MHz, ISM-Band |
|
|
Übertragungskraft |
1mW max. |
|
|
Nachweisbereich |
100%/75%/50%/25% |
|
|
Halte Zeit |
5S/30S/90S/3min/20min/30min/+∞ |
|
|
Bereitschaftszeitraum |
0S/5S/5min/10min/30min/60min/+∞ |
|
|
Taglichtsensor |
Tageslichtschwelle |
5 Lux/15 Lux/30 Lux/50 Lux/100 Lux/150 Lux/Ausgeschaltet |
|
Standby-DIM-Ebene |
10%/20%/30%/50% |
|
|
Nachweisbereich (Radius) |
Deckeninstallation mit einer Höhe von 3 m Bewegung und geringfügige Bewegung: r≥2,5 m DieSt-Zustand: 100% Empfindlichkeit, 60 m2 offener Raum im Innenraum |
|
|
Installationshöhe |
3 m (maximal 8 m) |
|
|
Funkparameter |
||
|
Häufigkeit |
820 MHz bis 880 MHzZentrumsfrequenz- 868MHz |
|
|
Übertragungsleistung |
-5 dBmIch...+20 dBm |
|
|
Übertragungsdistanz |
Max. 100 Meter im freien Feld. Max. 30 m im Inneren von Gebäuden |
|
|
Empfängerempfindlichkeit |
-126 dBm |
|
|
Modulationsmodus |
FSK |
|
|
Arbeitsmodus |
Übertragung: Hopping |
|
|
Umwelt |
||
|
Betriebstemperatur (Ta) |
-20°C bis 60°C |
|
|
Speichertemperatur |
-40°C bis +80°C Luftfeuchtigkeit: :≤ 85% (nicht kondensiert) |
|
|
Zertifizierungsstandards |
||
|
Sicherheitsnormen |
Einheit für die Erfassung von Daten |
|
|
EMV Standards |
Einheitliche Prüfverfahren;Einheit für die Erfassung von Daten;Einheit für die Berechnung der Nennwerte;für die Verwendung in Kraftfahrzeugen;Einheit für die Erfassung von Daten;Einheit für die Erfassung von Daten;für die Verwendung in Kraftfahrzeugen |
|
|
UmweltAnforderung |
Einhaltung der RoHS-Vorschriften |
|
|
Bescheinigung |
CE RED |
|
|
Umweltanforderungen |
Einhaltung der RoHS 2.0, Reichweite |
|
|
IP-Bewertung |
IP20 |
|
|
Schutzklasse |
Klasse II |
|
|
Andere |
||
|
Verkabelung |
mit einer Breite von mehr als 20 mm,00,75 bis 1,5 mm2 |
|
|
Einrichtung |
Eingebettet |
|
|
Paket |
Bubble-Tasche + Karton + Karton |
|
|
Nettogewicht |
55 ± 3 g |
|
|
Lebensdauer |
5 Jahre Garantie@Ta |
|
- Abmessungen (Einheiten: mm)
![]()
- Funktion
![]()
- Beschreibung der Funktion
1.Anschalten/Ausschalten ((Stand-by-Zeitraum bei 0 s),Bitte setzen Sie andere Sensordaten nach den praktischen Anwendung.
![]()
2. 2-Stufen-Dimmung ((Stand-by-Periode bei ∞+∞ ∞), Bitte andere Sensordaten entsprechend den praktischen Anwendungen einstellen.
![]()
3.Drei-Stufen-Dimmung ((Stand-by-Zeitraum bei 5 s/5min/10min/30min/60min),Bitte setzen Sie andere Sensordaten nach den praktischen Anwendung.
![]()
- Verkabelung
![]()
[Strahlungsmuster]
1.Deckenbefestigung
2. Wandmontage
![]()
[Einstellungen des Dip-Schalters]
Nachweisbereich:
|
|
1 |
2 |
|
|
Ⅰ |
An |
An |
100% |
|
Ⅱ |
An |
- |
75% |
|
Ⅲ |
- |
An |
50% |
|
Ⅳ |
- |
- |
25% |
Halte Zeit:
|
|
3 |
4 |
5 |
|
|
Ⅰ |
An |
An |
An |
5S |
|
Ⅱ |
An |
An |
- |
30S |
|
Ⅲ |
An |
- |
An |
90S |
|
Ⅳ |
An |
- |
- |
3 Minuten |
|
Ⅴ |
- |
An |
An |
20 Minuten. |
|
Ⅵ |
- |
An |
- |
30 Minuten. |
|
Ⅶ |
- |
- |
- |
+∞ |
Bereitschaftszeitraum:
|
|
6 |
7 |
8 |
|
|
Ⅰ |
An |
An |
An |
0S |
|
Ⅱ |
An |
An |
- |
5S |
|
Ⅲ |
An |
- |
An |
5 Minuten |
|
Ⅳ |
An |
- |
- |
10 Minuten |
|
Ⅴ |
- |
An |
An |
30 Minuten. |
|
Ⅵ |
- |
An |
- |
60 Minuten |
|
Ⅶ |
- |
- |
- |
+∞ |
Taglichtsensor:
|
|
9 |
10 |
11 |
12 |
|
|
Ⅰ |
An |
An |
An |
An |
5LUX |
|
Ⅱ |
- |
An |
An |
An |
15 LUX |
|
Ⅲ |
An |
- |
An |
An |
30 LUX |
|
Ⅳ |
- |
- |
An |
An |
50 LUX |
|
Ⅴ |
An |
An |
- |
An |
100 LUX |
|
Ⅵ |
An |
An |
An |
- |
150 LUX |
|
Ⅶ |
- |
- |
- |
- |
Deaktivieren |
* Wenn auf den Modus " deaktiviert " gesetzt, schaltet sich die Lampe ein, wenn sie die Bewegung erkennt, unabhängig vom Umgebungslichtniveau.
Standby-DIM-Ebene:
|
|
1 |
2 |
|
|
Ⅰ |
An |
An |
10% |
|
Ⅱ |
An |
- |
20% |
|
Ⅲ |
- |
An |
30% |
|
Ⅳ |
- |
- |
50% |
HF-Helligkeit:
|
|
3 |
|
|
Ⅰ |
An |
100% |
|
Ⅱ |
- |
10% bis 50% |
Modus:
|
1 |
RF |
2 |
Modus |
3 |
TX(A/B) |
4 |
RX(A/B) |
|
An |
Geöffnet |
An |
Übertragung |
An |
Eine |
An |
Eine |
|
- |
Schließen. |
- |
Hüpfen |
- |
B |
- |
B |
*Wenn RF eingestellt istJetzt kann der Sensor nur Signal empfangen, kann kein Signal senden, aber er hat immer noch Sensorfunktion..
[Funkfunknetze]
1) Sendezeit:
Alle Sensoren setzen denselben Kanal ein.
Siehe unten Bild, es gibt mehrere Ausgänge/Eingänge zum Korridor, jeder Master-Sensor wird ausgelöst, alle Lampen im Korridor werden anleuchten.
Einstellungen:
|
Meister! |
TX |
RX |
|
Satelliten |
RX |
|
1 |
A0 |
A0 |
|
1 |
A0 |
|
2 |
A0 |
A0 |
|
2 |
A0 |
|
Ich... |
|
|
|
Ich... |
|
|
Jede |
A0 |
A0 |
|
Jede |
A0 |
2) Übertragung + Sprung:
Sobald eine Masterbewegung erkannt wird, wird das Bewegungssignal über einen HF-Empfänger an andere Sensoren übertragen.Die Lampen in den benachbarten Etagen schalten sich synchron bei einer vorgegebenen niedrigen Lichtstärke an..
Einstellungen:
|
Meister! |
TX |
RX |
|
Satelliten |
RX |
|
1St.Boden |
A0 |
A0 |
|
1St.Boden |
A0 |
|
2undBoden |
A1 |
A1 |
|
2undBoden |
A1 |
|
Ich... |
|
|
|
Ich... |
|
|
16DieBoden |
AF |
AF |
|
16DieBoden |
AF |
|
17DieBoden |
B0 |
B0 |
|
17DieBoden |
B0 |
|
18DieBoden |
B1 |
B1 |
|
18DieBoden |
B1 |
![]()
Gruppe 1: Modul B TXD sendet Signal an Modul A RXD und Modul C RXD und an sich selbst
Gruppe 2: Modul C TXD sendet Signal an Modul B RXD und Modul D RXD und an sich selbst
Die Angabe der Angabe der Angabe der Angabe der Angabe ist in Anhang I der Verordnung (EU) Nr. 1095/2010 zu finden.
Ich...
BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0
RF-Gruppierung ((bis zu 32 verschiedene Gruppen möglich)
MC053V D RF haben einen TX-Kanal und einen RX-Kanal. Der TX-Kanal dient zur Übertragung des HF-Signals und der RX-Kanal zum Empfang des HF-Signals.Verwenden Sie einen kleinen Schraubendreher, um Schalter zu drehen und halten Sie sie auf den gleichen Kanal gerichtet, werden Gruppen automatisch erstellt
[Initialisierung]
Das Licht wird bei 100% Helligkeit im anfänglichen Energiesensor eingeschaltet und nach 10 Sekunden ausgeschaltet.
[Voreinstellungen]
Detektionsbereich: 100%, Wartezeit: 5 Sekunden,Standby-Zeitraum: 0 s,Taglichtsensor: DeaktiviertStandby-DIM-Level: 10%, HF-Helligkeit: 10%-50%, HF: offen, Modus:Sendung, TX:A, RX:A
[Anmerkung]
1)Der Sensor sollte von einem professionellen Elektriker installiert werden, bitte schalten Sie vor der Installation, Verkabelung, Änderung der Einstellungen usw. den Strom ab.
2)Das Produkt hat eine gute Durchdringungsfähigkeit in Kunststoffe, Holz usw., aber Metallzubehör oder Metallgehäuse sollten nicht direkt vor und in der Nähe der Antenne des Mikrowellenmoduls installiert werden.Andernfalls beeinträchtigt dies die Übertragung und Empfangsfähigkeit der Mikrowellenantenna..
3)Dieses Produkt ist nur für den Innenbereich bestimmt.
4)Der Erkennungsbereich des Sensors hängt von der Bewegungsgeschwindigkeit und Größe des beweglichen Gegenstandes, der Montagehöhe, der Installationshöhe und -winkel, dem Montageort, den Reflektoren um den Sensor usw. ab.Die Daten in diesem Dokument sind typische Werte und wurden von einer 165 cm großen Person in einem offenen Raum getestet..
Der Messbereich bei Wandmontage ist bei Deckenmontage größer.
5)Vermeiden Sie langfristig schwingende Geräte oder bewegliche Gegenstände um den Sensor herum.
6)Wenn ein Haustier in der Erkennungsfläche vorbeikommt, kann der Sensor ausgelöst werden.
7)Der Lichtschwellenwert wird in einer sonnigen Umgebung, ohne Schatten und unter Umgebungslicht diffuser Reflexionsbedingungen ermittelt.die vom Lichtsensor ermittelten Beleuchtungswerte können unterschiedlich sein,.
8)Es wird empfohlen, dass der Montageabstand zwischen den Produkten oder der Abstand zwischen dem Produkt und dem Router größer als 1,5 m ist.
9)Die Montageebene eines Produkts (z. B. Aluminium-Basisplatte, PCB-Platte) muss sich von der Antennenebene des Mikrowellenmoduls um eine bestimmte Höhe unterscheiden.und die Antennenebene des Mikrowellenmoduls sollte um mehr als 5 mm höher als die nahegelegene Ebene sein, um den besten Nachweiseffekt zu erzielen.
10)MC053V RF & MW05 mit Überwindungsfunktion, Schnellschalter 3 Mal innerhalb von 2 Sekunden kann die Sensorfunktion stornieren
11)Arbeitsmodus:Sendung und Sprung
12)TX: steht für Signalübertragung mit 0-F 16 verschiedenen Kanälen. 1 DIP zur Einstellung von Gruppe A oder Gruppe B. Gruppe A mit 16 Kanälen, Gruppe B auch mit 16 Gruppen, insgesamt können 32 Gruppen eingestellt werden.
13)RX: steht für Signalempfang, mit 0-F 16 verschiedenen Kanälen. 1 DIP zur Einstellung der Gruppe A oder der Gruppe B. Gruppe A mit 16 Kanälen, Gruppe B auch mit 16 Gruppen, insgesamt 32 Gruppen.
14)Wenn Master und Master in den Broadcast-Arbeitsmodus eingestellt sind, bedeutet das, dass alle Sensoren den gleichen Kanal einstellen, jeder Master-Sensor ausgelöst wird, wird er das HF-Signal an alle Lampen in der Gruppe übertragen
15)Wenn Master und Master in den Hopping-Arbeitsmodus gesetzt werden, bedeutet das, wenn jeder Master ausgelöst wird,Es sendet ein HF-Signal auf 3 Kanäle (den angrenzenden Kanal vor und nach dem TX-Kanal und den Kanal, der vom Master selbst eingestellt wird. Zum Beispiel, wenn der Master den TX-Kanal auf "1" eingestellt, wird er "0" "1" "2" drei verschiedene Kanalsignale starten, wenn andere verschiedene RX-Kanal mit "0" "1" "2",in diesem Moment wird die entsprechenden Kanalsignale empfangen, wird diese Art von Arbeitsmodus hauptsächlich auf Korridor-Anwendungen angewendet, Hinweis: TX "F" kann die Kanalgruppe A starten und B Gruppe "0" RX empfängt Kanäle können Netzwerk verbinden.
16)Master-to-Satellite funktioniert nur als Broadcast-Modus, das heißt, der Satellit empfängt nur das Signal von Master, nicht beeinflusst durch den Master-Arbeitsmodus.
17)Satelliten empfangen HF-Signal vom Master, die Haltzeit wird vom Master bestimmt, halten Sie die gleiche mit Master Haltzeit.
18)Der Sensor wird während der Initialisierungszeit kein HF-Signal übertragen oder empfangen. Er kann nur nach der Initialisierungszeit HF-Signal übertragen.
19)Gruppe A und Gruppe B von RX erfordern die entsprechende Mastergruppe A und Gruppe B von TX.
