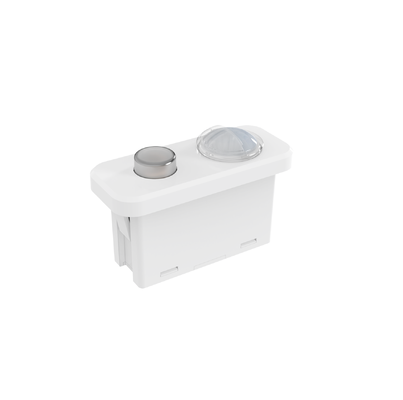

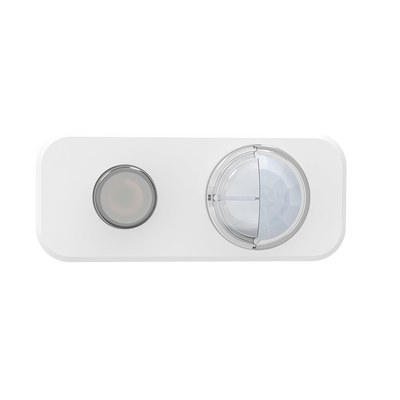

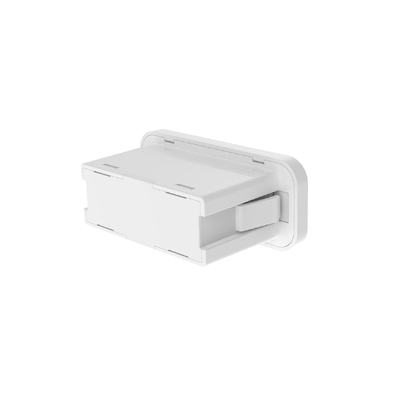

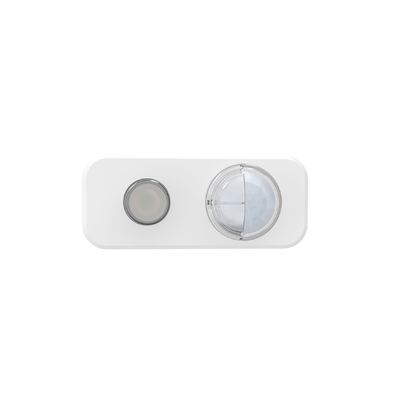

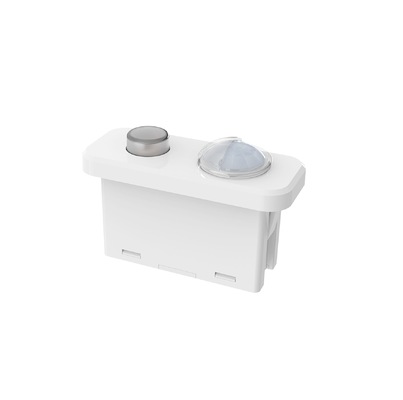

Dali2 & D4i zertifiziert, Dimmbarer PIR-Bewegungssensor, Zhaga Book20 Sockel, Play & Plug MDA182D IR
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MDA182D IR |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schablone + Karton |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung (wenn auf Lager) |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/pro Monat |
Produktdetails
| Nennspannung | 12-24V DC | Betriebsstrom | 12 ± 5 mA bei 16 VDC |
|---|---|---|---|
| Welligkeitsspannung | <100mvp-p | Ausgangssignal | DALI-Dimmung |
| Erkennungsmodus | PIR-Erkennung | Installationshöhe | Typischerweise 3 m (maximal 4 m) |
| IP-Bewertung | IP20 | Lebensdauer | 5 Jahre Garantie @TA (Innenräume) |
| Hervorheben | DALI-Bewegungssensor,dimmbar,PIR |
||
Produkt-Beschreibung
DALI-2 & D4i zertifizierter dimmbare PIR-Bewegungssensor
Zhaga Book20 Steckdose kompatibel Plug-and-Play-Bewegungssensor mit DALI-2 und D4i-Zertifizierung für nahtlose Integration mit D4i-Treiber.
Produktmerkmale
- DALI-2 & D4i für die Kompatibilität mit D4i-Treibern zertifiziert
- Bewegungssensor-Instanz Typ 3 (303) und Lichtsensor-Instanz Typ 4 (304)
- Höchstmontagehöhe in Innenräumen von 4 m mit PIR-Bewegungserkennung
- Alle Sensorparameter können über den zentralen DALI-Steuergerät konfiguriert werden
- Zhaga Book20 Steckdose für Plug-and-Play-Installation
Technische Parameter
| Eingabe | |
|---|---|
| Nennspannung | 12 bis 24 V Gleichstrom |
| Betriebsstrom | 12 ± 5 mA @ 16 V Gleichstrom |
| Rippelspannung | < 100mVp-p |
| Ausgabe | |
| Ausgangssignal | DALI-Dämmung |
| Sensorparameter | |
| Erkennungsmodus | PIR-Erkennung |
| Nachweisbereich | DALI-Master-Einstellung |
| Wartezeit | DALI-Master-Einstellung |
| Taglichtsensor | DALI-Master-Einstellung |
| Tageslichtpriorität | DALI-Master-Einstellung |
| Dämpfungsgrad | DALI-Master-Einstellung |
| Nachweisbereich (Radius) | Deckeninstallation mit einer Höhe von 3 m: r≥2,5 m (100% Empfindlichkeit, 60 m2 offener Raum im Innenraum) |
| Installationshöhe | Typische 3 m (maximal 4 m) |
| DALI-Parameter | |
| Bewegungsinstanz | 62386 bis 303 |
| Daylight-Instanz | 62386 bis 304 |
| Auslosung der DALI | 2mA |
| Umwelt | |
| Betriebstemperatur | -20°C bis +55°C |
| Lagertemperatur | -40 °C bis +80 °C, Luftfeuchtigkeit ≤85% (nicht kondensierend) |
| Zertifizierungsstandards | |
| Zertifiziert | CE-Nummern |
| Umweltanforderungen | RoHS 2.0, REACH-konform |
| IP-Bewertung | IP20 |
| Weitere Spezifikationen | |
| Verkabelung | 2 Stift PH2.0-Terminal |
| Anforderungen an die Anlage | Installation von Zhaga Book20 |
| Anforderungen an die Verpackung | Schablonen + Karton (K=A) |
| Nettogewicht | 150,8 ± 3 g |
| Lebensdauer | 5 Jahre Garantie @Ta (Innenraum) |
Beschreibung der Funktion
| Funktion | Ausstattung |
|---|---|
| Funktion EIN/AUS | DALI-Master-Einstellung |
| Zwei-Stufen-Dimmfunktion | DALI-Master-Einstellung |
| Drei-Stufen-Dimmfunktion | DALI-Master-Einstellung |
| Ernte bei Tageslicht | DALI-Master-Einstellung |
| Tageslichtpriorität | DALI-Master-Einstellung |
| Netzwerkfunktion | DALI-Master-Einstellung |
Produktinformationen
Abmessungen (Einheit mm)
Größe des Schnittlochs
Funktion
Verkabelung
Installationsanleitung
Erfassungsbereich
Initialisierung
Nach dem Einschalten wird der Sensor für 12 Sekunden erwärmt und dann anfängt er zu arbeiten.
Voreinstellungen
Empfindlichkeit: 100%, Wartezeit: 5 s, Tageslichtsensor: deaktiviert, Wartezeit: 0 s, Wartezeit: DIM-Level: 10%
Mitteilung über die Anmeldung
- Die Installation sollte von einem professionellen Elektriker mit ausgeschaltetem Strom durchgeführt werden.
- PIR-Sensor kann nicht durch Materialien dringen - sorgen für keine Hindernisse zwischen Sensor und bewegten Objekten
- Wenn man bei kaltem Wetter dicke Kleidung trägt, kann es schwierig sein, sie zu erkennen.
- Wärmesignale von Klimaanlagen oder Heizquellen können eine falsche Auslösung verursachen
- Nur für den Innenbereich - Sonnenlicht im Freien beeinträchtigt die Erkennungsleistung
- Dämpfungsleistung variiert je nach DALI-2-Treiber
- Tageslichtschwelle in sonnigen Umgebungen ohne Schatten
- Entfernung, die von Höhe, Montageposition und Umgebungstemperatur beeinflusst wird
- Benötigt eine stabile Gleichstromversorgung mit Eingangsspannungsstabilität und niedrigem Wellenfaktor (< 100mV)
- Prüfung mit mindestens 5 Einheiten vor der Masseninstallation in neuen Umgebungen
Hinweis: Wenn sich die Umgebungstemperatur dem menschlichen Körpertemperaturbereich (36°C bis 37°C) nähert, schwächt sich die PIR-Bewegungserkennung erheblich.Es kann zu einer falschen Auslösung kommen - Senkung der Empfindlichkeit oder Alternative Sensorplatzierung.
