35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor

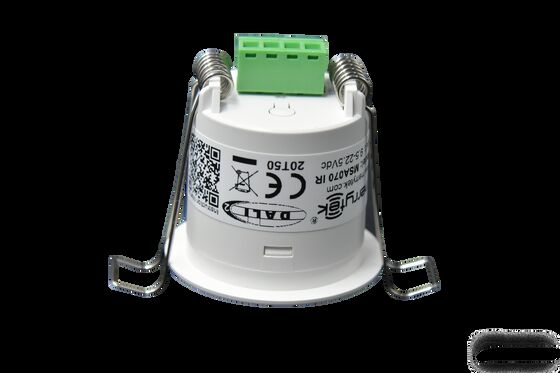

  • 35mm cut-out DALI-2 PIR motion & daylight sensor pir movement detector

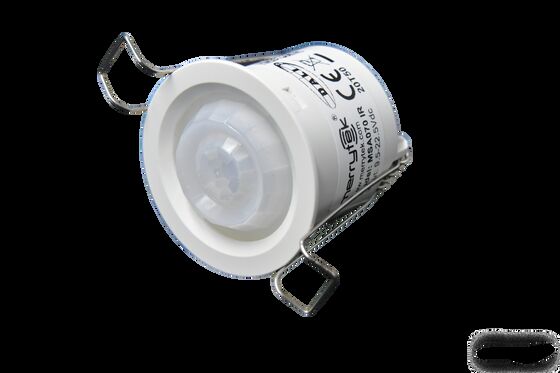

  • 35mm cut-out DALI-2 PIR motion & daylight sensor pir movement detector

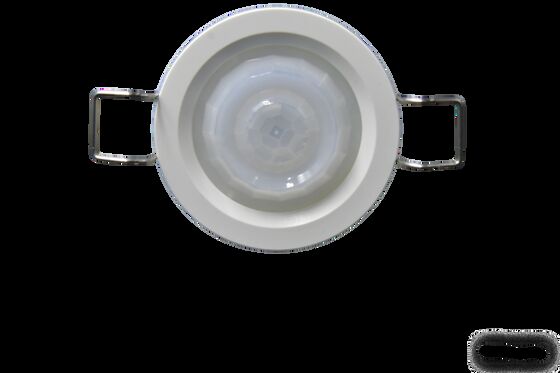

  • 35mm cut-out DALI-2 PIR motion & daylight sensor pir movement detector

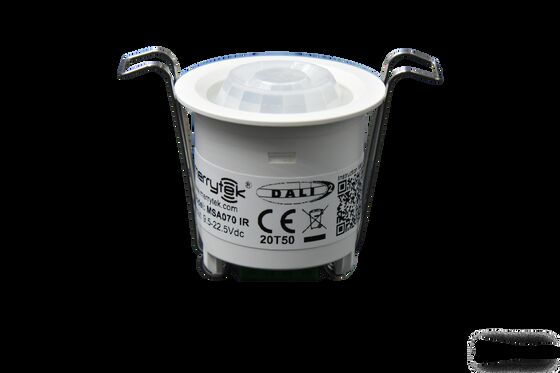

  • 35mm cut-out DALI-2 PIR motion & daylight sensor pir movement detector
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA070 IR
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Eingangsspannung 9,5–22,5 VDC Arbeitsstrom 7mA max.
Stromverbrauch ≤0,5 W Funktion DALI-2 PIR-Bewegungs- und Tageslichtsensor
verfügbar Bewegungserkennung, Tageslichtsensor Montagehöhe 2.5-4m
Installation mit einer Breite von mehr als 20 mm Schnittgröße Φ35mm
Hervorheben

35mm DALI-2 PIR Bewegungsmelder

,

DALI Tageslichtsensor mit Einbaumaß

,

PIR Bewegungsmelder für Beleuchtung
Hinterlass eine Nachricht
Produkt-Beschreibung
DALI-2 PIR-Bewegungs- und Tageslichtsensor mit 35-mm-Ausschnitt
Professioneller PIR-Bewegungsmelder mit DALI-2.0-Kompatibilität für intelligente Lichtsteuerungssysteme.
Hauptmerkmale
  • Nutzt die pyroelektrische PIR-Infrarot-Sensortechnologie
  • Flaches Linsendesign für ästhetisch ansprechendes Erscheinungsbild
  • Erkennt menschliche Bewegungen präzise und gibt ein DALI 2.0-Signal aus
  • Stromversorgung über den DALI-Bus und Anschluss an den DALI-Kommunikationsbus
  • Unterstützt die Umgebungslichterkennung
  • Fernbedienungseinstellung des Erfassungsbereichs und der Verzögerungszeit
  • Maximaler Bewegungserkennungsbereich: 8–10 Meter im Durchmesser
  • Empfohlen für die Bewegungserkennung in Fluren und Durchgängen
  • Unterstützt verdeckte, versenkte Installation
  • Ultrakleine Größe; fügt sich nach der Installation nahtlos in die Decke ein
Technische Spezifikationen
Eingabe/Ausgabe Eingangsspannung DALI-Bus-Stromversorgung
Zugehörige Spannung 9,5–22,5 V Gleichstrom DALI-Bus-Stromversorgung
Arbeitsstrom 7mA max. (Während des DALI-Master-Gerätesuchvorgangs erreicht der Momentanstrom 20 mA)
Arbeitskraft ≤0,5W
Ausgangssignal DALI 2.0
Sensorparameter Spezifikation
Erkennungsmethode PIR + Tageslicht
Erkennungsempfindlichkeit MH18-Ferneinstellung: 100 % / 75 % / 50 % / 25 %
Haltezeit MH18-Ferneinstellung: 2s/30s/1min/3min/5min/10min/30min
DALI-Master: 2 s (fest) + 1 s -30 min (DALI-Master-Einstellung)
Konform mit dem DALI-Protokoll 101, 103, 303, 304
Tageslichtsensor 0-1200 Lux
Radiuserkennungsbereich 4–5 m (Tangentenerkennungsbereich, bei 25 °C)
Fernbedienung Verfügbar
Montagehöhe 2,5–4,0 m (typischer Wert: 3 m)
Anwendungsumgebung Spezifikation
Loch bohren Φ35mm
Arbeitstemperatur -25℃...+50℃ (Erfassungsabstand variiert je nach Temperatur)
Lagertemperatur -40℃~+80℃
Vorbereitung der Verkabelung Durchmesser: 0,2–2,5 mm², Abisolierlänge: 7–8 mm
Zertifikat und Standards Spezifikation
Zertifikat Konform mit CE
Umweltanforderungen Konform mit RoHS
IP-Bewertung IP20
Garantie 3 Jahre (nur auf Produktmängel beschränkt)
Hinweis: „N/A“ bedeutet nicht verfügbar.
Produktabmessungen
35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor 0
Schaltplan
35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor 1
Detektionsstrahlungsmuster
35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor 2
Informationen zum Erkennungssignal

Das Produkt erkennt menschliche Bewegungssignale:

Bewegtes Signal:Erkennt erhebliche menschliche Bewegungen (Gehen) innerhalb des Erkennungsbereichs.

Fernbedienungsoptionen
35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor 3 35mm Einbaumaß DALI-2 PIR Bewegungsmelder & Tageslichtsensor 4
Installationsrichtlinien
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Trennen Sie die Stromversorgung vor der Installation und Verkabelung.
  • Die optimale Installationshöhe beträgt 3 m. Nicht im Freien installieren, um Fehlauslösungen durch Temperaturschwankungen zu vermeiden.
  • Vermeiden Sie die Installation an Orten, die empfindlich auf Temperatur- oder Luftstromänderungen reagieren, um Fehlauslösungen oder Sensorausfälle zu vermeiden.
  • Stellen Sie sicher, dass sich im Erfassungsbereich keine Bildschirme, Möbel, große Topfpflanzen oder andere Hindernisse befinden.
  • Vermeiden Sie reflektierende Objekte direkt vor dem Sensor, um Fehlauslösungen durch reflektiertes Licht zu vermeiden.
  • Halten Sie den Sensor von großen elektromagnetischen Strahlungsgeräten fern (WLAN-Router, Kameras, Mikrowellenherde). Halten Sie einen Abstand von mindestens 2 Metern ein.
  • Der Schaltabstand kann je nach Installationshöhe und Umgebungstemperatur schwanken.
Produkt-Haftungsausschluss

Aufgrund der Komplexität der Produkttechnologie und der unterschiedlichen Anwendungsumgebungen können wir keine Garantie für völlig genaue oder vollständige Beschreibungen geben. Diese Spezifikation dient nur als Referenz.

Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen an den Produktspezifikationen vorzunehmen und geben keine rechtlichen Verpflichtungen oder Garantien ab. Wir ermutigen Benutzer, Spezifikationsinhalte nach der Produktnutzung zu ergänzen oder zu ändern.

Für weitere Informationen wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
