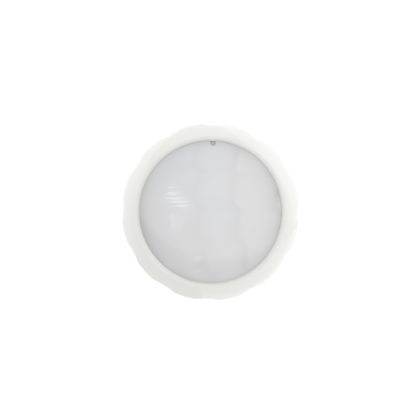

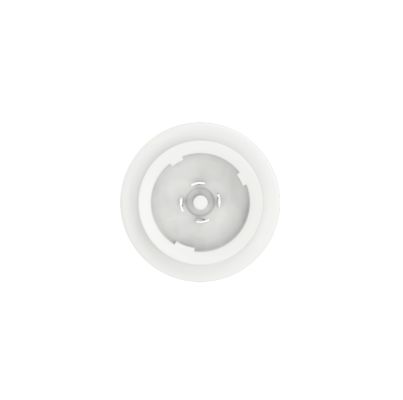

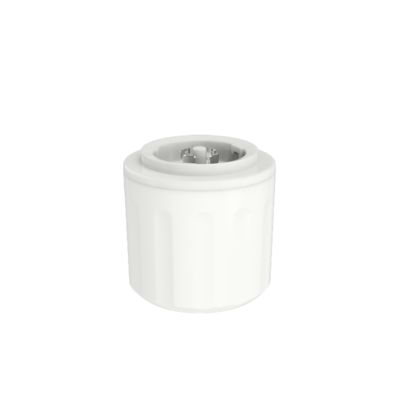

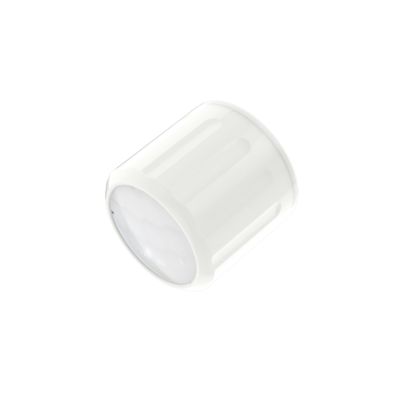

Zhaga Book18 DALI Bewegungssensor für Hochregallager, IP65-Schutzart, max. Installationshöhe 12m MDA079D IR Z

[Produktmerkmale]


• DALI-2&D4i-zertifiziert; nahtlose Zusammenarbeit mit D4i-Treibern
• Bewegungssensor-Instanztyp3 (303); Lichtsensor-Instanztyp4(304)
• Maximale Montagehöhe im Innenbereich 12 m, PIR-Bewegungserkennung
• Alle Sensorparameter können über die DALI-Zentralsteuerung eingestellt werden
• Zhaga-Buch 18-Buchse, Plug&Play IP65


[Parameter]


[Funktionsbeschreibung]


[Produktinformationen]


• Abmessung

• Funktion

• Installation

• Erfassungsbereich

​
​

[Initialisierung]


Nach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten. Während der Initialisierung kann der Sensor keine Bewegung erkennen.


[Standardeinstellung]

Empfindlichkeit: 100%, Haltezeit: 10s, Tageslichtsensor: Deaktiviert, Standby-Periode: 0s, Standby-Dimmstufe: 10%

[Anwendungshinweise]

• Der Sensor sollte von einem Elektrofachmann installiert werden. Bitte schalten Sie den Strom aus, bevor Sie ihn installieren, verkabeln und Parameter ändern.
• Der PIR-Sensor kann keine Materialien durchdringen. Bitte stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
• Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
• Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
• Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
• Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
• Die Dimmleistung kann unterschiedlich sein, wenn sie mit verschiedenen 0-10V-Treibern arbeitet.
• Die Tageslichtschwelle wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflexion von Umgebungslicht gemessen. Das Umgebungslichtniveau kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
• Die Erfassungsentfernung hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Umgebungstemperatur und anderen Faktoren ab. Wenn die Umgebungstemperatur den Temperaturbereich des menschlichen Körpers (36℃~37℃/96,8~98,6℉) erreicht, wird die PIR-Bewegungserkennung erheblich geschwächt oder reagiert nicht. Wenn die Umgebungstemperatur oder die LED-Tray-Temperatur über 55℃/131℉ liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Empfindlichkeit zu verringern, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor möglicherweise nicht für den Einsatz in diesem Bereich geeignet.
• Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
• Dieses Produkt muss mit einer spannungsstabilisierten DC Strom versorgung verwendet werden, deren Eingangsspannung stabil und der Welligkeitsfaktor niedrig ist (Welligkeitsfaktor niedriger als 100 mV; Laststrom größer als 25 mA).
• Bei der Installation in einer neuen Umgebung testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.
• PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte beachten Sie bei der tatsächlichen Verwendung die folgenden Punkte, wie z. B.: Erkennung von Wärmequellen außer dem menschlichen Körper, die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, und andere verwandte Umweltfaktoren und Verstöße gegen das PIR-Anwendungsprinzip wirken sich aus.
• Bei der Erkennung von Wärmequellen, die nicht vom menschlichen Körper stammen, kann es aufgrund der folgenden Phänomene zu Fehlalarmen des PIR kommen.

1. Wenn Kleintiere in den Erfassungsbereich gelangen
2. Wenn Ferninfrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
3. Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft aus Kälteanlagen, Wasserdampf aus Luftbefeuchtern usw. drastisch ändert.


Bei der Erkennung von Wärmequellen kann es aufgrund der folgenden Phänomene zu keinem Auslösen des PIR kommen
1. Wenn Substanzen wie Glas und Acryl die Übertragung von Ferninfrarotstrahlen zwischen dem Sensor und dem Erkennungsobjekt blockieren.
2. Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit.
