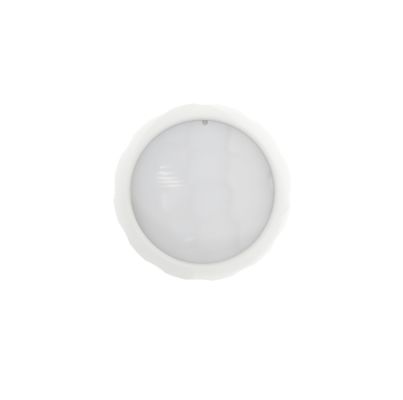

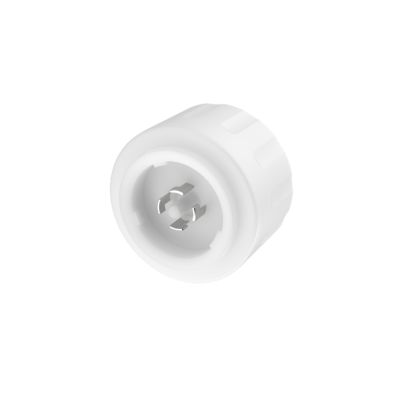

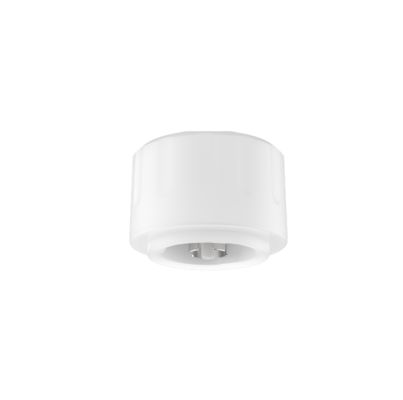

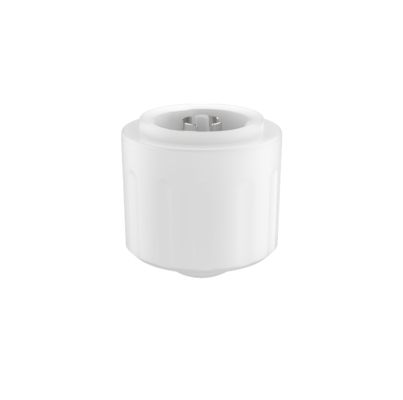

Casambi Dali Bewegungsmelder für Hochregale, max. Montagehöhe 12m, geeignet für Lagerhausgebrauch MDA079D IR ZB1

  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
Place of Origin Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Model Number MDA079D IR ZB1
Minimum Order Quantity 100PCS
Preis Verhandlungsfähig
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Produktdetails
Nennspannung 12-24V DC Welligkeitsspannung <100mvp-p
Ausgangssignal Dali -Dimmsignal Montagehöhe 10 m (max) 10 m (max)
Arbeitstemperatur (TA) -25 ~ 55 ℃ Zertifikat CE
Lebensdauer 5 Jahre Garantie@TA (Innenräume)
Hervorheben

Casambi DALI Bewegungssensor für Lager

,

Bewegungssensor mit hohem Umfang 12 m

,

DALI-Bewegungssensor mit Casambi-Kompatibilität
Hinterlass eine Nachricht
Produkt-Beschreibung
Casambi Dali Bewegungssensor für Hochregale, 12m maximale Montagehöhe, geeignet für Lagerhallen
Produktattribute
Attribut Wert
Nennspannung 12-24V DC
Restwelligkeit <100mVp-p
Ausgangssignal DALI Dimm-Signal
Montagehöhe 10m (12m Max)
Arbeitstemperatur(Ta) -25~55°C
Zertifikat CE
Lebensdauer 5 Jahre Garantie@Ta(innen)
Produktmerkmale
  • DALI Bus-Stromversorgung DC12-24V
  • DALI Dimm-Anschluss, 3-stufig oder 2-stufig optional, Erfassungsbereich einstellbar
  • Mini PIR-Erfassungssensor
  • Maximale Montagehöhe im Innenbereich 12m
  • Alle Sensorparameter können über die Casambi App eingestellt werden
Technische Parameter
Eingang
Nennspannung 12-24V DC
Arbeitsstrom 35±5mA
Restwelligkeit <100mVp-p
Ausgang
Ausgangssignal DALI Dimm-Signal
Sensorparameter
Erfassungsweg PIR
Sensorempfindlichkeit Casambi App-Einstellung
Tageslichtpriorität Casambi App-Einstellung
Standby-Dimmstufe Casambi App-Einstellung
Erfassungsbereich (Radius) Deckenmontagehöhe 12m: r≥4m@0.3m/s, r≥3m@1m/s
Montagehöhe 10m (12m Max), siehe Anmerkung 1 & 2
Drahtlose Parameter
BLE-Modul Casambi Bluetooth
Arbeitsfrequenz 2.402-2.480GHz
Sendeleistung +7dBm(max)
Übertragungsdistanz Punkt-zu-Punkt-Übertragung 25m Max
Leuchten-ID 32022
Umgebung
Arbeitstemperatur(Ta) -25~55°C
Lagertemperatur -40°C~80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert CE
Umweltanforderungen Entspricht RoHS 2.0, Reach-Anforderung
IP-Schutzart IP65
Sonstiges
Verkabelung Standard Zhaga Book 18 Stecker
Installation Extern
Verpackung Trennwand+Karton (K=A)
Nettogewicht 38±3g
Lebensdauer 5 Jahre Garantie@Ta(innen)
Anmerkung 1: Wenn die Umgebungstemperatur den Bereich der Körpertemperatur (36°C~37°C/96.8~98.6°F) erreicht, wird die PIR-Bewegungserkennung erheblich geschwächt oder reagiert nicht.
Anmerkung 2: Wenn die Umgebungstemperatur oder die LED-Tray-Temperatur über 55°C/131°F liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Erfassungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor möglicherweise nicht für den Einsatz in diesem Bereich geeignet.
Funktionsbeschreibung
Funktion Einstellung
Ein/Aus-Funktion Casambi App-Einstellung
2-stufige Dimmfunktion Casambi App-Einstellung
3-stufige Dimmfunktion Casambi App-Einstellung
Tageslichtnutzung Casambi App-Einstellung
Tageslichtpriorität Casambi App-Einstellung
Netzwerkfunktion Casambi App-Einstellung
Produktinformationen
Abmessung
Casambi Dali Motion Sensor dimensions diagram
Funktion
Casambi Dali Motion Sensor function diagram
Installation
Casambi Dali Motion Sensor installation diagram
Erfassungsbereich
Casambi Dali Motion Sensor detection range diagram
Initialisierung

Nach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten. Während der Initialisierung kann der Sensor keine Bewegung erkennen.

Standardeinstellung

Empfindlichkeit: 100%, Haltezeit: 10s, Tageslichtsensor: Deaktiviert, Standby-Zeit: 0s, Standby-Dimmstufe: 10%

Anwendungshinweise
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie mit der Installation, Verkabelung und Parameteränderung beginnen.
  • Der PIR-Sensor kann keine Materialien durchdringen. Bitte stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
  • Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
  • Wärmesignale werden als Bewegungssignale betrachtet und lösen den Sensor aus. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
  • Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
  • Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
  • Die Dimmleistung kann bei der Arbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
  • Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflexion des Umgebungslichts gemessen. Das Umgebungslichtniveau kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
  • Die Erfassungsdistanz hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Umgebungstemperatur und anderen Faktoren ab.
Wichtige Hinweise:
Wenn die Umgebungstemperatur den Bereich der Körpertemperatur (36°C~37°C/96.8~98.6°F) erreicht, wird die PIR-Bewegungserkennung erheblich geschwächt oder reagiert nicht. Wenn die Umgebungstemperatur oder die LED-Tray-Temperatur über 55°C/131°F liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Erfassungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor möglicherweise nicht für den Einsatz in diesem Bereich geeignet.

Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testpersonen in einer offenen Innenumgebung gemessen wurde.

Dieses Produkt muss mit einer spannungsstabilisierten Gleichstromversorgung verwendet werden, deren Eingangsspannung stabil und der Welligkeitsfaktor gering ist (Welligkeitsfaktor unter 100 mV; Laststrom größer als 25 mA).

Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.

Hinweise zum Verhalten des PIR-Sensors

PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte beachten Sie bei der tatsächlichen Verwendung die folgenden Punkte:

Mögliche Fehlalarme:
  1. Wenn Kleintiere in den Erfassungsbereich gelangen
  2. Wenn Ferninfrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
  3. Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft aus Kühlanlagen, Wasserdampf aus Luftbefeuchtern usw. drastisch ändert
Mögliche Nicht-Auslösung:
  1. Wenn Substanzen wie Glas und Acryl vorhanden sind, die die Übertragung von Ferninfrarotstrahlen zwischen dem Sensor und dem Erfassungsobjekt blockieren
  2. Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit
