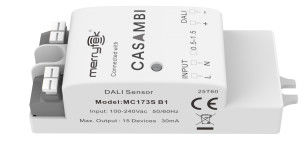

DALI2 Casambi Netzwerk Mikrowellensensor 220-240Vac Betriebsspannung für Deckenleuchte MC173S B1

[Produktmerkmale]


• Casambi Bluetooth Mesh-Netzwerk wurde übernommen, die Casambi App wurde verwendet, um Parameter zu entwerfen und Anwendungsszenarien einzurichten, DALI Mikrowellensensor
• Entspricht neuen ERP-Standards; geringer Standby-Stromverbrauch.
• 5,8-GHz-Mikrowellen-ISM-Funkband ohne Lizenz; Großaufträge entsprechen RED&TUV&DALI-2-Zulassung.
• Kompaktes Design, kann in die meisten Leuchten integriert werden.
• Ein- und Ausgangsklemmen sind bequem zu verbinden.
• Fünf Jahre Garantie


[Parameter]



Abmessung (


• Einheiten: mm)

Funktion

• Verkabelung

[Installationsanleitung]

​
​
Hinweis:




               [Initialisierung]
Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit und schaltet das Licht nach 10 Sekunden aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.


[Standardeinstellung]


Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert


[Anwendungshinweis]

Der Sensor sollte von einem Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie installieren, verdrahten oder die DIP-Schalter einstellen.


• Mikrowellen können Metall nicht durchdringen. Stellen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metallleuchte. Weder Metall noch Glas dürfen das Produkt abdecken. Wenn die Antenne eine Metallplatte durchdringen muss, stellen Sie sicher, dass die Oberseite des Sensors nahe an der Metallplatte liegt.
• Der Installationsabstand zwischen den Sensoren sollte größer als 2 m sein. Halten Sie ihn von drahtlosen Geräten wie Schaltern und Routern fern, und der Installationsabstand zwischen Sensoren und Routern sollte größer als 2 m sein. Die Antennenoberfläche des Mikrowellensensors sollte von der AC-Eingangs- und DC-Ausgangsseite entfernt sein, um zu vermeiden, dass nieder-/hochfrequente Signale den normalen Betrieb der Mikrowellensensorantenne beeinträchtigen.
• Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von bewegten Objekten, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
• Dieses Modell ist für die Deckenmontage geeignet. Bei Wandmontage vergrößert sich der Erfassungsbereich des Mikrowellensensors erheblich, was dazu führen kann, dass die Mikrowelle die Wand durchdringt oder das Licht nicht ausgeht. Passen Sie daher die Empfindlichkeit auf 10% an. Wenn die Empfindlichkeit von 10% nicht verwendet werden kann, vermeiden Sie die Wandmontage oder bitten Sie den Hersteller um technische Unterstützung.
• Die Schwellenwerte für das Tageslicht werden an einem sonnigen Tag ohne Schatten und bei diffusem Licht gemessen. Unterschiedliche Umgebungen und Klimazonen führen zu unterschiedlichen Helligkeitswerten, die der Tageslichtsensor misst.
• Der Sensor darf nicht durch Metall, Leiterplatten, LED-Träger usw. abgedeckt oder verdeckt werden. Der Abstand zwischen der Sensorantenne und den umliegenden Materialien sollte größer als 5 mm sein. In der Nähe der Sensorantenne, darüber oder darunter dürfen sich keine Metallteile oder Leiterbahnen befinden. Die empfohlene Dicke der Abdeckung beträgt 2 mm, und der Abstand zwischen der Sensorantenne und der Abdeckung sollte größer als 3,2 mm sein.
• Vibrationssignale werden als Bewegungssignale betrachtet, die den Sensor auslösen. Der Sensor sollte von Objekten fern installiert werden, die lange vibrieren, wie z. B. große Metallgeräte, Rohre, Klimaanlagenauslässe, Abluftöffnungen, Rauchabzugsanlagen, schwingende Lüfter usw. Haustiere im Erfassungsbereich können Fehlalarme auslösen.
• Die Antennenoberfläche des Mikrowellenmoduls sollte von AC-Eingang, DC-Ausgang, Gleichrichterbrücke, Transformator, Schalttransistor und anderen Hochleistungsgeräten entfernt sein, um zu vermeiden, dass Hochfrequenzsignale den normalen Betrieb der Mikrowellensensorantenne beeinträchtigen.
• Der Sensor ist nur für den Innenbereich bestimmt. Die wasserdichte Wirkung für den Außen- oder Halb-Außenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können Fehlalarme auslösen. Wenn der Sensor in einer Metallleuchte, einer metallischen Reflexionsfläche oder einer kleinen geschlossenen Umgebung installiert ist, werden die Mikrowellen mehrmals reflektiert und verursachen Fehlalarme. Reduzieren Sie die Empfindlichkeit oder bitten Sie den Hersteller um technische Unterstützung.
• Wenn die Umgebungstemperatur über 80°C liegt, kann der Übertemperaturschutz ausgelöst werden (automatische Wiederherstellung nach Abkühlung).
• Für die neue Installationsumgebung wird empfohlen, vor der Installation 5 Muster zu testen.
