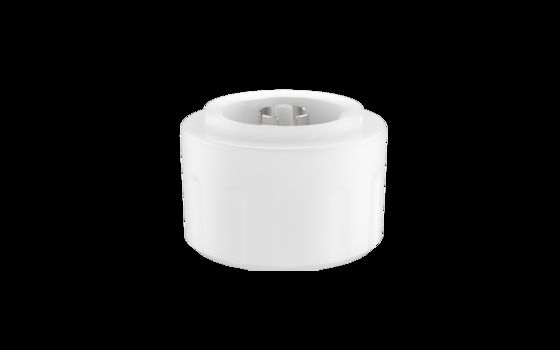

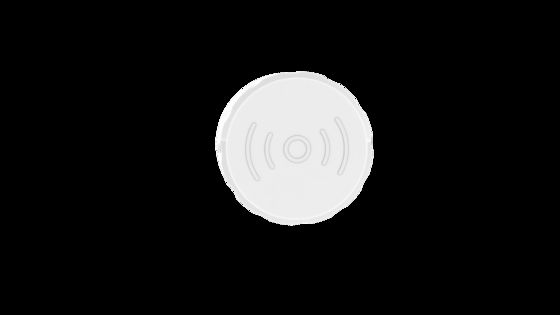

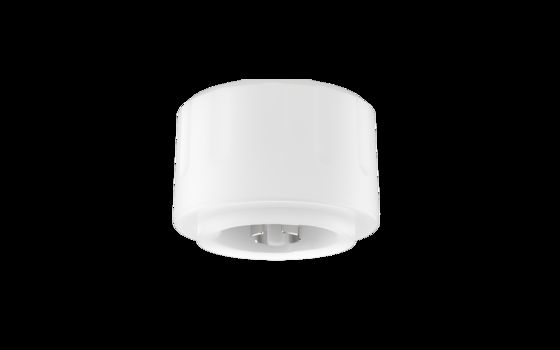

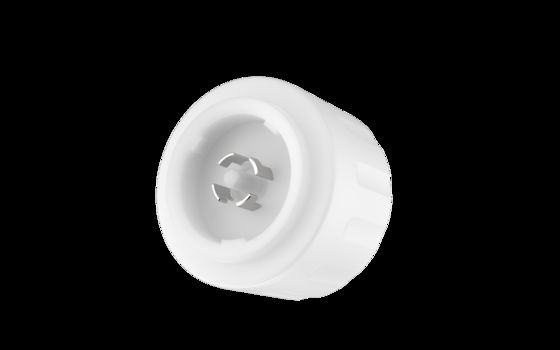

Tuya 12Vdc Drahtloser Vernetzungssensor für Hochregallager, 12m max. Montagehöhe, Zhaga Book18 Schnittstelle MC079D RC ZB1

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer MC079D RC ZB1
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen Schablone + Papierkarton
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Eingangsspannung 11-13VDC Betriebsstrom 40 ± 5 mA
Welligkeitsspannung <100mvp-p Ausgangssignal 0 -10VDC-Dimmsignal
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band Modul TUYA Bluetooth-Modul
Hervorheben

Tuya 12Vdc drahtloser Bewegungssensor

,

Zhaga Book18 High Bay Sensor

,

Wireless Sensor mit maximaler Höhe von 12 m
Hinterlass eine Nachricht
Produkt-Beschreibung
Tuya 12Vdc Drahtloser Vernetzungssensor für Hallenbeleuchtung
12m maximale Montagehöhe, Zhaga Book18-Schnittstelle
Produktbeschreibung
Tuya App Einstellung 0-10V Drahtloser Vernetzungssensor für Lager mit 12M Installation
Produktmerkmale
  • Patentierter Hochleistungs-Mikrowellensensor, hohe Entstörfähigkeit, kein Fehlalarm bei Metallinstallation, speziell für Lager entwickelt
  • 12V DC Eingang, für DC-Systeme oder LED-Netzteile mit 12V DC Hilfsstromausgang
  • Verwendung des TUYA Bluetooth IOT-Moduls und Unterstützung der TUYA-Gerätevernetzung
  • PWM Hoch-/Niedrigpegel, 0-10V Dimmfunktion, 2-stufige und 3-stufige Dimmfunktion
  • Passend für Zhaga Book 18 Sockel, Plug-in-Design, wasserdicht
  • Tageslichtprioritätsfunktion
  • 12m maximale Installationshöhe, geeignet für die meisten Lager
Technische Parameter
Eingang
Eingangsspannung 11-13VDC
Betriebsstrom 45±mA
Restwelligkeit <100mVp-p
Ausgang
Dimm-Signal 0-10VDC Dimm-Signal
Sensorparameter
Betriebsfrequenz 5,8 GHz ±75 MHz, ISM-Welle
Sendeleistung 3mW Max
Erfassungsbereich 25%/50%/75%/100% Einstellbar per Fernbedienung oder APP
Haltezeit 5s/30s/1min/3min/5min/10min/20min/30min Einstellbar per Fernbedienung oder APP
Standby-Periode 0s/10s/1min/3min/5min/10min/30min/+∞ Einstellbar per Fernbedienung oder APP
Tageslichtsensor
Tageslichtschwelle 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren
Tageslichtpriorität EIN | AUS
5lux/15Lux/30Lux/50Lux | 150Lux
100Lux | 200Lux
150lux | 300Lux
Standby-Dimmstufe 10%(1,4-1,6V) 20%(1,9-2,1V) 30%(2,9-3,1V) 50% (4,9-5,1V) Einstellbar per Fernbedienung oder APP
Erfassungsbereich (Radius bei 100% Empfindlichkeit) Deckenmontage (Höhe: 10m): r≥4m@0,3m/s, r≥3m@1m/s; Wandmontage (Höhe: 2m): d≥23m@0,3m/s, d≥14m@1m/s
Montagehöhe Typischer Wert: 10m (12m Max)
Drahtlose Parameter
Modulname TUYA Bluetooth Modul
Betriebsfrequenz 2,4-2,484GHz
Sendeleistung 10dBm (max: 10,5dBm)
Sendeentfernung 15m (sichtbare Entfernung)
Drahtloser Standard Low Power Bluetooth 4.2/5.0
Umgebung
Betriebstemperatur -25~60℃
Lagertemperatur -40℃…+80℃ Luftfeuchtigkeit ≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifikat CE
Umweltanforderungen Konform mit RoHS
IP-Schutzart IP65
Sonstiges
Verkabelungsmethode Geeignet für Zhaga Book 18 Stecker
Installation Einbau
Abmessungen Siehe Maßzeichnung
Verpackung Karton mit Trennwand (K=A)
Lebensdauer 5 Jahre Garantie@Ta
Funktionsbeschreibung
1) Ein/Aus-Funktion (Standby-Periode auf "0s" eingestellt)
On/Off function diagram
2) 2-stufige Dimmfunktion (Standby-Periode auf "+∞" eingestellt)
2-step dimming function diagram
3) 3-stufige Dimmfunktion (Standby-Periode auf "10s/1min/3min/5min/10min/30min" eingestellt)
3-step dimming function diagram
4) Tageslichtpriorität ((Standby-Periode auf "DH-Modus+5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" eingestellt)
Daylight priority function diagram
Produktinformationen
Abmessungen (Einheit: mm)
Product dimension diagram
Verkabelung
*Der Sensor ist nur für den Anschluss einer Last ausgelegt. Der Anschluss mehrerer Lasten kann den Sensor beschädigen.
Wiring diagram
Installationsanleitung
Installation instruction diagram
Installationsumgebung
Installation environment diagram
Hinweis: Um Fehlalarme durch Reflexionen in der Nähe des Mikrowellensensors zu vermeiden, sollten sich bei der Installation keine Metallobjekte im Umkreis von 1,5 bis 3 m befinden.
Erfassungsbereich
Detection range diagram
Initialisierung & Vernetzung
  • Beim ersten Einschalten schaltet der Sensor das Licht auf 100% Helligkeit, und das Licht wird nach 10 Sekunden ausgeschaltet. Während der Initialisierung wird kein Bewegungssignal erkannt.
  • Laden Sie die TUYA APP auf Ihr Smartphone herunter, installieren und registrieren Sie sich. Öffnen Sie die APP und verbinden Sie das Bluetooth-Gateway.
Standardeinstellung
Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Standby-Periode: 0s, Standby-Dimmstufe: 10%
Anwendungshinweise
  • Der Sensor sollte von einem Elektrofachmann installiert werden. Schalten Sie vor der Installation, Verkabelung oder Änderung der DIP-Schaltereinstellungen die Stromversorgung aus.
  • Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von sich bewegenden Objekten, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
  • Dieses Produkt ist für die Deckenmontage geeignet. Bei Wandmontage vergrößert sich der Erfassungsbereich, was dazu führen kann, dass Mikrowellen durch Wände dringen oder das Licht nicht ausgeschaltet wird. Bitte reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für technischen Support. Die Tageslichtschwelle gilt für eine sonnige Umgebung ohne Schatten und diffuse Reflexion von Umgebungslicht. Die vom Sensor erfassten Beleuchtungswerte können in verschiedenen Umgebungen, zu verschiedenen Zeiten, in verschiedenen Jahreszeiten und in verschiedenen Klimazonen variieren.
  • Die Parameter des Sensors müssen möglicherweise in verschiedenen Installationsumgebungen neu eingestellt werden. Bitte beachten Sie die folgenden Anweisungen oder kontaktieren Sie den Hersteller.
  • Dieser Sensor ist nur für den Innenbereich bestimmt. Für den Außenbereich beeinträchtigt er die Wasserdichtigkeit. Wind, Regen und sich bewegende Objekte in der Nähe können Fehlalarme verursachen.
  • Die Montagehöhe beträgt nicht mehr als 12 m. Die beste Höhe ist 10 Meter. Der Abstand zwischen den Sensoren sollte größer als 3 m sein.
  • Wenn der Sensor in einer Metallleuchte, einer metallreflektierenden Oberfläche oder einem engen geschlossenen Objekt installiert ist, werden die Mikrowellen wiederholt reflektiert und verursachen Fehlalarme. Bitte reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für technischen Support.
  • Bitte stellen Sie sicher, dass sich keine beweglichen Signale in der Nähe des Sensors befinden, wie z. B. Lüfter, Gleichstrommotoren, Abwasserrohre, Luftauslässe usw. Andernfalls kann der Sensor Fehlalarme auslösen.
  • Mikrowellen können Metall nicht durchdringen. Platzieren Sie den Sensor nicht in einer geschlossenen Metallleuchte oder einer halboffenen Metallleuchte und keine Metall- oder Glasabdeckung über dem Sensor.
  • Unterschiedliche 0-10V Treiber, unterschiedliche geringe Helligkeit.
  • Benötigt stabilisierte Gleichstromversorgung mit stabiler Ausgangsspannung und geringer Restwelligkeit, die Restwelligkeit der Stromversorgung sollte weniger als 100mV betragen und der Laststrom sollte größer als 60mA sein.
  • Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
