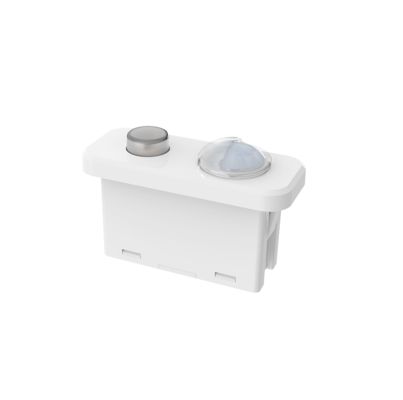

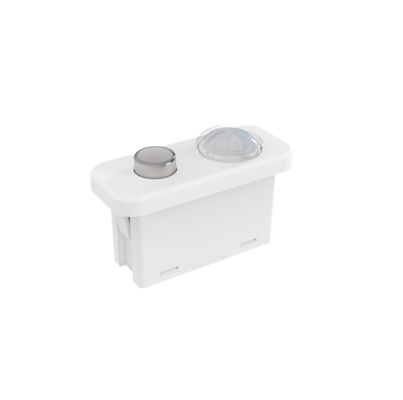

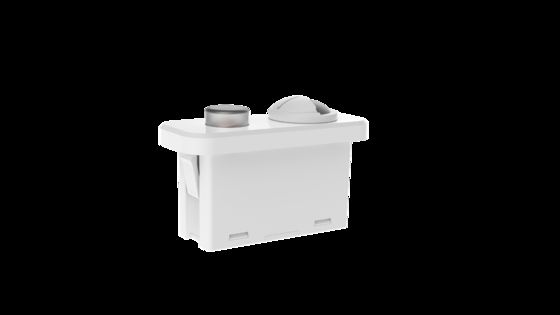

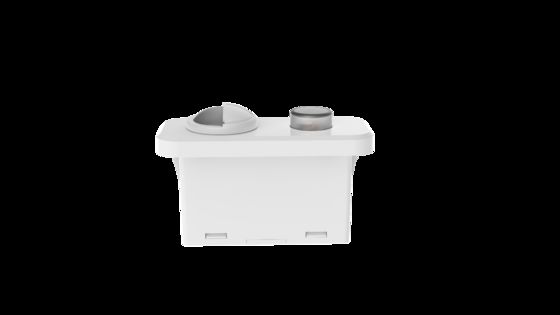

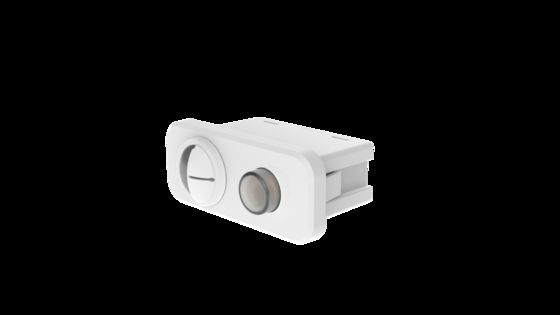

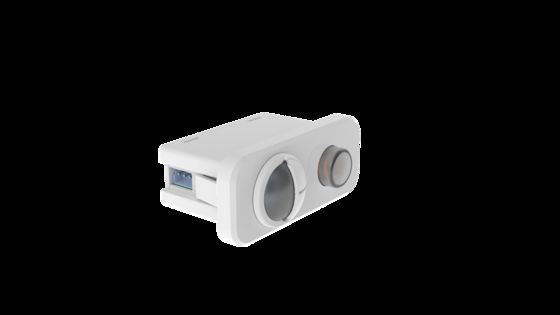

2,4G Drahtlose Gruppierung PIR-Bewegungssensor, 0-10V Dimmung, Zhaga Book20 Installation MC182D IR B
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC182d Ir b |
| Min Bestellmenge | 100pcs |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Klapboard + Karton (k = a) |
| Lieferzeit | 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen |
| Zahlungsbedingungen | T/t |
| Versorgungsmaterial-Fähigkeit | 10000 PCs/Monat |
Produktdetails
| Betriebsspannung | 12 ± 1VDC | Betriebsstrom | 60 ± 5 mA |
|---|---|---|---|
| Ausgangssignal | 0-10VDC-Dimmsignal | Montagehöhe | 3 m (4m max) |
| Betriebstemperatur | -25℃-55℃ | Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie @TA (Innenräume) | ||
| Hervorheben | 2.4G wireless motion sensor,PIR motion sensor with 0-10V dimming,Zhaga book20 wireless motion sensor |
||
Produkt-Beschreibung
[ErzeugnisEigenschaften]
- Eingebettete Anzeigensensor, Standard-Schnittstelle zhaga20
- Annahme von PIR-Bewegungserkennungstechnologie, Unterstützung von 4m max. Installationshöhe
- 5 Jahre Produktgarantie
- Bewegungs- und Tageslichtsensorfunktion
- Anwendbar für Büros und Klassenzimmer, in denen Bewegungserkennung erforderlich ist
- Gruppenverbindungen per 2.4G-Wireless, keine Verbindung oder Gateway.
- Ausgang 0-10V schwach, 2-stufige/3-stufige schwachfunktion.
- Alle Sensorparameter können per Fernbedienung eingestellt werden.
[Parameter]
| Eingabe | |||
| Nennspannung | 12±1VDC | ||
| Arbeitsstrom | 60 ± 5 mA | ||
| Spannung der Welle | < 100mVp-p | ||
| Ausgabe | |||
| Ausgangssignal | MC182D 99 B | ||
| 0-10VDC-Dimmsignal | |||
| SensorPArametern | |||
| Erkennungsmodus | PIR-Erkennung | ||
| Nachweisbereich | 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15) | ||
| Halte Zeit |
30 Sekunden/1min/3min/5min/10min/20min/30min ((MH17)); 30s/1min/3min (MH15) |
||
| Bereitschaftszeitraum |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17); 5min/10min/ +∞(MH15) |
||
| Standby-DIM-Ebene | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15) | ||
| Taglichtsensor | Tageslichtschwelle |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (Ausgeschaltet) 15Lux/50Lux/(Ausgeschaltet) ((MH15) ((Umgebungslichtdiffusionszustand) |
|
| Ernte bei Tageslicht |
100L/200L/300L/400L/500L/600L/Ausgeschaltet (MH17 drücken) |
||
| Standby-Dunkelheitsstufe | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15) | ||
| Nachweisbereich (Radius) |
Deckeninstallation mit einer Höhe von 3 m:0.6~1m/s ≥3m;Tangentialrichtungstest Bewegung und geringfügige Bewegung: r≥2,5 m Prüfbedingungen: 100%ige Empfindlichkeit, 60 m2 in einem offenen Raum.Umgebungstemperatur 25°C |
||
| Installationshöhe | 3 m (maximal 4 m) | ||
| Funkparameter | |||
| Betriebsfrequenz | 20,400 bis 2,483 GHz | ||
| Übertragungskraft | 6 dBm | ||
| Gruppe | Eine Gruppe maximal 32 Knoten | ||
| Übertragungsdistanz | 15 m MAX ((Distanz von Punkt zu Punkt in offenem Bereich) | ||
| Umwelt | |||
| Betriebstemperatur (Ta) | -25°C bis 55°C | ||
| Speichertemperatur | Luftfeuchtigkeit -40°C bis +80°C: ≤85% (nicht kondensierend) | ||
| ZertifizierungSZwerge | |||
| Zertifizierung | CE-Nummern | ||
| Umweltanforderungen | Einhaltung der RoHS 2.0, Reichweite | ||
| IP-Bewertung | IP20 | ||
| Schutzklasse | Klasse II | ||
| Anderes | |||
| Verkabelung | 3 Pins PH2.0 Endgerät | ||
| Anforderungen an die Installation | Außen-Zhaga-Buch20-Anlage | ||
| Anforderungen an die Verpackung | Schablonen + Karton (K=A) | ||
| Nettogewicht | 16 ± 3 g | ||
| Lebensdauer | 5 Jahre Garantie @Ta Innenraum | ||
[Funktionsbeschreibung]
| √ZU-AUS-Funktion | Standby-Zeitraum wird auf 0s gesetzt |
| √ Zwei-Stufen-Dimmung | Stand-by-Zeitraum wird auf "+∞" gesetzt, |
| √ 3-stufige Verdunkelung | Stand-by-Zeitraum auf 10 Sekunden/1min/3min/5min/10min/30min eingestellt werden |
| √Mengen der Ernte bei Tageslicht | Stand-by-Zeitraum auf 510 Sekunden/1min/3min/5min/10min/30min eingestellt werden |
| Tageslichtpriorität | N/A |
| √Gruppierung | Entfernungsgruppe 1 bis 16 und Satz Rx-Signal für den Sensor |
[Diagramm]
- Abmessungen (Einheit: mm)
- Funktion
- Verkabelung
- Installationsanleitung
[ErmittlungReichweite]
[Fernbedienung]MH15
MH17
[Initialisierung]
Nach dem Einschalten schaltet der Sensor das Licht automatisch bei 100% Helligkeit ein und überprüft selbst für 45s-60s. Während der Initialisierung kann der Sensor keine Bewegung erkennen.Es geht nach der Initialisierung in den Sensormodus., während derer die Leuchte bei 100% Helligkeit bleibt.
[Fabrik-Einstellungen]
Empfindlichkeit: 100%, Wartezeit: 5 s, Tageslichtsensor: Deaktiviert, Standby-Zeitraum: 0 s, Standby-Dimmstand: 10%
[Mitteilung über die Anmeldung]
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung und Änderung der Parameter den Strom aus.
- Der PIR-Sensor kann keine Materialien durchdringen. Bitte stellen Sie sicher, dass kein Hindernis zwischen dem Sensor und beweglichen Personen/Objekten liegt.
- Sensoren können Menschen schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
- Wärmesignale werden als bewegliche Signale betrachtet, die den Sensor auslösen.
- Der Sensor ist nur für den Innenbereich geeignet, Sonnenlicht im Freien kann die Sensorerkennung beeinträchtigen.
- Aufgrund der ständigen Verbesserung kann der Inhalt dieser Anleitung ohne vorherige Ankündigung geändert werden.
- Die Dimmingleistung kann bei der Arbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
- Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflektion des Umgebungslichts gemessen.Tageszeit und Jahreszeit.
- Die Entfernung der Erkennung hängt mit der Höhe der Personen, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebungstemperatur usw. zusammen.Wenn sich die Umgebungstemperatur dem Temperaturbereich des menschlichen Körpers nähert (36°C~37°C/96Wenn die Umgebungstemperatur oder die Temperatur des LED-Treys höher als 55 °C/131 °F ist, kann eine falsche Auslösung auftreten.Bitte versuchen Sie, die Empfindlichkeit zu reduzieren, um zu verbessern. Bleibt ein falscher Auslöser, sollte der PIR-Sensor nicht für den Raum geeignet sein.
- Bei der Erfassung der Fläche handelt es sich um einen typischen Wert, der mit 165 cm hohen Prüfern in einer offenen Raumumgebung gemessen wurde.
- Dieses Produkt muss mit SpannungsstabilisatorenDC Leistung Versorgungmit einer Eingangsspannung, die stabil ist, und einem geringen Wellenfaktor (Wellenfaktor kleiner als 100 mV; Laststrom größer als 25 mA).
- Wenn Sie in einer neuen Umgebung installieren, installieren und testen Sie bitte zunächst mindestens 5 Stück Produkt vor der Masseninstallation.
- PIR ist ein pyroelektrischer Infrarot-Sensor, der Veränderungen in Infrarotstrahlen erkennt.die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, und andere damit zusammenhängende Umweltfaktoren und Verstöße gegen die Anwendung des PIR-Grundsatzes.
- Bei der Erkennung anderer Wärmequellen als des menschlichen Körpers aufgrund der folgenden Phänomene kann die PIR falsch ausgelöst werden.
1. Wenn kleine Tiere in den Nachweisbereich gelangen
2. Wenn Fern-Infrarotstrahlen von Sonnenlicht, Auto-Scheinwerfer, Glühlampen usw. direkt dem Sensor ausgesetzt sind
3Wenn sich die Temperatur im Nachweisspielbereich drastisch durch warme Luft, kalte Luft aus kalten Gewächshausgeräten, Wasserdampf aus Luftbefeuchtern usw. ändert.
- Bei der Erkennung von Wärmequellen aufgrund folgender Phänomene darf die PIR nicht ausgelöst werden:
1Wenn Stoffe wie Glas und Acryl vorhanden sind, die die Übertragung von Ferninfrarotstrahlen zwischen Sensor und Detektionsobjekt blockieren.
2Die Wärmequelle innerhalb des Detektionsbereichs bewegt sich kaum oder bei hoher Geschwindigkeit.
