Produktdetails
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
Hinterlass eine Nachricht
Produkt-Beschreibung

[Eigenschaften des Produkts]



  • Eingebettete Anzeigensensor, Standard-Schnittstelle zhaga20
  • Einführung patentierter Mikrowellenantennentechnologie mit 24 GHz, Unterstützung einer Installationshöhe von maximal 4 m
  • Mit deutscher HF-Technologie 5 Jahre Produktgarantie
  • Bewegungs-, Nebenbewegungs- und Tageslichtsensorfunktionen
  • Anwendbar für Toilettenräume, Wohnzimmer, Küchen und andere Räume, in denen Bewegung und kleine Bewegungserkennung erforderlich sind
  • Gruppenverbindungen per 2.4G-Wireless, keine Verbindung oder Gateway.
  • Ausgang 0-10V dim oder PWM dim, 2-stufige/3-stufige Dimfunktion.
  • Alle Sensorparameter können per Fernbedienung eingestellt werden.



[Parameter]



Eingabe
Nennspannung 12±1VDC
Arbeitsstrom 90 ± 5 mA
Spannung der Welle < 100mVp-p
Ausgabe
Ausgangssignal MC182D 99 B1 MC182D 99 1 B1
0-10VDC-Dimmsignal PWM-Dimmsignal
SensorPArametern
Arbeitsfrequenz 24 GHz bis 24,25 GHz, ISM-Band
Übertragungskraft Maximal 6 dBm.
Nachweisbereich 100% / 75% / 50% / 25% (MH17); 100% / 50% / 25% (MH15)
Halte Zeit

30 Sekunden/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min (MH15)

Bereitschaftszeitraum

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)

Standby-DIM-Ebene 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15)
Taglichtsensor Tageslichtschwelle

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((Ausgeschaltet)) ((MH17)

15Lux/50Lux/(Ausgeschaltet) ((MH15) ((Umgebungslichtdiffusionszustand)

Ernte bei Tageslicht

100L/200L/300L/400L/500L/600L/Ausgeschaltet

(MH17 drücken)

Standby-Dunkelheitsstufe 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15)
Nachweisbereich (Radius)

Deckeninstallation mit einer Höhe von 3 m

Bewegung und geringfügige Bewegung: r≥2,5 m

Prüfbedingungen: 100% Empfindlichkeit, 60 m2 offener Raum im Innenraum

Installationshöhe 3 m (maximal 4 m)
Funkparameter
Betriebsfrequenz 20,400 bis 2,483 GHz
Übertragungskraft 6 dBm
Gruppe Eine Gruppe maximal 32 Knoten
Übertragungsdistanz 15 m MAX ((Distanz von Punkt zu Punkt in offenem Bereich)
Umwelt
Betriebstemperatur (Ta) -35°C bis 60°C
Speichertemperatur Luftfeuchtigkeit -40°C bis +80°C: ≤85% (nicht kondensierend)
ZertifizierungSZwerge
Zertifizierung CE-Nummern
Umweltanforderungen Einhaltung der RoHS 2.0, Reichweite
IP-Bewertung IP20
Schutzklasse Klasse II
Anderes
Verkabelung 3 Pins PH2.0 Endgerät
Anforderungen an die Installation Außen-Zhaga-Buch20-Anlage
Anforderungen an die Verpackung Schablonen + Karton (K=A)
Nettogewicht ±3 g
Lebensdauer 5 Jahre Garantie @ Ta



[Funktionsbeschreibung]



RFunktion ON-OFF

Standby-Zeitraum wird auf 0s gesetzt
RDoppelstufige Dämpfung Stand-by-Zeitraum auf +∞, Tageslichtsensor auf hoch eingestellt
RDrei-Stufen-Dimmung Stand-by-Zeitraum auf 5 min/10 min festgelegt werden
RErnte bei Tageslicht Stand-by-Zeitraum auf ′+∞′, Tageslichtsensor auf ′LOW/MED′ eingestellt
Tageslichtpriorität N/A
RGruppenbildung Entfernungsgruppe 1-8 und Satz Rx-Signal für den Sensor



[Diagramm]

  • Abmessungen (Einheit: mm)

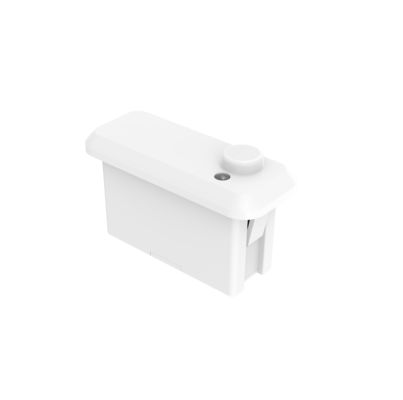

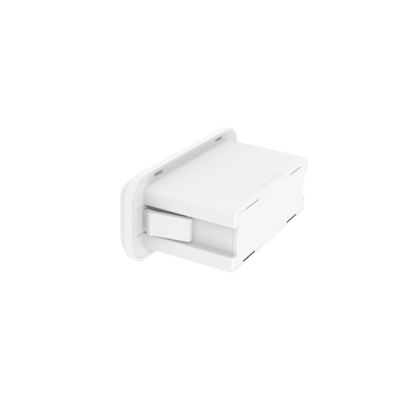

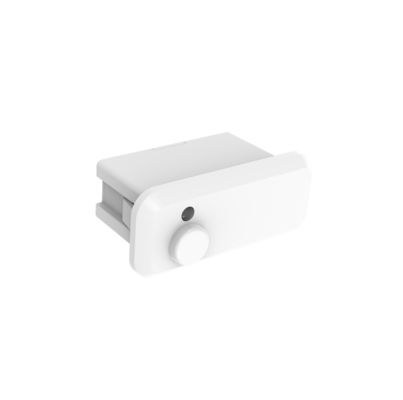

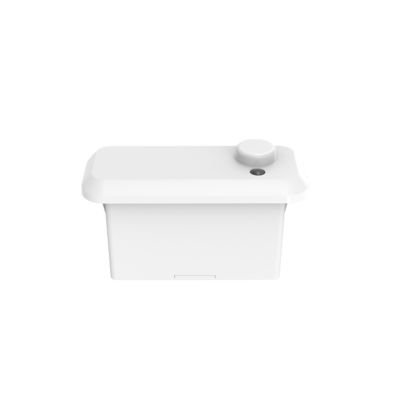

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 02.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 1

  • Funktion

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 2

  • Verkabelung

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 3

  • Installationsanleitung

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 42.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 5



[Erkennungsbereich]

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 6

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 7

Der AntragSignal          KleinerBewegungssignal

Anwesenheit von Menschen:der menschliche Körper im Nachweisbereich zu erkennengroßBewegungssignale(zu Fuß)Um die Induktion auszulösenundAusgang hohe Ebene (z. B. Steuereinrichtungen eingeschaltet und ausgeschaltet), und dann erkennenKleine BewegungSie können sich auch an die Symptome des Schreibens orientieren (Körper nach vorne, nach hinten lehnen, Gliedmaßen schwenken, den Kopf schütteln, tippen, Mobiltelefone spielen usw.).Kleine Bewegungen(Siehe unten.)Eins sowie der Erkennung von menschlichen Atemwegssymptomen, die durch die Bauchhöhle, die Brustvergrößerung verursachtusw.Um ein hohes Produktionsniveau aufrechtzuerhalten (z. B.sSteuerlichtsimmer eingeschaltet)



Menschliche Abwesenheit: kein Signal im Erkennungsbereich und niedriges Ausgangsniveau (Steuerleuchte aus)



[Fernbedienung]MH15



2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 8

MH17



2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 9

2.4G RF Funk-Netzwerk Mikrowellen-Sensor für Panel- und Linearleuchten mit Tageslicht-Erntefunktion 10



[Initialisierung]



Nach dem Einschalten schaltet der Sensor das Licht automatisch bei 100% Helligkeit ein und überprüft selbst für 45s-60s. Während der Initialisierung kann der Sensor keine Bewegung erkennen.Es geht nach der Initialisierung in den Sensormodus., während derer die Leuchte bei 100% Helligkeit bleibt.



[Standard-Einstellung]

Empfindlichkeit: 100%, Wartezeit: 5 s, Tageslichtsensor: Deaktiviert, Standby-Zeitraum: 0 s, Standby-Dimmstand: 20%



[Mitteilung über die Anmeldung]

Ich...Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Konfiguration den Strom aus.

Ich...Das Produkt hat eine gute Durchdringungsfähigkeit von Kunststoff, Holz usw., aber die Antenne des Mikrowellenmoduls darf keine Metallzubehör oder Metallhülsen, Glashülsen usw. direkt vor oder in der Nähe haben.Andernfalls beeinträchtigt dies die Antennenübertragung und -empfang..

Ich...Die Messdistanz wird von der Installationshöhe, der Größe des zu erfassten Objekts, der Bewegungsgeschwindigkeit, der Auswirkungen der Installationsumgebung beeinflusst.und die Entfernung in verschiedene Richtungen haben ein gewisses Maß an Variabilität.

Ich...Die Tageslichtschwelle ist in einer sonnigen Umgebung, ohne Schatten und bei diffusen Umgebungslichtreflexionsbedingungen.der vom Lichtsensor ermittelte Tageslichtwert kann unterschiedlich sein,.

Ich...Es wird empfohlen, dass die Installationsdistanz des Produkts mehr als 1,5 m beträgt; die Installationsdistanz zwischen dem Produkt und dem Router sollte mehr als 1,5 m betragen.so dass der normale Betrieb des Mikrowellensensors nicht gestört wird.

Ich...Die Montageebene des Produkts (z. B. Aluminiumsubstrat, PCB-Platte) muss eine gewisse Höhendifferenz von der Antennenebene des Mikrowellenmoduls aufweisen.und die Antennenebene des Mikrowellenmoduls sollte um mehr als 5 mm höher als die nahegelegene Ebene sein, um den besten Nachweiseffekt zu erzielen.

Ich...Eine Gleichstromversorgung mit stabiler Ausgangsspannung, niedrigem Strom und Rippelkoeffizient ist zu verwenden; der Rippel der Stromversorgung sollte weniger als 50 mV betragen.und der Mindestlaststrom der Stromversorgung sollte mehr als 120mA betragen, und es wird auch empfohlen, einen Elektrolytkondensator von mindestens 100 uF am VCC-Endgerät der Eingangsstromversorgung zu installieren.

Ich...Installation des Produkts so weit wie möglich von großen Metallausrüstungen, Rohrleitungen, Klimaanlagen, Abluftöffnungen, Rauchmaschinen und anderen Szenen entfernt,Um zu vermeiden, dass die Vibration der Ausrüstung die Detektion beeinträchtigt.

Ich...Das Mikrowellenmodul sollte sich nicht in der Nähe der Wechselstromversorgung befinden, nicht in der Nähe der Stromversorgungsbrücke, des Transformators, der Schaltrohre und anderer Hochleistungsgeräte sein,Um zu vermeiden, dass Hochfrequenzsignale den normalen Betrieb des Mikrowellenmoduls beeinträchtigen.

Ich...Produktkonstruktion: Antennenoberfläche des Mikrowellenmoduls und seiner nahegelegenen Schaltkreise, um den Stromfluss großer Ströme zu vermeiden, wobei Transformatoren oder Hochfrequenzkomponenten in der Nähe vermieden werden,Der Abstand sollte so weit wie möglich mehr als 10 mm betragen..

Ich...Bei der Verkabelung sollten die Antennenseite und die Bauteilsseite auf der Rückseite des Produkts nicht mit Leitungen bedeckt sein oder große Ströme durchströmen.so dass der normale Betrieb des Sensors nicht beeinträchtigt wird.

Ich...Die Vorderseite des Produkts und die Nähe dürfen nicht mit Metallzubehör oder Glasblock ausgestattet sein, um den normalen Betrieb des Sensors nicht zu beeinträchtigen,während die Dicke des Kunststoffs so weit wie möglich wählen weniger als 1 mm, zu dick beeinträchtigt die Detektion von Mikrowellenmodulen und die Richtbarkeit; Mikrowellenantennen-Ebene und die Abstand von der Hülle sollte größer als 3,2 mm sein

Ich...Die Antennenoberfläche des Produkts und die Metallfläche (Aluminium-Substrat, Eisenhülle) müssen eine gewisse Höhendifferenz aufweisen, der empfohlene Abstand beträgt mehr als 0,5 mm.

Wenn sich die Produktstruktur, der Stromversorgungsmodus/Schaltung, die Vorderdecke der Sensorantenne usw. ändert, teilen Sie bitte den Sensorhersteller mit, um zu bestätigen, dass das Produkt nicht unsachgemäß funktioniert.Ansonsten, trägt der Hersteller keine entsprechende Verantwortung für die Anomalie.
