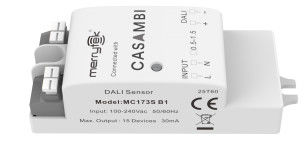

DALI2 Casambi-Mikrowellen-Netzwerk-Sensor, geeignet für Deckenlicht
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED, TUV |
| Modellnummer | MC173S B1 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schaufelbeutel + Karton + Karton(K=A) |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Betriebsspannung | 220-240VAC | Standby-Leistung | ≤ 0,5 W |
|---|---|---|---|
| Betriebsmodus | DALI-2-Signal | Montagehöhe | 3 m (maximal 6 m) |
| Betriebstemperatur | -25 bis 60°C | Bescheinigung | CE, RED, TUV |
| Lebensdauer | 5 Jahre Garantie @ Ta |
Produkt-Beschreibung
[Eigenschaften des Produkts]
- Casambi Bluetooth Mesh Networking wurde übernommen, Casambi App wurde verwendet, um Parameter zu entwerfen und Anwendungsszenarien festzulegen, DALI Mikrowellen-Sensor
- Einhaltung der neuen ERP-Normen; geringe Bereitschaftsleistung.
- 5.8GHz Mikrowellen ohne Lizenz ISM-Wellenband; Massenbestellungen entsprechen der Genehmigung von RED&TUV&DALI-2.
- Kompaktes Design, kann in die meisten Leuchten eingebaut werden.
- Die Eingangs- und Ausgangstermine sind bequem zu verbinden.
- Fünfjährige Garantie
[Parameter]
| Eingabe | |
| Nennspannung | 220-240VAC 50/60Hz |
| Standby-Leistung | ≤ 0,5 W |
| Überspannungstest | L-N: 1 kV |
| Ausgabe | |
| Ausgangssteuerung | √DALI-2-Signal |
| Sensorparameter | |
| Betriebsfrequenz | 50,8 GHz ± 75 MHz, ISM-Wellenband. |
| Übertragungsleistung | 1mW max. |
| Ermittlung des Radius | Deckenanlage 3 m Höhe: 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 3,5 m |
| Montagehöhe | 3m (max. 6m) |
| Empfindlichkeit des Sensors | Einstellung der Casambi App |
| Wartezeit | Einstellung der Casambi App |
| Taglichtsensor | Einstellung der Casambi App |
| WirelessParameter | |
| BLE-Modul | Casambi Bluetooth |
| Arbeitsfrequenz | 2.402-2.480 GHz |
| Übertragungsleistung | +7 dBm (max) |
| Übertragungsdistanz | 20 m ((sichtbare Entfernung) |
| Identifizierung der Anlage | 35480 |
| Umwelt | |
| Betriebstemperatur | -25 bis 60°C |
| Speichertemperatur | -40°C bis 80°C, Luftfeuchtigkeit: ≤85% ((Nicht kondensierend) |
| Höchstschalentemperatur (Tc) | 80°C |
| Zertifikatsstandard | |
| Bescheinigung | CE, RED, TUV |
| UmweltAnforderung | Konformität mit RoHS 2.0Erreichen |
| IP-Bewertung | IP20 |
| Produktkategorie | Klasse II |
| Andere | |
| Verkabelung | mit einer Breite von mehr als 20 mm,2 |
| Einrichtung | Eingebettet |
| Paket | Schaufelbeutel + Karton + Karton(K=A) |
| Nettogewicht | 40.2±3 g |
| Lebensdauer | 5 Jahre Garantie @ Ta |
[Produktinformationen]
- Abmessungen (Einheiten: mm)
- Funktion
- Verkabelung
[Installationsanleitung]
- Ich weiß.
- Ich weiß.
| Anmerkung: |
Bei der Installation ist darauf zu achten, dass die Mikrowellenantenne nicht durch Metall blockiert wird. |
[Erkennungsbereich]
[Initialisierung]
Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit ein und schaltet das Licht nach 10 Sekunden aus.
[Standard-Einstellung]
Empfindlichkeit: 100%, Wartezeit: 5 Sekunden, Tageslichtsensor: Deaktivieren
[Anmeldeerklärung]
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung oder Einstellung der DIP-Schalter den Strom aus.
- Mikrowellen können nicht durch Metall dringen. Legen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metalllampe. Weder Metall noch Glas dürfen über dem Produkt liegen.Wenn die Antenne durch die Metallplatte gehen muss, stellen Sie bitte sicher, dass die Spitze des Sensors nahe an der Metallplatte liegt.
- Es wird empfohlen, dass der Abstand zwischen den Sensoren größer als 2 m ist.und der Installationsabstand zwischen Sensoren und Routern wird empfohlen, größer als 2 m zu sein.. Die Antennenoberfläche des Mikrowellensensors sollte von den Eingangs-AC- und Ausgangsgleichströmungen entfernt sein, um zu vermeiden, dass niedrige/hohe Frequenzsignale den normalen Betrieb der Mikrowellensensorantene beeinträchtigen.
- Die Empfindlichkeitsfläche hängt mit der Bewegungsgeschwindigkeit von Gegenständen, der Größe der bewegten Gegenstände, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. zusammen.Bei der Bestimmung des Erfassungsbereichs wird der typische Wert gemessen, der von 165 cm hohen Prüfern in einer offenen Raumumgebung gemessen wurde..
- Dieses Modell eignet sich für die Installation an der Decke. Bei Wandinstallation wird die Mikrowellensensor-Erkennungsfläche erheblich erhöht.und es kann das Phänomen der Mikrowellen durchdringen Wand oder das Licht nicht ausgehenWenn die Empfindlichkeit 10% nicht verwendet werden kann, vermeiden Sie die Wandinstallation oder bitten Sie den Hersteller um technische Unterstützung.
- Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und in einem Umgebungslicht diffusen Reflexionszustand gemessen.Unterschiedliche Umgebung und Klima verursachen unterschiedliche Helligkeitswerte, die der Tageslichtsensor misst.
- Der Sensor sollte nicht durch Metall, PCB, LED-Tray usw. bedeckt oder verborgen sein.Der Abstand zwischen der Sensorantene und den umgebenden Materialien sollte größer als 5 mm sein.In der Nähe der Sensorantenne sollten keine Metall- oder PCB-Spuren vorhanden seinDie empfohlene Abdeckungsdicke beträgt 2 mm und der Abstand zwischen Sensorantenne und Abdeckung sollte größer als 3,2 mm sein.
- Vibrationssignale werden als bewegliche Signale zum Auslösersensor betrachtet.Klimaanlagen, Abluftöffnungen, Rauchabluchtauspuffmaschinen, schüttelnde Ventilatoren usw. Haustiere im Erkennungsbereich können einen falschen Auslöser verursachen.
- Die Antennenoberfläche des Mikrowellenmoduls sollte von Eingangs-AC, Ausgangs-DC, Geradlinerbrücke, Transformator,Schaltrohr und andere Hochleistungsgeräte zur Vermeidung von Hochfrequenzsignalen, die den normalen Betrieb der Mikrowellen-Sensor-Antenne beeinträchtigen.
- Der Sensor ist nur für den Innenbereich geeignet. Der wasserdichte Effekt für den Außenbereich oder Halbbereich wird beeinträchtigt. Wind, Regen und sich bewegende Gegenstände können eine falsche Auslösung verursachen.Wenn der Sensor in einer Metalllampe installiert ist, eine reflektierende Metalloberfläche oder eine kleine geschlossene Umgebung, wird die Mikrowelle mehrfach reflektiert und eine falsche Auslösung verursachen,Bitte reduzieren Sie die Empfindlichkeit oder bitten Sie den Hersteller um technische Unterstützung..
- Wenn die Umgebungstemperatur über 80 °C liegt, kann der Übertemperaturschutz aktiviert werden (automatische Wiederherstellung nach Abkühlung)
- Für die neue Installationsumgebung wird empfohlen, vor der Installation 5 Stück Proben zu testen.
