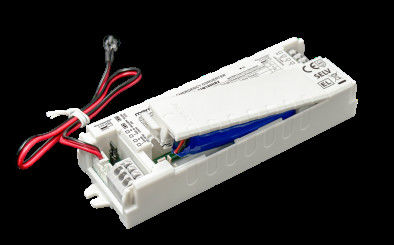

Hochspannungs-Ausgangs-Stromversorgungs-Treiber 50-180V LifePO4 1W Notfallpaket mit 5-jähriger Garantie
| Herkunftsort | aus China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, UKCA, UN38.3, MSDS |
| Modellnummer | Die Daten sind in der Tabelle 1 aufgeführt. |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
| Zahlungsbedingungen | T/T oder Western Union |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennspannung der Eingabe | 220-240Vac 50Hz /60Hz | Notstrom | 1W (kann angepasst werden) |
|---|---|---|---|
| Notzeit | 180 Minuten (kann angepasst werden) | Gewährleistung | 5 Jahre |
| Ausgangsspannung der Last | 50 bis 180 Vdc | Arbeitstemperatur | 0°C bis 50°C |
| IP-Bewertung | IP20 | Typ der Batterie | LifePO4 3,2 V 1800 mAh |
| Hervorheben | 1W Notfallpack-Treiber,LifePO4 Notfallpack-Treiber,Hochspannungs-Ausgangs-Stromversorgungsantrieb |
||
Produkt-Beschreibung
Hochspannungsausgang 50-180 V LifePO4 1W Notfallpaket mit 5 Jahren Garantie-Stromversorgungsfahrer
1. Beschreibung
1) Konstante Ausgangsleistung LED -Notstromversorgung mit einem breiten Ausgangsspannungsbereich.
2) Eingangsrelaisumschaltung.
3) hohe Sicherheit, hohe Leistung, Langlebens -Lifepo4 -Batterie.
4) mit Batterieverwaltung.
5) Manuelle Test- und automatische Testauswahl.
2.Parameter
| Teil | Modellnummer | KE022-01AM180HB | |
| Nennspannung | 220-240VAC 50Hz /60 Hz | ||
| Bewertungsstrom | 0,06a max. @230vac | ||
| Eingabeeingangsstrom eingeben | 30a (Twidth = 100us 50% ipeak)@230 VAC (Kaltstart bei Volllast) | ||
| Leistungsfaktor | ≥0.5@230vac | ||
| Eingabemittel | <3w | ||
| Batterieladstrom (max) | 240 mA | ||
| Batterieladezeit | 24 Stunden max. | ||
| Notfallteil | Betriebsart | Notfallmodus | |
| Lasttyp | LED | ||
| Notfall | 1W | ||
| Notzeit | 3 Stunden | ||
| Lastausgangsstrom | 20-5 mA | ||
| Lastausgangsspannung | 50-180VDC | ||
| Batterie | LifePO4 (die Batteriekapazität entspricht der Notzeit bei 25 ℃) | 3,2 V 1800mah | |
| Batteriegarantie | Garantie 5 Jahre. | ||
| Anforderungen an den Ausnahme von Treiber | Stromstrom | 8a | |
| Eingabestrom | 3 a max. | ||
| Ausgangsstrom | 2a | ||
| LED -Indikation | Ladung | Greenlight | |
| Fehler | Grünes Licht aus | ||
| Notfallfunktionstest | Manueller Test | Pin kurz | |
| Autotest | Pin öffnen | ||
| Auto -Tests | Fehler / Test / Status | Grund | Status der Ladeanzeige |
| Batterie voll aufgeladen und betriebsbereit | Standardtäglicher Gebrauch | ||
| Solid grün | |||
| Batterieladung | Erstladung/Batterieaufholung | ||
| Grüne blinkend 1 Sek. 1 Sek. Aus | |||
| Auto -Test 3 Stunden (alle 12 Monate) | Periodischer Selbsttest | ||
| Grüne blinkend 3 Sekunden auf 1 Sek. Aus | |||
| Auto -Test 5 min (alle 30 Tage) | Periodischer Selbsttest | ||
| Grüne blinken 3 Sekunden auf 3 Sekunden aus | |||
| Durationstestfehler | Versagte den 3-stündigen jährlichen Test | ||
| Blinken rot 0,5 Sekunden auf 0,5 Sekunden aus | |||
| LED -Fehler | Nicht angeschlossen oder beschädigt/fehlerhaft | ||
| Blinken rot 2 Sekunden auf - 2 Sekunden außerhalb | |||
| Batterie getrennt/fehlerhaft | Nicht angeschlossen oder beschädigt/fehlerhaft | ||
| solide rot | |||
| Notfallschutz | Batterieüberladung/Tiefausflussschutz | Ja | |
| Ausgangsüberspannungsschutz | Ja | ||
| Ausgabeüberlastschutz | Ja | ||
| Ausgangskurzschlussschutz | Ja | ||
|
Betrieb Umfeld |
Betriebstemperatur/Luftfeuchtigkeit | 0 ℃…+50 ℃; Luftfeuchtigkeit: 20%-75%(ohne Kondensation) | |
| Lagertemperatur/Luftfeuchtigkeit | -5 ℃ -35 ℃ | ||
| Fall Max. Temperatur (TC) | 75 ℃ | ||
|
Sicherheit & EMC |
Spannung standhalten | 3000 VAC 5MA 60S (Eingabe „L n“-Ausgabe “Sec+ Sec-) | |
| Sicherheitsstandard | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| EMC Standard | EN55015, EN61000-3-2, EN61000-3-3 | ||
| Batteriestandard | UN38.3 | ||
| Umweltschutzanforderungen | Konform für ROHS | ||
| Zertifizierung | Ce | ||
| Andere | Eingangs-/Ausgangsspezifikation (Anschluss/Verkabelung) | Drücken Sie Klemme, Drahtdurchmesser: 0,5-0,75 mm2 | |
| IP -Bewertung | IP20 | ||
| Art des Schutzes | Klasse 2 | ||
| Installationstyp | Integrierte Installation | ||
| Installationsdimension | 134*42*22 mm | ||
| Verpackungsbedarf | Weiße Box+Bedienungsanleitung+Klappbrett+Außenkarton (k = a) | ||
| Gewicht: Notstromversorgung | 150g | ||
| Lebensdauer | 5 Jahr @TA (Batterie nicht enthalten) | ||
|
Anmerkungen: Alle Parameter werden auf der Eingangsspannung 230 VAC, Umgebungstemperatur 25 ℃ getestet, sofern nicht anders angegeben. |
|||
3. Dimension (Einheit: MM)
4. Schaltplan
ODER
5.Manueller Test- und Autotest -Schalter
6.Drahtvorbereitung
- Fester oder gestrandeter Drahttyp: 0,5 -0,75 mm2
- Verwenden Sie mit einem Schraubendreher, um die Kabel von den Klemmen zuzugreifen oder zu entfernen, um die Knöpfe nach unten zu drücken
7.Manuelle Test- und Betriebsanweisungen
1). Stellen Sie vor der Installation Pin kurz ein: Manueller Test.
2). Schließen Sie den Draht gemäß dem Schaltplan an.
3). L, n Strom einschalten, S1 einschalten. Anschließend wird die Lastlampe eingeschaltet, das Notfall -Antriebslicht wird umweltfreundlich, die Notstromversorgung wird normalerweise aufgeladen. Schalten Sie den Schalter S1 aus und die Lastlampe schaltet sich aus.
4). Notfallsimulation: Einschalten, die Lastlampe eingeschaltet, den Schalter (Testschalter) drücken und dann in den Notfallmodus umschalten, und die Anzeigeleuchte des Notfallfahrers wird gelöscht. Lösen Sie den Schalter (Testschalter), dann wird die Lampe vom LED -Treiber angetrieben, das Anzeigenlicht wird eingeschaltet.
8.Automatischer Test& Betriebsanweisungen
1). Stellen Sie vor der Installation den Pin geöffnet: Automatischer Test.
2). Schließen Sie den Draht gemäß dem Schaltplan an.
3). L, n Kraft, starten Sie die Uhr und periodischer Selbsttest. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung erneut aus.
9.Batterieanmeldung
1). Die Batterie sollte bei normalen Gebrauchsbedingungen halbjährlich aufgeladen und entladen werden.
2). Schließen Sie nicht an die Schaltung an, wenn die Batterie nicht verwendet wird, um eine Überwachung der Batterie aufgrund des Selbstkonsums der Leiterplatte zu verhindern.
3). Bitte behalten Sie die Batterie bei der Installation und Verwendung von der Wärmequelle von und können Sie sie nur in einem bestimmten Arbeitstemperaturbereich verwenden.
4). Die Batterie sollte in einer kühlen und trockenen Umgebung gelagert werden.
5). Nach langer Zeit der Lagerung wird die Batterie alle 12 Monate nach Bedarf gefahren.
6) .AC-Strom ist ausgeschaltet, und die Uhr dauert 7 Tage, Strom und Wiederzeit. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung erneut aus.
