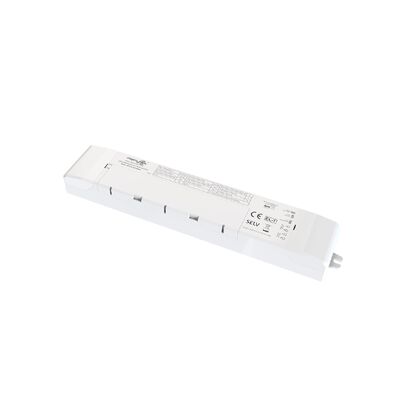

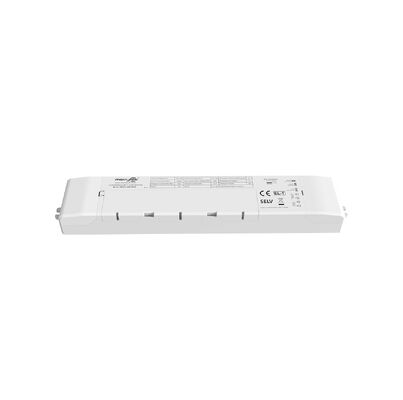

3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie

  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
Herkunftsort China
Markenname Merrytek
Zertifizierung CE, UKCA, UN38.3, MSDS
Modellnummer KE036-03AM180HB
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Nenneingangsspannung 220-240Vac 50Hz /60Hz Notfall 3W (kann besonders angefertigt werden)
Notfallzeit 180 Minuten (kann angepasst werden) Garantie 5 Jahre
Ausgangsspannung der Last 10-60Vdc Arbeitstemperatur 0 ℃ ~ 50 ℃
IP-Bewertung IP20 Akku-Typ LebenszeitPO4 6,4V 1800mAh
Hervorheben

3W LED-Notfallantrieb

,

Notfallpackung für Selbstprüfung

,

5 Jahre Garantie für Notfallfahrer
Hinterlass eine Nachricht
Produkt-Beschreibung
3W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Laufzeit und 5 Jahren Garantie
Produktübersicht

Konstantleistungs-LED-Notstromversorgung mit umfassenden Sicherheitsmerkmalen und langlebiger LiFePO4-Batterietechnologie.

  • Großer Ausgangsspannungsbereich für vielseitige Anwendungen
  • Eingangsrelais-Schaltung für zuverlässigen Betrieb
  • Hohe Sicherheit, Hochleistungs-LiFePO4-Batterie mit verlängerter Lebensdauer
  • Integriertes Batteriemanagementsystem
  • Erhältlich in Standard- und Selbsttest-Notfallpackungskonfigurationen
Technische Daten
Ladeparameter
Modell-Nr. KE036-03AM180HB
Nenneingangsspannung 220-240Vac 50Hz/60Hz
Nenneingangsstrom 0,06A Max. @230Vac
Eingangs-Einschaltstrom 10A (Twidth=100us 50% Ipeak) @230Vac (Kaltstart bei Volllast)
Leistungsfaktor ≥0,5@230Vac
Eingangsleistung <4W@230Vac
Batterieladestrom 250mA Max.
Batterieladezeit 24 Stunden Max.
Notfallparameter
Betriebsart Notfallmodus
Lasttyp LED
Notstrom 2,5W
Notfallzeit 3 Stunden
Lastausgangsstrom 250-40mA
Lastausgangsspannung 10-60Vdc
Batterie LiFePO4 6,4V 1,8Ah (Kapazität entspricht Notfallzeit bei 25℃)
Batteriegarantie 5 Jahre @25℃
Treiberanforderungen
Stoßstrom 8A
Eingangsstrom 3A Max.
Ausgangsstrom 2A Max.
LED-Anzeige & Selbsttest
Status/Zustand Grund Anzeigestatus
Batterie voll geladen und betriebsbereit Standard-Tagesbetrieb Dauerhaft grün
Batterie wird geladen Erste Ladung/Batterie-Auffüllung Grün blinkend 1 Sekunde an, 1 Sekunde aus
Selbsttest 3 Stunden (alle 12 Monate) Periodischer Selbsttest Grün blinkend 3 Sekunden an, 1 Sekunde aus
Selbsttest 5 Min. (alle 30 Tage) Periodischer Selbsttest Grün blinkend 3 Sekunden an, 3 Sekunden aus
Dauertestfehler Automatischer Test fehlgeschlagen Rot blinkend 0,5 Sekunden an, 0,5 Sekunden aus
LED-Fehler Nicht eingesteckt oder beschädigt/defekt Rot blinkend 2 Sekunden an - 2 Sekunden aus
Batterie getrennt/defekt Nicht eingesteckt oder beschädigt/defekt Dauerhaft rot
Schutzfunktionen
Batterie-Überlade-/Tiefentladeschutz Ja
Ausgangs-Überspannungsschutz Ja
Ausgangs-Überlastschutz Ja
Ausgangs-Kurzschlussschutz Ja
Betriebsumgebung
Betriebstemperatur/-feuchtigkeit 0℃…+50℃, Feuchtigkeit: 20 %-75 % (ohne Kondensation)
Lagertemperatur/-feuchtigkeit -5℃-35℃
Gehäuse Max. Temp (Tc) 75℃
Sicherheit & Konformität
Spannungsfestigkeit 3000Vac 5mA 60s (Eingang "L N" - Ausgang "SEC+ SEC-")
Sicherheitsstandard EN61347-1, 60598-2-22, 61347-2-7, 62034
EMV-Standard EN55015, EN61000-3-2, EN61000-3-3
Batteriestandard UN38.3
Umweltschutz Konform mit RoHS
Zertifizierung CE
Physikalische Spezifikationen
Eingangsanschluss/-verdrahtungsspezifikation Pressanschluss, Drahtdurchmesser: 0,75-2,5 mm²
Ausgangsanschluss/-verdrahtungsspezifikation Pressanschluss, Drahtdurchmesser: 0,75-1,5 mm²
IP-Schutzart IP20
Schutzart Klasse II
Installationsart Unabhängige Installation
Installationsabmessung 232×45×25mm
Verpackungsanforderung Weißer Karton + Bedienungsanleitung + Trennwand + Umkarton (K=A)
Gewicht 208±5g
Lebensdauer 5 Jahre @Ta

Alle Parameter werden bei einer Eingangsspannung von 230 VAC und einer Umgebungstemperatur von 25℃ getestet, sofern nicht anders angegeben.

Produktabmessungen
3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 0
Verdrahtungsdiagramme
3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 1
Abb. A: Anschluss mit LED-Treiber und LED-Modul
3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 2
Abb. B: Direkter Anschluss mit LED-Modul
3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 3
Abb. C: Schleifenkonfiguration mit LED-Modul
3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 4
Abb. D: Alternativer Anschluss mit LED-Treiber und LED-Modul
Testmodus-Konfiguration
Testmodus J1-Einstellung
Automatischer Test 3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 5
Manueller Test 3W Standard- und Self-Test-Notfallpakete mit 3 Stunden Dauer und 5 Jahren Garantie 6
Anweisungen zur manuellen Testbedienung
  1. Vor der Installation Pin kurzschließen: Manueller Test
  2. Verdrahtung gemäß Verdrahtungsdiagramm anschließen
  3. L, N einschalten, Schalter S1 einschalten. Dann leuchtet die Lastlampe, die Notstromtreiber-Anzeige leuchtet grün, die Notstromversorgung lädt normal. Schalter S1 ausschalten; die Lastlampe erlischt
  4. Notfallsimulation: Einschalten, die Lastlampe leuchtet, Schalter (TEST SWITCH) drücken, dann in den Notfallmodus schalten, die Anzeige des Notstromtreibers erlischt. Schalter (TEST SWITCH) loslassen, dann wird die Lampe vom LED-Treiber mit Strom versorgt, die Anzeige leuchtet
Anweisungen zur automatischen Testbedienung
  1. Vor der Installation Pin offen einstellen: Automatischer Test
  2. Verdrahtung gemäß Verdrahtungsdiagramm anschließen. Entfernen Sie den Testschalter am LED-Notstromtreiber
  3. L, N einschalten, die Uhr starten und den periodischen Selbsttest durchführen. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und stellen Sie die Zeit neu ein
Hinweis zur Batterieverwendung
  1. Die Batterie sollte unter normalen Nutzungsbedingungen halbjährlich geladen und entladen werden
  2. Schließen Sie die Batterie nicht an den Stromkreis an, wenn die Batterie nicht verwendet wird, um eine Tiefentladung der Batterie aufgrund des Eigenverbrauchs der Leiterplatte zu verhindern
  3. Bitte halten Sie die Batterie bei der Installation und Verwendung von der Wärmequelle fern und lassen Sie sie nur in einem bestimmten Betriebstemperaturbereich zu
  4. Die Batterie sollte in einer kühlen und trockenen Umgebung gelagert werden
  5. Nach längerer Lagerung wird die Batterie alle 6 Monate wie erforderlich zyklisch betrieben
  6. Die Wechselstromversorgung ist ausgeschaltet, und die Uhr läuft 7 Tage lang. Einschalten und die Zeit neu einstellen. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und stellen Sie die Zeit neu ein
