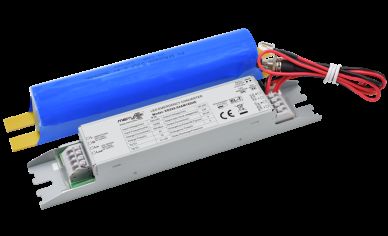

3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Herkunftsort China
Markenname Merrytek
Zertifizierung CE, UKCA, UN38.3,MSDS
Modellnummer KE028-03AM180HE
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Nenneingangsspannung 220-240Vac 50Hz /60Hz Notstrom 3W (kann besonders angefertigt werden)
Notfallzeit 180 Minuten (kann angepasst werden) Garantie 5 Jahre (einschließlich Batterie)
Ausgangsspannung der Last 80-200Vdc Arbeitstemperatur 0℃~50℃
IP-Bewertung IP20 Akku-Typ LebenszeitPO4 6,4V 1800mAh
Hervorheben

3W LED-Notfallantrieb

,

Notfallpackung für Selbstprüfung

,

80-200Vdc Notstromtreiber
Hinterlass eine Nachricht
Produkt-Beschreibung
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang
Produktübersicht

LED-Notstromversorgung mit konstanter Ausgangsleistung und breitem Ausgangsspannungsbereich, mit Eingangsumschaltung und Hochleistungs-LiFePO4-Batterietechnologie.

  • Eingangsumschaltung
  • Hohe Sicherheit, hohe Leistung, langlebige LiFePO4-Batterie
  • Integriertes Batteriemanagementsystem
  • Manuelle Überprüfung und Selbsttestauswahl
Technische Parameter
Ladeabschnittsspezifikationen
Parameter KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Nenneingangsspannung 220-240Vac 50Hz/60Hz
Nenneingangsstrom 0,06A Max. @230Vac
Einschaltstrom 10A (Tbreite=100us 50% Ipeak) @230Vac (Kaltstart bei Volllast)
Leistungsfaktor ≥0,5@230Vac
Eingangsleistung <4W@230Vac
Batterieladestrom 200mA 200mA 350mA 350mA
Batterieladezeit 24 Stunden Max.
Notstromabschnittsspezifikationen
Parameter Spezifikation
Betriebsart Notbetrieb
Lasttyp LED
Notstromleistung 2W | 2,5W | 4W | 5W
Notlaufzeit 3 Stunden
Lastausgangsstrom 25-10mA | 31-12mA | 50-20mA | 57-23mA
Lastausgangsspannung 80-200Vdc
Batteriespezifikationen
Parameter Spezifikation
LiFePO4 (Die Batteriekapazität erfüllt die Notlaufzeit bei 25℃) 6,4V 1,8Ah | 6,4V 1,8Ah | 6,4V 3,6Ah | 6,4V 3,6Ah
Batteriegarantie Garantie 5 Jahre @5~60℃
Ausnahme-Treiberanforderungen
Parameter Spezifikation
Stoßstrom 8A
Eingangsstrom 3A Max.
Ausgangsstrom 2A Max.
LED-Anzeige (manueller Test)
Status Anzeige
Laden Grünes Licht
Fehler Grünes Licht aus
Notstrom-Funktionstest
Testtyp Einstellung
Manueller Test Standard
Autotest Einstellbar
Autotest-Anzeigen
Fehler/Test/Status Grund Status der Ladeanzeige
Die Batterie ist voll geladen und betriebsbereit Standard-Tagesgebrauch Durchgehend grün
Batterieladung Erstladung/Batterie-Nachladung Grün blinkend 1 Sekunde an 1 Sekunde aus
Autotest 3 Stunden (alle 12 Monate) Periodischer Selbsttest Grün blinkend 3 Sekunden an 1 Sekunde aus
Autotest 5 Min. (alle 30 Tage) Periodischer Selbsttest Grün blinkend 3 Sekunden an 3 Sekunden aus
Fehler der Laufzeittest Automatischer Test fehlgeschlagen Rot blinkend 0,5 Sekunde an 0,5 Sekunde aus
LED-Fehler Nicht angeschlossen oder beschädigt/fehlerhaft Rot blinkend 2 Sekunden an - 2 Sekunden aus
Batterie getrennt/fehlerhaft Nicht angeschlossen oder beschädigt/fehlerhaft Durchgehend rot
Notstrom-Schutzfunktionen
Schutzart Verfügbar
Überladeschutz/Tiefentladeschutz der Batterie Ja
Überspannungsschutz am Ausgang Ja
Überlastschutz am Ausgang Ja
Kurzschlussschutz am Ausgang Ja
Betriebsumgebung
Parameter Spezifikation
Betriebstemperatur/Luftfeuchtigkeit 0℃…+50℃, Luftfeuchtigkeit: 20%-75% (nicht kondensierend)
Lagertemperatur/Luftfeuchtigkeit -5℃-35℃
Max. Gehäusetemperatur (Tc) 75℃
Sicherheits- und EMV-Konformität
Standard/Parameter Spezifikation
Stoßspannung 3000Vac 5mA 60s (Eingang "L N" - Ausgang "SEC+ SEC-")
Sicherheitsstandard EN61347-1, 60598-2-22, 61347-2-7, 62034
EMV-Standard EN55015, EN61000-3-2, EN61000-3-3
Batteriestandard UN38.3
Umweltschutzanforderungen RoHS-konform
Zertifizierung CE
Physikalische Spezifikationen
Parameter Spezifikation
Ein-/Ausgang (Anschluss-/Verdrahtungsspezifikation) Druckklemme, Drahtdurchmesser: 0,5-0,75mm²
IP-Schutzart IP20
Schutzart Klasse 2
Installationsart Einbauinstallation
Einbaumaß 146×30×22,5mm
Verpackungsanforderung Weiße Box + Bedienungsanleitung + Trennwand + Außenkarton (K=A)
Gewicht 75g (Treiber)
Lebensdauer 5 Jahre @Ta
Abmessungen

Abmessungsdiagramm des LED-Umrüstkits (Einheit: mm)

3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 0

Abmessungsdiagramme der Batterie (Einheit: mm)

3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 1
Abb. A
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 2
Abb. B
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 3
Abb. C
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 4
Abb. D
Schaltpläne

Schaltplan des LED-Umrüstkits Option 1

3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 5

ODER

Schaltplan des LED-Umrüstkits Option 2

3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 6
Umschaltung manueller und automatischer Test
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 7
Drahtvorbereitung
3W Standard- und Selbsttest-Notstromaggregate mit 3 Stunden Laufzeit und 80-200Vdc Ausgang 8
  • Massiv- oder Litzenleiter Typ: 0,5 - 0,75mm²
  • Um Drähte an den Klemmen zu erreichen oder zu entfernen, drücken Sie mit einem Schraubendreher die Tasten nach unten
Anweisungen für manuellen Test und Betrieb
  1. Stellen Sie vor der Installation den Pin kurz: Manueller Test.
  2. Schließen Sie den Draht gemäß dem Schaltplan an.
  3. L, N Strom an, Schalter S1 einschalten. Dann leuchtet die Lastlampe, die Notstrom-Anzeigeleuchte leuchtet grün, die Notstromversorgung wird normal geladen. Schalter S1 ausschalten, und die Lastlampe erlischt.
  4. Notstromsimulation: Einschalten, die Lastlampe leuchtet, die Taste (TESTSCHALTER) drücken, dann in den Notstrommodus wechseln, die Anzeigelampe des Notstromtreibers erlischt. Die Taste (TESTSCHALTER) loslassen, dann wird die Lampe vom LED-Treiber mit Strom versorgt und die Anzeigelampe leuchtet.
Anweisungen für automatischen Test und Betrieb
  1. Stellen Sie vor der Installation den Pin offen: Automatischer Test.
  2. Schließen Sie den Draht gemäß dem Schaltplan an. Entfernen Sie den Testschalter am LED-Notstromtreiber.
  3. L, N Strom an, Uhr starten und periodischer Selbsttest. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und starten Sie die Uhr neu.
Hinweise zur Batterieverwendung
  • Die Batterie sollte unter normalen Nutzungsbedingungen halbjährlich auf- und entladen werden.
  • Schließen Sie die Batterie nicht an den Stromkreis an, wenn sie nicht verwendet wird, um eine Tiefentladung der Batterie durch Eigenverbrauch der Platine zu verhindern.
  • Bitte halten Sie die Batterie bei der Installation und Verwendung von Wärmequellen fern und lassen Sie sie nur in einem bestimmten Arbeits Temperaturbereich verwenden.
  • Die Batterie sollte in einer kühlen und trockenen Umgebung gelagert werden.
  • Nach langer Lagerung wird die Batterie wie erforderlich alle 12 Monate zyklisch betrieben.
  • Wechselstrom ist aus, und die Uhr läuft 7 Tage. Einschalten und neu synchronisieren. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und starten Sie die Uhr neu.
Hinweis: Alle Parameter werden bei einer Eingangsspannung von 230Vac und einer Umgebungstemperatur von 25℃ getestet, sofern nicht anders angegeben.
