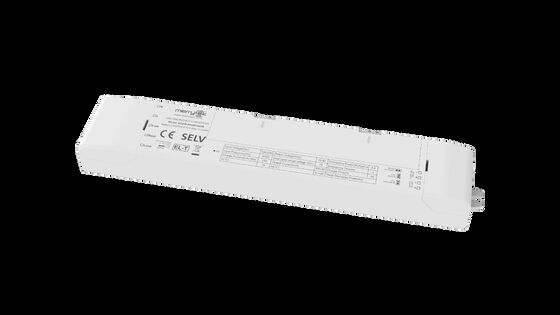

2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie

  • 2W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
  • 2W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
Herkunftsort China
Markenname Merrytek
Zertifizierung CE, UKCA, UN38.3, MSDS
Modellnummer KE036-02AM180HB1
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Nenneingangsspannung 220-240Vac 50Hz /60Hz Notfall 2W (kann angepasst werden)
Notfallzeit 180 Minuten (kann angepasst werden) Garantie 5 Jahre
Ausgangsspannung der Last 50–220 VDC Arbeitstemperatur 0 ℃ ~ 50 ℃
IP-Bewertung IP20 Akku-Typ LebenszeitPO4 6,4V 1800mAh
Hervorheben

2W LED-Notfalltreiber

,

Notfallpackung für Selbstprüfung

,

5 Jahre Garantie für Notfallfahrer
Hinterlass eine Nachricht
Produkt-Beschreibung
2W Standard- und Selbsttest-Notfallpakete
Konstantleistungs-Notstromversorgung für LEDs mit einem weiten Ausgangsspannungsbereich, ausgestattet mit LifePO4-Batterietechnologie mit 5 Jahren Garantie.
Produktmerkmale
  • Konstantleistungs-Notstromversorgung für LEDs mit weitem Ausgangsspannungsbereich
  • Eingangsrelais-Schaltung
  • Hohe Sicherheit, hohe Leistung, langlebige LifePO4-Batterie
  • Integriertes Batteriemanagementsystem
  • Standard- und Selbsttest-Notfallpakete
Technische Parameter
Ladeteil
Modell-Nr. KE036-02AM180HB1
Nenneingangsspannung 220-240Vac 50Hz/60Hz
Nenneingangsstrom 0,06A Max. @230Vac
Eingangs-Einschaltstrom 10A(Twidth=100us 50% Ipeak) @230Vac (Kaltstart bei Volllast)
Leistungsfaktor ≥0.5@230Vac
Eingangsleistung <4W@230Vac
Batterieladestrom 250mA Max.
Batterieladezeit 24 Stunden Max.
Notfallteil
Betriebsart Notfallmodus
Lasttyp LED
Notleistung 2W
Notfallzeit 3 Stunden
Lastausgangsstrom 40-9mA
Lastausgangsspannung 50-220Vdc
Batterie
LifePO4 (Die Batteriekapazität entspricht der Notfallzeit bei 25℃) 6,4V 1,8Ah
Batteriegarantie 5 Jahre Garantie @25℃
Produktabmessungen
2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie 0
Einheit: mm
Verdrahtungsdiagramme
2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie 1
Grundlegendes Verdrahtungsdiagramm
2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie 2
Abb. A: Mit LED-Treiber und LED-Modul
2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie 3
Abb. B: Mit LED-Modul
2W Standard- und Selbsttest-Notfallpakete mit 3 Stunden Betriebsdauer und 5 Jahren Garantie 4
Abb. C: Schleife rein & raus mit LED-Modul
Bedienungsanleitung
Manueller Testmodus
  • Vor der Installation Pin kurzschließen: Manueller Test
  • Verdrahten Sie die Kabel gemäß dem Verdrahtungsdiagramm
  • L, N einschalten, Schalter S1 einschalten. Dann leuchtet die Lastlampe, die Notstromtreiber-Anzeige leuchtet grün, die Notstromversorgung lädt normal. Schalter S1 ausschalten; die Lastlampe erlischt
  • Notfallsimulation: Einschalten, die Lastlampe leuchtet, drücken Sie den Schalter (TESTSCHALTER), dann in den Notfallmodus schalten, die Anzeige des Notstromtreibers erlischt. Lassen Sie den Schalter (TESTSCHALTER) los, dann wird die Lampe vom LED-Treiber mit Strom versorgt, die Anzeige leuchtet
Automatischer Testmodus
  • Vor der Installation Pin offen einstellen: Automatischer Test
  • Verdrahten Sie die Kabel gemäß dem Verdrahtungsdiagramm. Entfernen Sie den Testschalter am LED-Notstromtreiber
  • L, N einschalten, die Uhr starten und einen periodischen Selbsttest durchführen. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und stellen Sie die Zeit neu ein
Hinweis zur Batterieverwendung
  • Die Batterie sollte unter normalen Nutzungsbedingungen halbjährlich geladen und entladen werden
  • Schließen Sie die Batterie nicht an den Stromkreis an, wenn sie nicht verwendet wird, um eine Tiefentladung der Batterie aufgrund des Eigenverbrauchs der Leiterplatte zu verhindern
  • Bitte halten Sie die Batterie bei der Installation und Verwendung von der Wärmequelle fern und lassen Sie sie nur in einem bestimmten Betriebstemperaturbereich zu
  • Die Batterie sollte in einer kühlen und trockenen Umgebung gelagert werden
  • Nach längerer Lagerung wird die Batterie alle 6 Monate wie erforderlich zyklisch betrieben
  • Die Wechselstromversorgung ist ausgeschaltet, und die Uhr läuft 7 Tage lang. Einschalten und neu timen. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus und stellen Sie die Zeit neu ein
Alle Parameter werden bei einer Eingangsspannung von 230VAC und einer Umgebungstemperatur von 25℃ getestet, sofern nicht anders angegeben.
