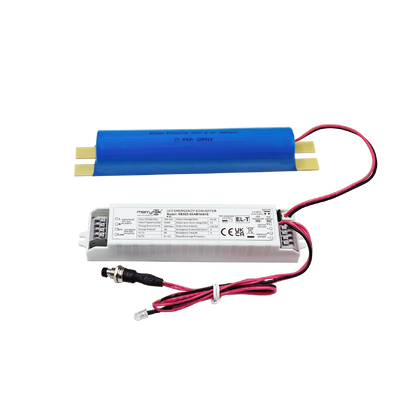

5W 3-Stunden-Notlichtmodul (20-60Vdc) ohne Dauerlicht, mit Selbsttest- und manueller Testumschaltung

  • 5W 3hour duration time 20-60Vdc Non-maintained emergency pack with Self Test & Manual Test Switchable
Herkunftsort China
Markenname Merrytek
Zertifizierung CE, UKCA, UN38.3, MSDS
Modellnummer KE023-05AM180HE
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Nenneingangsspannung 220-240Vac 50Hz /60Hz Notfall 5W
Notfallzeit 3 Stunden Garantie 5 Jahre (einschließlich Batterie)
Ausgangsspannung der Last 20 bis 60 Vdc Arbeitstemperatur 0 ℃ ~ 50 ℃
IP-Bewertung IP20 Akku-Typ LebenszeitPO4 6,4V 3600mAh
Hervorheben

5W LED-Notlicht-Treiber

,

20-60Vdc Notlichtmodul

,

Notlicht-Treiber mit Selbsttest
Hinterlass eine Nachricht
Produkt-Beschreibung
5W 3-Stunden-Laufzeit 20-60VDC Notfallpack mit Selbsttest & manueller Testumschaltung
Produktübersicht

Konstantleistungs-LED-Notstromversorgung mit großem Ausgangsspannungsbereich, mit Eingangsrelais-Schaltung und umfassenden Schutzfunktionen.

Hauptmerkmale
  • Konstante Leistungsausgabe mit großem Spannungsbereich (20-60VDC)
  • Eingangsrelais-Schalttechnologie
  • Mehrere Schutzfunktionen: Batterieüberladung, -entladung und Ausgangskurzschlussschutz
  • Umschaltbar zwischen Selbsttest- und manuellem Testmodus
Technische Daten
Ladeparameter
ParameterKE023-05AM180HE
Nenneingangsspannung220-240Vac 50Hz /60Hz
Nenneingangsstrom0,06A Max. @230Vac
Eingangseinschaltstrom10A(twidth=100uS 50% Ipeak )@230Vac(Kaltstart bei Volllast)
Leistungsfaktor≥0.5@230Vac
Eingangsleistung<4W
Batterieladestrom (Max)350mA
Batterieladezeit24 Stunden Max.
Notfallparameter
ParameterSpezifikation
BetriebsartNotfallmodus
LasttypLED
Notstrom5W
Notfallzeit3 Stunden
Lastausgangsstrom250-80mA
Lastausgangsspannung20-60VDC
Batteriespezifikationen
Li-Ionen-Batterie6,4V 3600mAh (Kapazität entspricht Notfallzeit bei 25℃)
Batteriegarantie5 Jahre
Treiberanforderungen
Stoßstrom8A
Eingangsstrom3A Max.
Ausgangsstrom2A
LED-Anzeigenstatus
StatusGrundLadeanzeige
Die Batterie ist vollständig geladen und betriebsbereitStandard täglicher GebrauchDauergrün
Batterie wird geladenErste Ladung/Batterie-AuffüllungGrün blinkend 1 Sekunde an, 1 Sekunde aus
Automatischer Test 3 Stunden (alle 12 Monate)Periodischer SelbsttestGrün blinkend 3 Sekunden an, 1 Sekunde aus
Automatischer Test 5 Min. (alle 30 Tage)Periodischer SelbsttestGrün blinkend 3 Sekunden an, 3 Sekunden aus
Fehler beim DauertestDer jährliche 3-Stunden-Test fehlgeschlagenRot blinkend 0,5 Sekunden an, 0,5 Sekunden aus
LED-FehlerNicht eingesteckt oder beschädigt/defektRot blinkend 2 Sekunden an - 2 Sekunden aus
Batterie getrennt/defektNicht eingesteckt oder beschädigt/defektDauerrot
Schutzfunktionen
  • Batterieüberlade-/Tiefentladungsschutz: Ja
  • Ausgangs-Überspannungsschutz: Ja
  • Ausgangs-Überlastschutz: Ja
  • Ausgangs-Kurzschlussschutz: Ja
Betriebsumgebung
Betriebstemperatur/-feuchtigkeit0℃…+50℃ Feuchtigkeit; 20%-75%(ohne Kondensation)
Lagertemperatur/-feuchtigkeit-5℃-35℃
Gehäuse Max. Temp(Tc)75℃
Sicherheits- und EMV-Konformität
Spannungsfestigkeit3000Vac 5mA 60s (Eingang "L N" - Ausgang "SEC+ SEC-")
SicherheitsstandardEN61347-1, 60598-2-22, 61347-2-7, 62034
EMV-StandardEN55015, EN61000-3-2, EN61000-3-3
BatteriestandardUN38.3
UmweltschutzKonform mit RoHS
ZertifizierungCE
Physikalische Spezifikationen
Eingangs-/Ausgangsklemmen-SpezifikationPressklemme, Drahtdurchmesser: 0,5-0,75mm²
IP-SchutzartIP20
SchutzartKlasse 2
InstallationsartEinbauinstallation
Installationsabmessung146×30×22,5mm
Gewicht: Notstromversorgung80±5g
Lebensdauer5 Jahre @Ta

Alle Parameter werden bei einer Eingangsspannung von 230VAC und einer Umgebungstemperatur von 25℃ getestet, sofern nicht anders angegeben.

Produktabmessungen

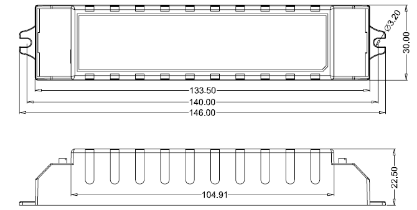

Product dimensions diagram showing 146×30×22.5mm measurements
