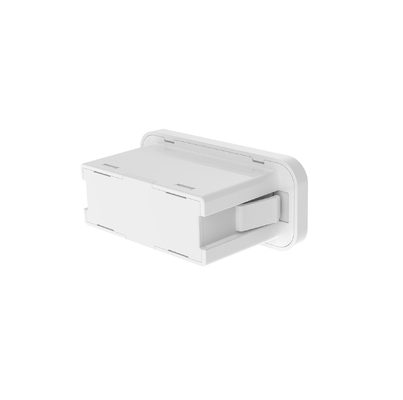

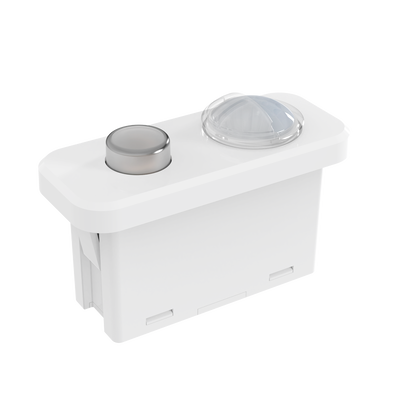

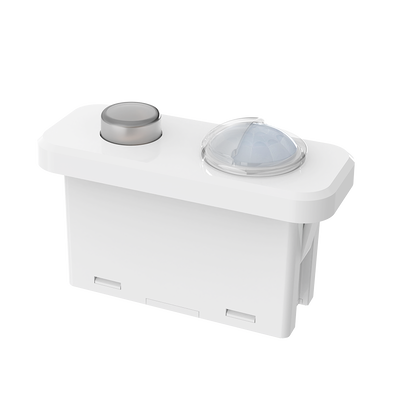

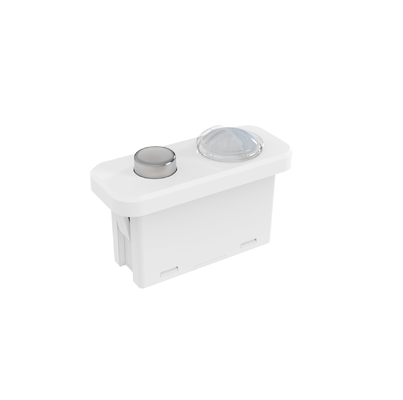

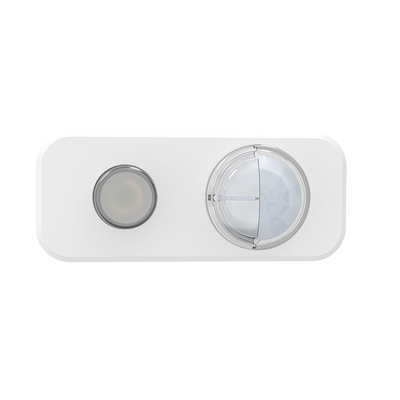

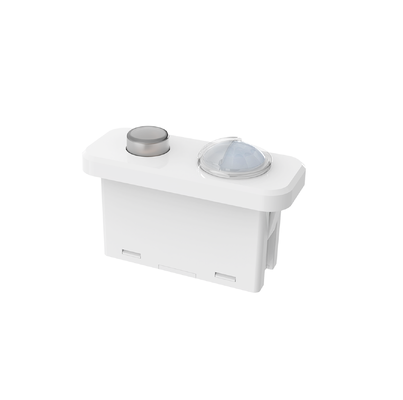

Casambi Dali Bluetooth-Netzwerk-PIR-Sensor, Zhaga Book20-Schnittstelle, geeignet für Büroanwendungen
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MDA182D IR B1 |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schablone + Karton |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung (wenn auf Lager) |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/pro Monat |
Produktdetails
| Nennspannung | 12 ± 1VDC | Betriebsstrom | 35 ± 5 mA |
|---|---|---|---|
| Welligkeitsspannung | <100mvp-p | Ausgangssignal | DALI-Dimmung |
| Erkennungsmodus | PIR-Erkennung | Installationshöhe | Typischerweise 3 m (maximal 4 m) |
| IP-Bewertung | IP20 | Lebensdauer | 5 Jahre Garantie @TA (Innenräume) |
| Hervorheben | Casambi Dali Bluetooth-Bewegungssensor,Zhaga Book20 PIR-Sensor,drahtloser Bewegungssensor im Büro |
||
Produkt-Beschreibung
Casambi Dali Bluetooth-Netzwerk-PIR-Sensor
Zhaga Book20-Schnittstelle, Dali2- und D4i-zertifizierter dimmbarer PIR-Bewegungssensor mit Bluetooth-Konnektivität
Produktübersicht
Professioneller PIR-Bewegungssensor mit Tageslichtnutzungsfunktion, entwickelt für moderne Büroumgebungen mit Casambi-Bluetooth-Netzwerkintegration.
Hauptmerkmale
- Zhaga Book20-Schnittstelle nach internationalem Standard für einfache Installation
- Maximale Installationshöhe von 4 Metern
- 5 Jahre Garantie für zuverlässige Leistung
- Ideal für Großraumbüros und Einzelbüros
- PIR-Bewegungserkennung mit Tageslichtsensorfunktion
- Integriertes Casambi Bluetooth-Modul mit App-Steuerung
- Gibt DALI-Dimmsignale für eine intelligente Lichtsteuerung aus
Technische Spezifikationen
| Eingabeparameter | |
|---|---|
| Nennspannung | 12 ± 1 VDC |
| Betriebsstrom | 35 ± 5 mA |
| Welligkeitsspannung | <100mVp-p |
| Ausgabeparameter | |
| Ausgangssignal | DALI-Dimmung |
| Sensorparameter | |
| Erkennungsmodus | PIR-Erkennung |
| Erfassungsbereich | Casambi APP konfigurierbar |
| Haltezeit | Casambi APP konfigurierbar |
| Tageslichtsensor | Casambi APP konfigurierbar |
| Tageslichtpriorität | Casambi APP konfigurierbar |
| Dimmstufe | Casambi APP konfigurierbar |
| Erfassungsbereich | Deckenmontage 3m hoch: Radius ≥2,5m |
| Installationshöhe | Typischerweise 3 m (maximal 4 m) |
| Drahtlose Parameter | |
| BLE-Modul | Casambi Bluetooth |
| Arbeitsfrequenz | 2,402–2,480 GHz |
| Sendeleistung | +7dBm (maximal) |
| Übertragungsentfernung | Punkt-zu-Punkt maximal 25 m |
| Umweltspezifikationen | |
| Arbeitstemperatur | -20℃ bis +55℃ |
| Lagertemperatur | -40℃ bis +80℃, Luftfeuchtigkeit ≤85 % (nicht kondensierend) |
| Zertifizierungen und Standards | |
| Zertifizierungen | CE-, RoHS 2.0- und REACH-konform |
| IP-Bewertung | IP20 |
| Physikalische Spezifikationen | |
| Verdrahtung | 2-poliger PH2.0-Anschluss |
| Installation | Zhaga Book20 Standard |
| Nettogewicht | 15,8 ± 3 g |
| Lebensdauer | 5 Jahre Garantie (Innenbereich) |
Funktionsfähigkeiten
| Funktion | Konfiguration |
|---|---|
| EIN/AUS-Funktion | Casambi-App-Einstellung |
| 2-stufige Dimmfunktion | Casambi-App-Einstellung |
| 3-stufige Dimmfunktion | Casambi-App-Einstellung |
| Tageslichtnutzung | Casambi-App-Einstellung |
| Tageslichtpriorität | Casambi-App-Einstellung |
| Netzwerkfunktion | Casambi-App-Einstellung |
Produktabmessungen und Installation
Maßdiagramme und Ausschnittsangaben:
Funktionsdiagramm:
Schaltplan:
Installationsanleitung:
Initialisierung und Standardeinstellungen
Nach dem Einschalten benötigt der Sensor eine Aufwärmzeit von 45–60 Sekunden, bevor er in Betrieb genommen werden kann.
Standardkonfiguration: Empfindlichkeit: 100 %, Haltezeit: 5 s, Tageslichtsensor: Deaktiviert, Standby-Zeitraum: 0 s, Standby-DIM-Level: 10 %
Anwendungsrichtlinien
Wichtige Installationshinweise:
- Für die Installation ist ein professioneller Elektriker erforderlich. Schalten Sie vor der Installation den Strom aus
- PIR-Sensoren können keine Materialien durchdringen – sorgen Sie für freie Sicht zum Erfassungsbereich
- Reduzierte Erkennungsempfindlichkeit bei Kälte und dicker Kleidung
- Vermeiden Sie es, den Sensor auf Wärmequellen (Klimaanlagen, Heizungen) zu richten.
- Nur zur Verwendung in Innenräumen – Sonnenlicht im Freien beeinträchtigt die Erkennungsgenauigkeit
- Testen Sie vor der Masseninstallation in neuen Umgebungen mindestens 5 Einheiten
- Erfordert eine stabile Gleichstromversorgung mit niedrigem Welligkeitsfaktor (<100 mV)
Überlegungen zur Erkennungsleistung:
- Der Erkennungsabstand variiert je nach Höhe, Montageposition und Umgebungstemperatur
- Reduzierte Empfindlichkeit, wenn sich die Umgebungstemperatur der menschlichen Körpertemperatur nähert (36℃-37℃)
- Fehlauslösung möglich, wenn die Umgebungs-/LED-Tray-Temperatur 55 °C überschreitet
- Die Messungen der Tageslichtschwelle variieren je nach Umgebung, Wetter und Tageszeit
Mögliche Szenarien für eine Fehlauslösung:
- Kleine Tiere gelangen in den Erfassungsbereich
- Direkte Einwirkung von Ferninfrarotstrahlen von Sonnenlicht, Scheinwerfern oder Glühlampen
- Schnelle Temperaturänderungen durch HVAC-Systeme oder Luftbefeuchter
Mögliche nicht auslösende Szenarien:
- Hindernisse wie Glas oder Acryl blockieren die Infrarotübertragung
- Minimale Bewegung oder extrem schnelle Bewegung von Wärmequellen
Hinweis: Produktspezifikationen können aufgrund kontinuierlicher Verbesserung geändert werden. Die Dimmleistung kann je nach DALI2-Treiber variieren.
