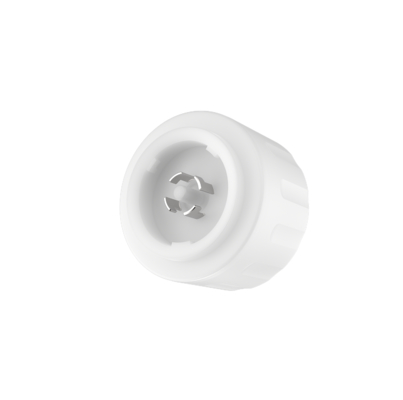

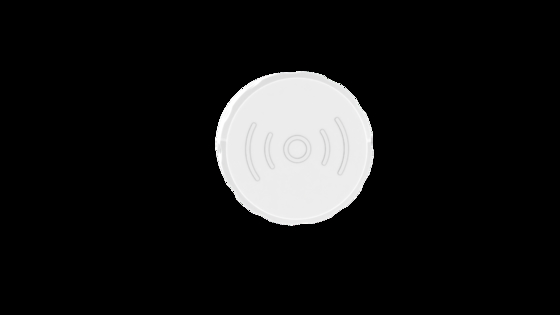

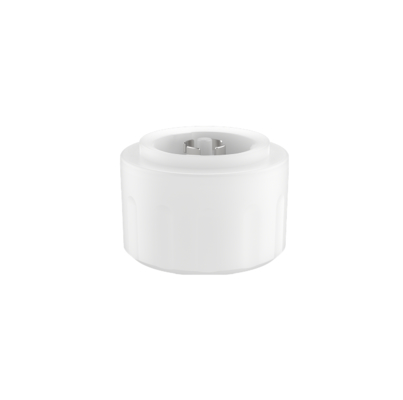

Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height
Place of Origin Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Model Number MC079D 99 ZB
Minimum Order Quantity 100PCS
Preis Verhandlungsfähig
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Operating Voltage 12±1VDC Operating current 55±5mA
Output signal 0-10V dimming signal Mounting Height 10m (12m Max )
Operating Temperature -35~60℃ Certificate CE
Lifetime 5 years warranty@Ta
Hervorheben

Drahtloser Bewegungssensor mit Tageslichtnutzung

,

2

,

4G Netzwerksensor für UFO-Leuchten
Hinterlass eine Nachricht
Produkt-Beschreibung
Drahtloser 2,4G-Netzwerksensor, Tageslicht-Erntefunktion für UFO, 12 m maximale Montagehöhe
Produktspezifikationen
Attribut Wert
Betriebsspannung 12±1VDC
Betriebsstrom 55±5mA
Ausgangssignal 0-10V Dimm-Signal
Montagehöhe 10m (12m Max)
Betriebstemperatur -35~60℃
Zertifikat CE
Lebensdauer 5 Jahre Garantie@Ta
Produktmerkmale
  • 12Vdc-Eingang, geeignet für DC-Systeme oder LED-Treiber mit 12V DC-Hilfsstromausgang
  • 0-10V Dimm-Anschluss, 3-Stufen oder 2-Stufen optional, Erfassungsbereich einstellbar
  • Mini-Größe Mikrowellen-Erkennungssensor
  • Maximale Montagehöhe in Innenräumen beträgt 12 m
  • Alle Sensorparameter können per Fernbedienung eingestellt werden
  • Unterstützt drahtlose 2,4G-Vernetzung
Technische Parameter
Eingang
Nennspannung 12±1V DC
Arbeitsstrom 55±5mA
Restwelligkeit <100mVp-p
Ausgang
Ausgangssignal 0-10V Dimm-Signal
Sensorparameter
Arbeitsfrequenz 5,8 GHz ±75MHz, ISM-Band
Sendeleistung 3mW Max
Erfassungsbereich 25%/50%/75%/100% (Fernbedienungseinstellung)
Haltezeit 5s/30s/1min/3min/5min/10min/20min/30min (Fernbedienungseinstellung)
Standby-Zeit 0s/10s/1min/3min/5min/10min/30min/+∞ (Fernbedienungseinstellung)
Standby-DIM-Pegel 10%/20%/30%/50% (Fernbedienungseinstellung)
Tageslichtsensor Normales Tageslicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren (Fernbedienungseinstellung) (Umgebungslichtdiffusion)
Tageslicht-Ernte 100L/200L/300L/400L/500L/600L/Deaktivieren (Tageslicht-Erntemodus aktivieren；referenz zur Fernbedienungsanleitung)
Erfassungsbereich (Radius) Deckenmontagehöhe 12m: r≥4m@0,3m/s, r≥3m@1m/s
Montagehöhe 10m (12m Max)
Drahtlose Parameter
Arbeitsfrequenz 2,4 GHz
Sendeleistung 6dBm
Gruppenknoten Max. 32 STK (eine Gruppe)
Sendedistanz Punkt-zu-Punkt-Übertragung 15m Max
Umgebung
Arbeitstemperatur -35~60℃
Lagertemperatur -40℃~80℃, Luftfeuchtigkeit≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert CE
Umweltanforderungen Entspricht RoHS 2.0, Reach-Anforderung
IP-Schutzart IP65
Sonstiges
Verkabelung Standard Zhaga Book 18-Anschluss
Installation Extern
Paket Trennwand+Box (K=A)
Nettogewicht 39±2g
Lebensdauer 5 Jahre Garantie@Ta
Funktionsbeschreibung
RON-OFF-Funktion Standby-Zeit auf "0s" eingestellt
R2-Stufen-Dimmung Standby-Zeit auf "+∞" eingestellt
R3-Stufen-Dimmung Standby-Zeit auf "5min/10min/+∞" eingestellt
RTageslicht-Ernte Fernbedienung DH-Modus + Tageslichtsensor 100L/200L/300L/400L/500L/600L einstellen
□Tageslicht-Priorität N/A
RNetzwerkfunktion Fernbedienungseinstellung Gruppe (z. B.: 1~16), Rx-Empfangssignal einstellen
Produktinformationen

Abmessung (Einheit: mm)

Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 0

Verkabelung

Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 1

Installationsanleitung (Zhaga Book 18 kann drehbar installiert werden)

Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 2 Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 3 Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 4
Beachten Sie bei der Installation, dass die Mikrowellenantennenebene nicht durch Metall blockiert werden darf.
Erfassungsbereich
Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 5
Fernbedienung
Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 6 Drahtloser 2,4G Netzwerksensor, Tageslichtnutzungsfunktion für UFO, 12m maximale Montagehöhe 7
Initialisierung

Das Licht wird durch den anfänglichen Sensor mit 100 % Helligkeit eingeschaltet und nach 10 Sekunden ausgeschaltet. Während der Initialisierung wird kein externes Bewegungserkennungssignal erkannt.

Standardeinstellung

Empfindlichkeit: 100 %, Haltezeit: 10 s, Tageslichtsensor: Deaktivieren, Standby-Zeit: 5 s, Standby-Dimmpegel: 10 %

Anwendungshinweis
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation und Verkabelung die Stromversorgung aus.
  • Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit der Objekte, der Größe der sich bewegenden Objekte, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, den reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm/65 kg Testern in einer offenen Innenumgebung gemessen wurde.
  • Die Tageslichtschwellen werden an einem sonnigen Tag ohne Schatten und in einem Umgebungslicht-Diffusionszustand gemessen. Unterschiedliche Umgebungen und Klimabedingungen verursachen unterschiedliche Helligkeitswerte, die der Tageslichtsensor misst.
  • Die Sensorparameter müssen möglicherweise in unterschiedlichen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.
  • Der Sensor ist nur für den Innenbereich bestimmt. Die Wasserdichtigkeit für den Außen- oder Halb-Außenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können Fehlalarme auslösen.
  • Die Installationshöhe des Sensorprodukts darf 15 Meter nicht überschreiten, die optimale Höhe beträgt 12 Meter. Der Abstand zwischen den beiden Sensoren sollte größer als 3 m sein.
  • Wenn der Sensor in einer Metallleuchte, auf einer metallischen reflektierenden Oberfläche oder in einer kleinen geschlossenen Umgebung installiert wird, wird die Mikrowelle mehrfach reflektiert und löst Fehlalarme aus. Bitte reduzieren Sie die Empfindlichkeit des Sensors oder wenden Sie sich an den Hersteller, um technischen Support zu erhalten.
  • Vibrationssignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Die Installation des Sensors sollte von dem Objekt entfernt erfolgen, das sich über einen längeren Zeitraum vibriert, z. B. große Metallgeräte, Rohre, Klimaanlagenauslässe, Abluftöffnungen, Rauchabzugsmaschinenanschlüsse, schüttelnde Ventilatoren usw.
  • Mikrowellen können Metall nicht durchdringen. Stellen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metallleuchte. Weder Metall noch Glas dürfen das Produkt abdecken.
  • Es muss ein geregeltes DC-Netzteil mit stabiler Ausgangsspannung und niedrigem Restwelligkeitskoeffizienten verwendet werden. Die Restwelligkeit des Netzteils sollte weniger als 100 mV betragen; der Laststrom sollte größer als 65 mA sein.
  • Für die neue Installationsumgebung wird empfohlen, zuerst 5 Prototypen zu installieren und zu testen, bevor die Masseninstallation erfolgt.
