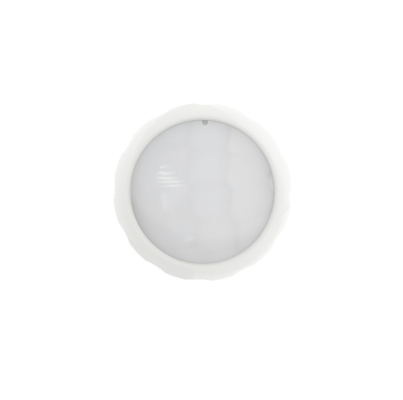

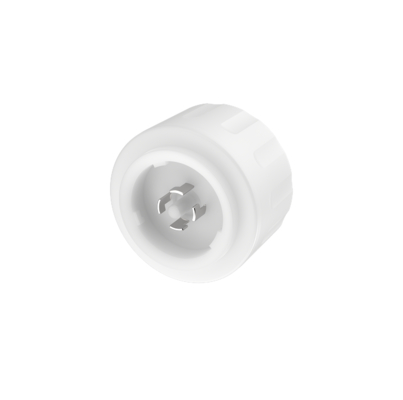

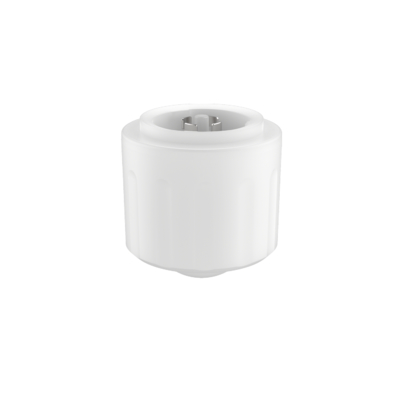

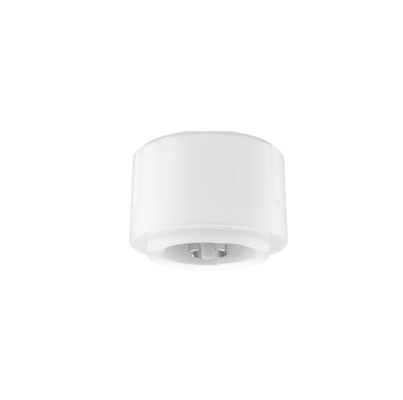

12Vdc PIR Wireless 2.4G Netzwerk Bewegungssensor, Tageslicht Erntung verfügbar, 12m Max Installation
| Place of Origin | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Preis | Verhandlungsfähig |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| Hervorheben | 12Vdc drahtloser Bewegungssensor,2.4G-PIR-Sensor für Netzwerke,Bewegungsmelder für die Tagessammlung |
||
Produkt-Beschreibung
12Vdc PIR drahtloser 2.4G-Netzwerk-Bewegungssensor
Verfügbar für die Tagessammlung, maximale Installation 12 m
Produktspezifikationen
| Eigenschaft | Wert |
|---|---|
| Betriebsspannung | 12±1VDC |
| Betriebsstrom | 35 ± 5 mA |
| Ausgangssignal | 0-10V-Dimmsignal |
| Montagehöhe | 10 m (maximal 12 m) |
| Betriebstemperatur | -20°C bis 55°C |
| Bescheinigung | CE-Nummern |
| Lebensdauer | 5 Jahre Garantie@Ta |
Produktmerkmale
- 12Vdc-Eingang, geeignet für Gleichspannungssysteme oder LED-Treiber mit 12V Gleichspannungshilfeleistung
- 0-10V-Dimming-Terminal, 3- oder 2-Stufen ist optional, Detektionsbereich einstellbar
- PIR-Bewegungserkennungssensor
- Höchstmontagehöhe im Innenraum 12 m
- Alle Sensorparameter können per Fernbedienung eingestellt werden
- Unterstützung drahtloser 2.4G-Netzwerke
Technische Parameter
| Eingabe | |
|---|---|
| Nennspannung | 12 ± 1 V Gleichstrom |
| Arbeitsstrom | 35 ± 5 mA |
| Spannung der Welle | < 100mVp-p |
| Ausgabe | |
| Ausgangssignal | 0-10V-Dimmsignal |
| Sensorparameter | |
| Erkennungsmodus | PIR-Erkennung |
| Nachweisbereich | 25%/50%/75%/100% (Fernbedienung eingestellt) |
| Halte Zeit | 5s/30s/1min/3min/5min/10min/20min/30min (Fernbedienung eingestellt) |
| Bereitschaftszeitraum | 0s/10s/1min/3min/5min/10min/30min/+∞ (Fernbedienung eingestellt) |
| Standby-DIM-Ebene | 10%/20%/30%/50% (Fernbedienung eingestellt) |
| Taglichtsensor | Normaler Tageslicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Ausgeschaltet (Fernbedienung) (Umgebungslichtdiffusion) |
| Ernte bei Tageslicht | 100L/200L/300L/400L/500L/600L/Ausgeschaltet (Taglicht-Erntemodus eingeben; Verweis auf Fernbedienungsanleitung) |
| Entdeckungsbereich ((Radius)) | Höhe der Deckenmontage 12 m: r≥4m@0,3m/s, r≥3m@1m/s |
| Montagehöhe | 10 m (maximal 12 m) |
| Funkparameter | |
| Arbeitsfrequenz | 2.4 GHz |
| Übertragungskraft | 6 dBm |
| Gruppenknotenpunkte | Maximal 32 PCS (eine Gruppe) |
| Übertragungsdistanz | Punkt-zu-Punkt-Übertragung 15m Max. |
| Umwelt | |
| Betriebstemperatur | -20°C bis 55°C |
| Speichertemperatur | -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierbar) |
| Zertifizierungsstandards | |
| Zertifiziert | CE UL |
| Umweltanforderungen | Einhaltung der RoHS 2.0, Reichweitenanforderungen |
| IP-Bewertung | IP65 |
| Andere | |
| Verkabelung | Standard Zhaga Buch 18 Steckverbinder |
| Einrichtung | Auswärtige |
| Paket | Klebstoff+Box (K=A) |
| Nettogewicht | 39 ± 2 g |
| Lebensdauer | 5 Jahre Garantie@Ta |
Beschreibung der Funktion
| Funktion | Einstellung |
|---|---|
| Funktion ON-OFF | Stand-by-Zeitgruppe "0s" |
| Doppelstufige Dämpfung | Standby-Zeitraum als "+∞" eingestellt |
| Drei-Stufen-Dimmung | Standby-Zeitraum als "10s/1min/3min/5min/10min/30min" festgelegt |
| Ernte bei Tageslicht | Fernbedienung DH-Modus+Taglichtsensor 100L/200L/300L/400L/500L/600L |
| Netzwerkfunktion | Fernbedienungseinstellungsgruppe (Ex: 1~16), empfangendes Signal Rx eingestellt |
Produktinformationen
Abmessungen (Einheit: mm)
Verkabelung
Installationsanleitung (Zhaga Book 18 kann drehbar installiert werden)
Anmerkung:Bei der Installation ist zu beachten, dass die Mikrowellenantennenebene nicht durch Metall blockiert werden kann.
Erfassungsbereich
Fernbedienung MH17
Initialisierung
Nach dem Einschalten des Stroms wird der Sensor 45-60°C erwärmt und dann funktioniert.
Voreinstellung
Empfindlichkeit: 100%, Wartezeit: 5 s, Tageslichtsensor: Deaktiviert, Standby-Zeitraum: 0 s, Standby-Dimmstand: 10%
Mitteilung über die Anmeldung
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung und Änderung der Parameter den Strom aus.
- Der PIR-Sensor kann keine Materialien durchdringen, bitte stellen Sie sicher, dass kein Hindernis zwischen dem Sensor und beweglichen Personen/Objekten liegt.
- Sensoren können Menschen schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
- Wärmesignale werden als bewegliche Signale betrachtet, die den Sensor auslösen.
- Der Sensor ist nur für den Innenbereich geeignet, Sonnenlicht im Freien kann die Sensorerkennung beeinträchtigen.
- Aufgrund der ständigen Verbesserung kann der Inhalt dieser Anleitung ohne vorherige Ankündigung geändert werden.
- Die Dimmingleistung kann bei der Arbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflektion des Umgebungslichts gemessen.Tageszeit und Jahreszeit.
Die Entfernung der Erkennung hängt mit der Höhe der Personen, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebungstemperatur usw. zusammen.Wenn sich die Umgebungstemperatur dem Temperaturbereich des menschlichen Körpers nähert (36°C~37°C/96Wenn die Umgebungstemperatur oder die Temperatur des LED-Treys höher als 55 °C/131 °F ist, kann eine falsche Auslösung auftreten.Bitte versuchen Sie, die Empfindlichkeit zu reduzieren, um zu verbessern. Bleibt ein falscher Auslöser, sollte der PIR-Sensor nicht für den Raum geeignet sein.
Bei der Erfassung der Fläche handelt es sich um einen typischen Wert, der mit 165 cm hohen Prüfern in einer offenen Raumumgebung gemessen wurde.
Dieses Produkt muss mit einer spannungsstabilisierten Gleichstromversorgung verwendet werden, deren Eingangsspannung stabil ist und der Wellenfaktor niedrig ist (Wellenfaktor unter 100mV; Laststrom größer als 25mA).
Wenn Sie in einer neuen Umgebung installieren, installieren und testen Sie bitte zunächst mindestens 5 Stück Produkt vor der Masseninstallation.
PIR-Sensor-Anweisungen
PIR ist ein pyroelektrischer Infrarot-Sensor, der Veränderungen in Infrarotstrahlen erkennt.die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, und andere damit zusammenhängende Umweltfaktoren und Verstöße gegen die Anwendung des PIR-Grundsatzes.
Bei der Erkennung anderer Wärmequellen als des menschlichen Körpers aufgrund folgender Phänomene kann die PIR fälschlicherweise ausgelöst werden:
- Wenn kleine Tiere in den Nachweisbereich gelangen
- Wenn Fern-Infrarotstrahlen von Sonnenlicht, Auto Scheinwerfern, Glühlampen usw. direkt dem Sensor ausgesetzt sind
- Wenn sich die Temperatur im Nachweisspielbereich drastisch durch warme Luft, kalte Luft aus kalten Gewächshausgeräten, Wasserdampf aus Luftbefeuchtern usw. ändert.
Bei der Erkennung von Wärmequellen aufgrund folgender Phänomene darf die PIR nicht ausgelöst werden:
- Wenn Stoffe wie Glas und Acryl vorhanden sind, die die Übertragung von Ferninfrarotstrahlen zwischen Sensor und Detektionsobjekt blockieren.
- Die Wärmequelle innerhalb des Detektionsbereichs bewegt sich kaum oder bei hoher Geschwindigkeit.
