SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten

  • SYNC Function Dimmable Motion Sensor Transparent Shell Low Sidelobe For LED Batten
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED, UKCA, SAA
Modellnummer MC188V 99
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Schaufelbeutel + Karton + Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Bemessungsspannung 120/277V AC 50/60Hz (USA); 220-240V AC 50/60Hz (Europa) Standby-Leistung ≤ 0,5 W
Ausgangssignal An-Aus-/0-10VDC-Dimmsignal Montagehöhe 3 m (maximal 6 m)
Betriebstemperatur Eingebaut: -20~60 °C Zertifikat CE, RED, UKCA, SAA
Lebensdauer 5 Jahre Garantie bei Volllast
Hervorheben

SYNC-Funktion Dimmbarer Bewegungssensor

,

Durchsichtiger Schalen-Dimmbarer Bewegungssensor

,

Dämpfbarer Bewegungssensor für LED Batten
Hinterlass eine Nachricht
Produkt-Beschreibung

[Eigenschaften des Produkts]


  • Patentiertes Kupplungsdipole-Antennendesign, geeignet für ein eingebautes Metall-LED-Tray ohne falschen Auslöser.
  • Transparente Hülle, keine Wirkung auf die Lichtverteilung
  • Niedriges Seitenlobe, kein falscher Auslöser im Metallreflexionsraum.
  • Niedrige Übertragungsleistung, kein menschlicher Schaden.
  • Die Sensordaten können per DIP-Schalter und Fernbedienung eingestellt werden.
  • Nicht von Temperatur, Luftfeuchtigkeit, Lärm, Staub usw. beeinflusst
  • Mit 1-10V-Dimmsignal, SYNC-Funktion


[Parameter]


Eingabe

Nennspannung

120/277VAC 50/60 Hz (USA);220-240VAC 50/60Hz(Europa)

Standby-Leistung

≤ 0,5 W

Überspannungstest

1 kV ((L/N,EN61000-4-5)

Ausgabe

Ausgangssteuerung

Ein-Aus-Schalter

0-10VDCDämpfungssignal

Lastkapazität

2A @ 120Vac 2A @ 277Vac

Lastkapazität

200W@110VAC (Induktive/LED),400 W @ 110 VACWiderstand)

400W@230VAC (Induktive/LED),Die Leistung wird durch die Anpassung an die Leistungsanforderung ermittelt.Widerstand)

Max. Überspannungskapazität

30A (50% Spitzenwert, zweiter =200us, 230Vac Volllast, Kaltstart);

0-10 VVerdunkelung

< 50 mA (Nichtkonstante Stromquelle)

10%(1.4-1.6V)20%(1.9-2.1V)30%(2.9 bis 3.1 V)50%(4.9-5.1V)

Sensorparameter

Betriebsfrequenz

50,8 GHz ± 75 MHz, ISM-Wellenband.

Übertragungsleistung

1mW max.

Wartezeit

5S/1 Minute/5Min/10mn(Einstellung durch DIP)

5s/30s/1min/3min/5min/10min/20min/30min(Einstellung per Fernbedienung)

Standby-Dimm-Niveau

10%(1.4-1.6V)//30% ((2,9-3,1 V)(Einstellung durch DIP)

10%(1.4-1.6V)/20% ((1.9-2.1V) /30% ((2,9-3,1 V) /50%(4.9- Fünf.1V)Einstellung per Fernbedienung)

Wartezeit

5S/1 Minute/5Min/10 Minuten(Einstellung durch DIP)

5s/30s/1min/3min/5min/10min/20min/30Min (Einstellung per Fernbedienung)

Bereitschaftszeitraum

0S/1Min/10min/+∞(Einstellung durch DIP)

0s/10s/1min/3min/5min/10min/30min/+∞ (Einstellung per Fernbedienung)

Ermittlung

100%/75%/50%/25%(Einstellung durch DIP)

100%/75%/50%/25%   (Einstellung per Fernbedienung)

Taglichtsensor

TageslichtGrenzwerte

5 Lux/30 Lux/100 Lux/Ausgeschaltet (Einstellung durch DIP)

5 Lux/15 Lux/30 Lux/50 Lux/100 Lux/150 Lux/Deaktivieren(Einstellung per Fernbedienung)

Tageslichtpriorität

An

Ausgeschaltet

5 Lux/15 Lux/

30 Lux/50 Lux

Schalten Sie den Wert + ((50-150Lux) ein

100Lux

Schalten Sie den Wert + ((50-150Lux) ein

150Lux

Schalten Sie den Wert + ((50-150Lux) ein

Ermittlung des Radius

Deckenbefestigung3 mr≥3m@ 1m/s,

Wandmontage2 mr≥3.5m@ 1m/s

Bewegungsgeschwindigkeit: 100% Empfindlichkeit,60 m2 offenen Innenbereich.

Montagehöhe

3 mDiem Max)

Umwelt

Betriebstemperatur

-20 bis 60°C

Speichertemperatur

-40°C bis 80°C, Luftfeuchtigkeit: ≤85% ((Nicht kondensierend)

Zertifikatsstandard

Bescheinigung

CE, RED, UKCA, SAA

UmweltAnforderung

Einhaltung derRoHS 2.0Erreichen

Sicherheitsnormen

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.

EMVSZwerge

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Erzeugnisse.

IP-Bewertung

IP20

Produktklasse

KlasseⅡ

Andere

Verkabelung

mit einer Breite von mehr als 10 mm,Verkabelung 0,5-0.75mm2

Einrichtung

Eingebettet

Paket

Schaufelbeutel + Karton + Karton(K=A)

Nettogewicht

71.5±2g

Lebensdauer

5 Jahre Garantie @ TaVolllast


[Funktionsbeschreibung]

RFunktion ON-OFF

Bereitschaftszeitraum eingestellt werden ¥0s ¥



RDoppelstufige Dämpfung

Bereitschaftszeitraum eingestellt werden ️+∞- Ich weiß.



RDrei-Stufen-Dimmung

Bereitschaftszeitraum eingestellt werden - Ich weiß.10s/1min/3min/5min/10min/30min".- Ich weiß.1Min/10min- Ich weiß.(DIP nach Einstellung)



□Ernte bei Tageslicht

N/A



RTageslichtpriorität

Bereitschaftszeitraum eingestellt werden ️+∞- Ich weiß.


[Produktinformationen]

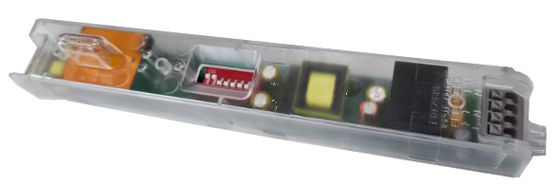

SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 0


[Kabeldiagramm]


    SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 1

SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 2

Anmerkung:Der Sensor ist nur für die Verbindung einer Last ausgelegt.

SYNC:Wenn einer der Sensoren Bewegung erkennt, gibt der SYNC-Anschluss des Sensors eine hohe Lautstärke aus und sendet

Für andere Maschinen in derselben Gruppe empfangen andere Maschinen dieses Synchronisationssignal, das gleichbedeutend ist mit der Induktion, die in volles Licht ausgelöst wird,und dann das Getriebe nach jedem extrinsischen Betriebscode einstellen


[Installationsanleitung]

  • Schraubeninstallation

SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 3 SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 4

  • Schnittgröße

SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 5


[Einstellung des DIP-Schalters]


Funktion

Nachweisbereich

Halte Zeit



DAylight Sensor



DIP

1

2



3

4



5



Ⅰ

An

An

100%

An

An

5s

An

30 Lux

Ⅱ

An

-

75%

An

-

1 Minute

-

Ausfall

Ⅲ

-

An

50%

-

An

Fünf Minuten.





Ⅳ

-

-

25%

-

-

10 Minuten.





Funktion

Bereitschaftszeitraum



Standby-Dimm-Niveau



DIP

6

7



8



Ⅰ

An

An

0s

An

10%

Ⅱ

An

-

1 Minute

-

30%

Ⅲ

-

An

10 Minuten.





Ⅳ

-

-

+∞





[Erfassungsbereich]


SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 6


[Fernkontro]Ich weiß nicht.

SYNC-Funktion Dämpfbarer Bewegungssensor Transparente Schale Niedrigseite für LED-Batten 7


[Initialisierung]


Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit ein und schaltet das Licht in 10 Sekunden aus.


[Standard-Einstellung]


Empfindlichkeit: 100%, Wartezeit: 5 s, Tageslichtsensor: deaktiviert, Standby-Zeitraum: 0 s, Standby-DIM-Level:10%


[Anmeldeerklärung]


Ich...Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Einstellung des DIP-Schalters den Strom aus.

Ich...Die Empfindlichkeitsfläche hängt mit der Bewegungsgeschwindigkeit von Gegenständen, der Größe der bewegten Gegenstände, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. zusammen.Bei der Bestimmung des Detektionsbereichs handelt es sich um den typischen Wert, der durch 165cm/65kg-Tester in einer offenen Raumumgebung gemessen wurde..

Ich...Der Messbereich des Mikrowellensensensors, wenn er an der Wand installiert ist, wird im Vergleich zur Installation an der Decke erheblich erhöht.Bitte reduzieren Sie die Empfindlichkeit oder kontaktieren Sie unsere Firma, um die Nutzungs-Einstellungen zu bestätigen.Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und in einem Umgebungslicht diffusem Reflexionszustand gemessen.Unterschiedliche Umgebung und Klima verursachen unterschiedliche Helligkeitswerte, die der Tageslichtsensor misst.

Ich...Die Sensorparameter müssen unter Umständen in unterschiedlichen Montageumgebungen neu konfiguriert werden. Bitte lesen Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.

Ich...Der Sensor ist nur für den Innenbereich geeignet. Der wasserdichte Effekt für den Außenbereich oder Halbbereich wird beeinträchtigt. Wind, Regen und sich bewegende Gegenstände können eine falsche Auslösung verursachen.

Ich...Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten, die optimale Höhe beträgt 3 Meter.

Ich...Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer kleinen geschlossenen Umgebung installiert ist, wird die Mikrowelle mehrmals reflektiert und führt zu einem falschen Auslösen.Bitte reduzieren Sie die Empfindlichkeit des Sensors oder wenden Sie sich an den Hersteller für technische Unterstützung.

Ich...Bitte achten Sie darauf, dass keine sich bewegenden Signale wie Ventilatoren, Gleichstrommotoren, Abwasserleitungen, Luftausläufe usw. um den Sensor herum vorhanden sind, da der Sensor sonst eine falsche Auslösung verursachen kann.

Ich...Mikrowellen können nicht durch Metall dringen. Legen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metalllampe. Weder Metall noch Glas dürfen über dem Produkt liegen.

Ich...Für die neue Installationsumgebung wird empfohlen, 5pcs zu testenProben vor der Installation.
