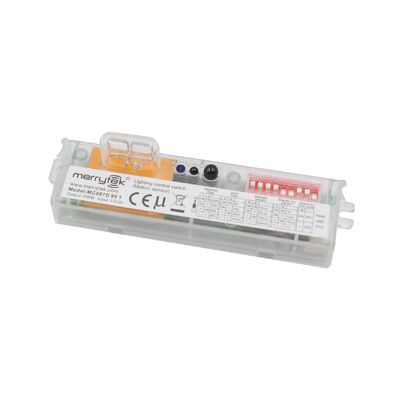

Transparente Gehäuse PWM Dimmbare Tri-proof Leuchte mit Lichtsensor für Parkplatz, mit patentiertem Antennendesign
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC087D 99 1 |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schablone + Karton |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung (wenn auf Lager) |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/pro Monat |
Produktdetails
| Betriebsspannungsbereich | 12 ± 1VDC | Ausgangssignal | PWM / 0-10V Dimmsignal |
|---|---|---|---|
| Montagehöhe | 3 m (maximal 6 m) | Arbeitsumgebungstemperatur | -25~60℃ |
| Arbeitsstrom | 20 ± 3 mA | Installation | eingebaut |
| Paket | Schablone + Karton | Lebensdauer | 5 Jahre Garantie@Ta |
| Hervorheben | PWM dimmbare Tri-proof Leuchte,Bewegungssensor Parkplatzleuchte,Patentierte Antennensensorleuchte |
||
Produkt-Beschreibung
Transparent Shell PWM Dimmbare dreifähige Lichtsensor für Parkplätze
Produktmerkmale
- 12V Gleichstrom-Eingang mit 0-10V-Dimmsignal oder PWM-Dimmsignalausgang
- Optionale Drei- und Zweistufendeckung mit einstellbarem Nachweisgebiet
- Patentiertes Antithetische Dipole-Antennendesign mit Adaptivalgorithmus
- Eliminiert falsches Auslösen durch Seitenlobstrahlung in Metallumgebungen
- Ideal für Parkplätze und ähnliche Anwendungen
- Fernbedienung und DIP-Schalterkonfiguration für eine einfache Einrichtung
Technische Spezifikation
| Eingabespezifikationen | |
|---|---|
| Nennspannung | 12 ± 1 Vdc |
| Arbeitsstrom | 20 ± 3 mA |
| Spannung der Welle | < 100mVp-p |
| Spezifikationen für die Ausgabe | |
| Ausgangssignal | PWM-Dimmsignal. 0-10VDC-Dimmsignal. |
| Taglichtsensor | |
| Tageslichtpriorität eingeschaltet | 5 Lux / 15 Lux / 30 Lux / 50 Lux / 100 Lux / 150 Lux |
| Tageslichtpriorität ausgeschaltet | 150 Lux. 200 Lux. 300 Lux. Das ist das erste Mal, dass ich hier bin. |
| Sensorparameter | |
| Übertragungskraft | 1mW max. |
| Nachweisbereich (Radius) | Höchstbetrieb 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s Wandmontage: r≥5m@0,3m/s, r≥3m@1m/s |
| Montagehöhe | 3 m (maximal 6 m) |
| Umweltspezifikationen | |
| Betriebstemperatur | -25 bis 60°C |
| Speichertemperatur | -40 bis 80°C |
| Luftfeuchtigkeit | ≤ 85% nicht kondensierbar |
| Zertifizierungen und Normen | |
| Zertifiziert | CE-Nummern |
| Umweltanforderungen | RoHS 2.0Erreichen |
| IP-Bewertung | IP20 |
| Weitere Spezifikationen | |
| Verkabelung | 3pinnige 2,0 mm-Terminal |
| Einrichtung | Eingebettet |
| Paket | Schablonen + Karton |
| Lebensdauer | 5 Jahre Garantie |
Modellvariationen
| Modell Nr. | MC087D 99 1 |
|---|---|
| Einstellungsmodus | Top Dip. Top Dip. Tiefste Dip. Tiefste Dip. |
| Montageanlage | Schraubstruktur. Schraubinstallationsstruktur. Schraubinstallationsstruktur. |
| Ausgangssignal | PWM-Dimm-Signal. PWM-Dimm-Signal. PWM-Dimm-Signal. |
| Produktbilder |  |
Funktionsmodi
| Funktion | Ausstattung |
|---|---|
| Funktion EIN/AUS | Standby-Zeitraum auf "0s" festgelegt |
| Zwei-Stufen-Dimmfunktion | Standby-Zeitraum auf "+∞", Tageslichtsensor auf "Deaktivieren" eingestellt |
| Drei-Stufen-Dimmfunktion | Standby-Zeitraum auf "1min/10min", Tageslichtsensor nicht auf "Ausgeschaltet" eingestellt |
| Tageslichtpriorität | Standby-Zeitraum auf "+∞", Tageslichtsensor auf "10Lux/30Lux/50Lux" |
Produktinformationen
Abmessungen
Funktions- und Verdrahtungsdiagramm
Installationsleitfaden
Anmerkung zur Montage:Der Abstand zwischen der Mikrowellenantenne und der Metallplatte und dem Lampengehäuse muss größer als 3,2 mm sein, und der Metallplattenschritt darf nicht größer als 2 mm sein.Ansonsten beeinträchtigt es den Betrieb der Mikrowellenantenne..
DIP-Schalterkonfiguration
| Funktion | Nachweisbereich | Halte Zeit | Taglichtsensor | Bereitschaftszeitraum | Standby-Dunkelheitsstufe | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | An | An | 100% | An | An | 5s | An | An | 15 Lux | An | An | 0s | An | 20% |
| Ⅱ | An | - | 75% | An | - | 30er Jahre | An | - | 50 Lux | An | - | 1 Minute | - | 30% |
| Ⅲ | - | An | 50% | - | An | 3 Minuten. | - | An | 150 Lux | - | An | 10 Minuten. | ||
| Ⅳ | - | - | 25% | - | - | 10 Minuten. | - | - | Deaktivieren | - | - | +∞ | ||
Anmerkung:Wenn der Bereitschaftscode auf +∞ eingestellt ist, tritt er in den Tageslicht-Prioritätsmodus mit Halblicht-Ausschaltung ein.
Strahlungsmuster
Initialisierung und Standardeinstellungen
Initialisierungsprozess
Das Licht wird bei 100% Helligkeit eingeschaltet, nachdem es eingeschaltet wurde, und nach 10 Sekunden ausgeschaltet.
Voreinstellungen
- Empfindlichkeit: 100%
- Wartezeit: 5 s
- Taglichtsensor: Deaktiviert
- Standby-Zeitraum: 0 s
- Standby-Dunkelheitsgrad: 20%
Anwendungsrichtlinien
Wichtige Hinweise zur Installation:
- Die Installation sollte nur von qualifizierten Elektrikern durchgeführt werden.
- Schalten Sie immer vor der Installation, Verkabelung oder Änderung der DIP-Schalter-Einstellungen den Strom aus
- Das Erkennungsgebiet variiert je nach Geschwindigkeit, Größe, Montagehöhe, Winkel, Umgebung und reflektierenden Materialien
- Die Wandmontage erhöht im Vergleich zur Deckenmontage die Detektionsfläche erheblich
- Die Sensorparameter müssen möglicherweise für verschiedene Installationsumgebungen angepasst werden.
- Nur für den Innenbereich - die Verwendung im Freien beeinträchtigt die wasserdichte Leistung
- Maximale Installationshöhe: 6 Meter (optimal: 3 Meter)
- Mindestabstand zwischen den Sensoren: 3 Meter
- Vermeiden Sie die Installation in der Nähe von sich bewegenden Gegenständen, Ventilatoren, Gleichstrommotoren oder Luftausläufen
- Mikrowellen können kein Metall durchdringen - nicht in geschlossenen Metallgehäusen installieren
- Verwenden Sie eine Gleichstromversorgung mit stabiler Ausgangsspannung und niedrigem Wellenkoeffizienten (< 100 mV)
- Der Laststrom sollte größer als 25mA sein.
