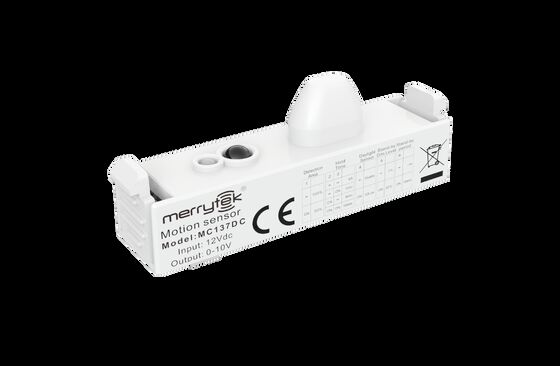

Dreieinheitlicher Licht-Dimmbarer Sensor, Langstreifen-Schale, Miniatur-Antennen-Design, keine Schattierung

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer MC137D C & MC137D D
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag + Trennwand + Außenbox (K=A)
Lieferzeit 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung 12 ± 1 VDC Welligkeitsspannung < 100mVp-p
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band Installationshöhe 3 m (maximal 5 m)
Arbeitstemperatur Eingebettet: -25~60°C Lebensdauer 5 Jahre Garantie@Ta
Hervorheben

mit einer Breite von mehr als 20 mm

,

long strip shell tri-proof light

,

Langstreifen-Lampen mit dreifachem Schutz
Hinterlass eine Nachricht
Produkt-Beschreibung
Dreieinheitlicher Lichtdämpfungssensor mit Miniaturantennendesign
Produktmerkmale
  • Patentierte Mini-Kopplungsdipole-Antenne
  • Lange Streifenhülle mit Miniaturantennendesign, die Schattierungsprobleme beseitigt
  • Ultra-niedrige HF-Leistung, sicher für die menschliche Gesundheit
  • Fernbedienung und DIP-Schalter zur Einstellung der Sensorparameter
  • Niedriges Seitenschleimhaut mit hoher Anpassungsfähigkeit an Metallumgebungen
  • Nicht von Temperatur, Luftfeuchtigkeit, Lärm, Luftstrom, Staub und Licht beeinflusst
Technische Parameter
Eingabespezifikationen
Nennspannung 12 ± 1VDC
Arbeitsstrom MC137D C: 20±2mA
Spannung der Welle < 100mVp-p
Spezifikationen für die Ausgabe
Ausgangssignal MC137D C: 0-10VDC Dämpfungssignal
Taglichtsensor
Taglichtsensor Tageslichtpriorität
Sensorparameter
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band
Übertragungskraft 1mW max.
Nachweisbereich (Radius) Deckeninstallation mit einer Höhe von 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s
Horizontale Anlage 2 m hoch: r≥8m@0,3m/s, r≥4m@1m/s
Installationshöhe 3 m (maximal 5 m)
Umweltspezifikationen
Betriebstemperatur Eingebettet: -25~60°C
Speichertemperatur -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert CE, RED (in Erwartung)
Umweltanforderungen Entsprechend der RoHS 2.0, Reichweite Anforderungen
IP-Bewertung IP20
Weitere Spezifikationen
Verkabelung 3pinnige 2,0 mm-Terminal
Anforderungen an die Installation Eingebettete Anlage
Anforderungen an die Verpackung Bubble Bag + Trennwand + Außenbox (K=A)
Nettogewicht 10 ± 2 g
Lebensdauer 5 Jahre Garantie
Auswahl des Modells
MC137D C MC137D D
0-10VDC-Dimmsignal PWM-Dimmsignal
Tageslichtpriorität
Beschreibung der Funktion
Funktion Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten werden in Anhang I der Verordnung (EG) Nr. 396/2005 übermittelt.
Funktion EIN/AUS N/A
Zwei-Stufen-Dimmfunktion N/A
Drei-Stufen-Dimmfunktion Standby-Zeitraum auf "5min/10min/30min" eingestellt
Ernte bei Tageslicht N/A
Tageslichtpriorität Stand-by-Zeitraum auf "+∞" gesetzt werden
Technische Diagramme
Empfohlen für den Einsatz an Deckenleuchten
Abmessungen
Dreieinheitlicher Licht-Dimmbarer Sensor, Langstreifen-Schale, Miniatur-Antennen-Design, keine Schattierung 0
Kabeldiagramm und Funktionsdiagramm
Dreieinheitlicher Licht-Dimmbarer Sensor, Langstreifen-Schale, Miniatur-Antennen-Design, keine Schattierung 1
Installationsdiagramm
Dreieinheitlicher Licht-Dimmbarer Sensor, Langstreifen-Schale, Miniatur-Antennen-Design, keine Schattierung 2
Anweisung zur Installation:Beim Einbau achten Sie bitte auf die Entfernung zwischen der Mikrowellenantenne und dem Lichtbrett.
DIP-Schalter-Einstellungen
Funktion Nachweisbereich Halte Zeit Taglichtsensor Standby-Dunkelheitsstufe Bereitschaftszeitraum
Wählen 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Deaktivieren 5Lux/15Lux/30Lux/50Lux 100 bis 150 Lux - 0% - +∞
Ⅱ An 50% - An 1 Minute An 30 Lux 100 Lux 200 Lux An 20% An 15 Minuten.
Ⅲ An - 3 Minuten. 150 Lux 300 Lux
Ⅳ An An 10 Minuten.
Fernbedienungsanweisungen
Initialisierung:Der Sensor schaltet das Licht zum ersten Mal bei 100% Helligkeit ein und schaltet es nach 10 Sekunden aus.
Voreinstellung:Empfindlichkeit: 100%. Wartezeit: 5 Sekunden. Tageslichtsensor: Deaktivieren. Wartezeit: 15 Minuten.
Anwendungsrichtlinien
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Einstellung des Ziffernschalters usw. den Strom ab.
  • Die Messdistanz hängt von Faktoren wie der Bewegungsgeschwindigkeit des beweglichen Gegenstandes, der Größe des beweglichen Gegenstandes, der Installationshöhe, dem Installationswinkel,ob die Installationsumgebung offen ist, und das Material des Reflektors.
  • Wenn der Mikrowellensensor an der Wand installiert ist, wird die Detektionsdistanz im Vergleich zu der an der Decke stark erhöht.Bitte reduzieren Sie die Empfindlichkeit bei der Verwendung oder kontaktieren Sie unsere Firma, um die Einsatz-Einstellung zu bestätigen.
  • Die Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden.
  • Dieser Sensor ist nur für den Innenbereich geeignet, Wind und Regen im Freien, und bewegliche Gegenstände in der Umgebung verursachen eine falsche Auslösung.
  • Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten und die optimale Höhe 3 Meter; der Abstand zwischen den beiden Sensoren sollte mehr als 3 Meter betragen.
  • Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer engen geschlossenen Umgebung installiert ist, werden Mikrowellen mehrmals reflektiert und führen zu einer falschen Auslösung.
  • Bitte achten Sie darauf, dass keine sich bewegenden Signale wie Ventilatoren, Gleichstrommotoren, Abwasserleitungen, Luftausläufe usw. um den Sensor herum sind.
  • Mikrowellen können nicht durch Metall dringen, sie dürfen nicht in geschlossenen oder halbgeschlossenen Metalllampen installiert werden und es sollte kein Metall oder Glas vorhanden sein, das das Produkt blockiert.
  • Es ist eine Gleichstromversorgung mit stabiler Ausgangsspannung und niedrigem Wellenkoeffizient zu verwenden.
  • Die Produktspezifikationen und -parameter können ohne vorherige Ankündigung optimiert werden.
