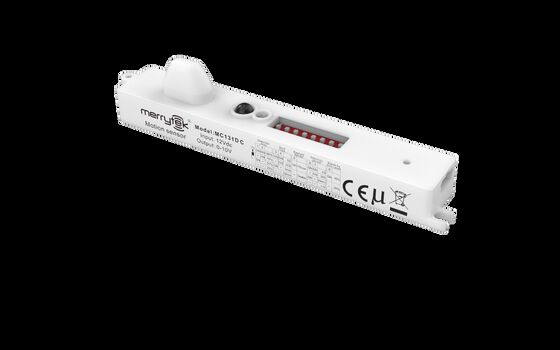

Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer MC131D C, MC131D D
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag + Trennwand + Außenbox (K=A)
Lieferzeit 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung 12 ± 1 VDC Welligkeitsspannung < 100mVp-p
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band Installationshöhe 3 m (maximal 5 m)
Arbeitstemperatur Eingebettet: -25~60°C Lebensdauer 5 Jahre Garantie@Ta
Hervorheben

mit einer Breite von mehr als 20 mm

,

super thin motion sensor corridor function

,

Funktion des superdünnen Bewegungssensorkorridors
Hinterlass eine Nachricht
Produkt-Beschreibung
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung
Produktmerkmale
  • Patentierte Mini-Kopplungsdipole-Antenne
  • Lange Streifenhülle, Antennendesign in Miniatur, keine Schattierung
  • Ultra-niedrige HF-Leistung, unbedenklich für die menschliche Gesundheit
  • Unterstützung der Fernbedienung und des DIP-Schalters zur Einstellung der Parameter
  • Niedrige Seitenwelle, hohe Anpassungsfähigkeit an Metallumgebung
  • Nicht von Temperatur, Luftfeuchtigkeit, Lärm, Luftstrom, Staub, Licht und anderen Umgebungen beeinflusst
Technische Parameter
Eingabe
Nennspannung 12 ± 1VDC
Betriebsstrom MC131D C: 20 ± 2mA
MC131D D: 16 ± 2 mA
Rippelspannung < 100mVp-p
Ausgabe
Ausgangssignal MC131D C: 0-10VDC-Dimmsignal
MC131D D: PWM-Dimmsignal
Taglichtsensor
Taglichtsensor Tageslichtpriorität
Sensorparameter
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band
Übertragungsleistung 1mW max.
Nachweisbereich (Radius) Deckeninstallation mit einer Höhe von 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s
Horizontale Anlage 2 m hoch: r≥8m@0,3m/s, r≥4m@1m/s
Prüfbedingungen: Produkt auf 100%ige Empfindlichkeit eingestellt, keine offensichtliche Verschlusssituation in einem Raum von 60 m2
Installationshöhe 3 m (maximal 5 m)
Umwelt
Betriebstemperatur Eingebettet: -25~60°C
Lagertemperatur -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert CE, RED (in Erwartung)
Umweltanforderungen Einhaltung der RoHS 2.0, Reichweite Anforderungen
IP-Bewertung IP20
Weitere Spezifikationen
Verkabelung 3pinnige 2,0 mm-Terminal
Anforderungen an die Anlage Eingebettete Anlage
Anforderungen an die Verpackung Bubble Bag + Trennwand + Außenbox (K=A)
Nettogewicht 13.5 ± 2 g
Lebensdauer 5 Jahre Garantie
Auswahl des Modells
MC131D C MC131D D
0-10VDC-Dimmsignal PWM-Dimmsignal
Tageslichtpriorität
Beschreibung der Funktion
Funktion Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgenommen.
Funktion EIN/AUS N/A
Zwei-Stufen-Dimmfunktion N/A
Drei-Stufen-Dimmfunktion Standby-Zeitraum auf "5min/10min/30min" eingestellt
Ernte bei Tageslicht N/A
Tageslichtpriorität Stand-by-Zeitraum auf "+∞" gesetzt werden
Produktdiagramme
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung 0
Abmessungen
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung 1
Verkabelung und Funktion
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung 2
Installationsmethode
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung 3
Montageaufbau
Triproof Light Super Thin Dimmable Motion Sensor mit Korridorfunktion, Parkplatznutzung 4
Einrichtung der Anwendung
Hinweis:Beim Einbau achten Sie bitte auf die Entfernung zwischen der Mikrowellenantenne und dem Lichtbrett.
Voreinstellungen
  • Empfindlichkeit: 100%
  • Wartezeit: 5 s
  • Taglichtsensor: Deaktiviert
  • Standbyzeit: 15 Minuten
  • Stand-by-Dim-Level: 0%
Initialisierungsprozess

Der Sensor schaltet das Licht zum ersten Mal bei 100% Helligkeit ein und schaltet es nach 10 Sekunden aus.

Anwendungsrichtlinien
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Einstellung des DIP-Schalters usw. den Strom ab.
  • Die Entfernung zur Erkennung wird durch die Geschwindigkeit, Größe, Installationshöhe, Winkel, Öffnung der Umgebung und das Reflektormaterial beeinflusst.Die Spezifikationswerte sind typisch für den 165cm/65kg-Tester in offenen Innenräumen.
  • Die Wandinstallation erhöht im Vergleich zur Deckeninstallation die Detektionsdistanz erheblich. Verringern Sie die Empfindlichkeit für die Wandinstallation oder den Hersteller für die Einstellungen.
  • Die Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden - siehe Anleitung oder wenden Sie sich an den Hersteller.
  • Nur für den Einsatz im Innenbereich - Außenbedingungen und umliegende bewegliche Gegenstände können zu einer falschen Auslösung führen.
  • Maximale Installationshöhe: 6 Meter (optimal: 3 Meter).
  • Metallumgebungen können aufgrund der Mikrowellenreflexion eine falsche Auslösung verursachen - Senkung der Empfindlichkeit oder Kontakt zur technischen Unterstützung.
  • Vermeiden Sie die Installation in der Nähe von sich bewegenden Signalen wie Ventilatoren, Gleichstrommotoren, Abwasserleitungen, Ausläufern, um eine falsche Auslösung zu verhindern.
  • Mikrowellen können kein Metall durchdringen - vermeiden Sie geschlossene/halbgeschlossene Metalllampen und Metall-/Glasobstruktionen.
  • Die Leistung kann bei verschiedenen PWM/0-10V-Treibern variieren.
  • Verwendung einer Gleichstromversorgung mit stabiler Ausgangsspannung, niedrigem Wellenkoeffizient (< 100 mV) und Laststrom > 25 mA.
  • Produktspezifikationen und -parameter, die ohne vorherige Ankündigung optimiert werden können.
