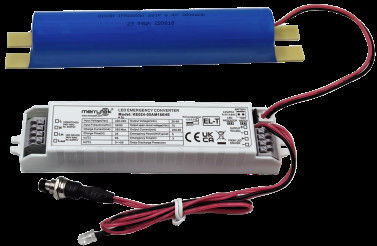

5 Jahre Garantie 5 W 3 Stunden Notfallpack mit LiFePO4-Batterie Autotest und Selbsttest Optional

5 Jahre Garantie 5 W 3 Stunden Notfallpack mit LiFePO4-Batterie Autotest und Selbsttest Optional

1Beschreibung.

1) Konstante Leistung LED Notstromversorgung mit breitem Ausgangsspannungsbereich.

2) Einstiegsrelaiswechsel.
3) Hohe Sicherheit, hohe Leistung, lange Lebensdauer LifePO4-Batterie.
4) mit Batterieverwaltung.

5) Manuelle Prüfung und automatische Prüfungsauswahl.

2.Parameter

3. Abmessungen der Batterie (Einheit: mm)

Abbildung A.

                                             Abbildung B.

Abbildung C.

Abbildung D.

4. Konverter Dimension

5. Kabeldiagramm

Oder

6.Schalter für manuellen Test und Autotest

7.Vorbereitung von Draht

• Massiv- oder Strangdrahttyp: 0,5 -0,75 mm2
• Um auf die Kabel zuzugreifen oder sie aus den Endgeräten zu entfernen, drücken Sie mit einem Schraubenzieher die Tasten nach unten

8.Manuelle Prüf- und Betriebsanweisungen

1) Vor der Installation kurz einstellen: Manueller Test.

2) Verbinden Sie den Draht nach dem Verkabelungsdiagramm.

3) L, N Strom eingeschaltet, Schalter eingeschaltet S1. Dann schaltet sich die Lastleuchte ein, das Notlicht des Fahrers wird grün, die Notstromversorgung wird normal geladen. Schalten Sie den Schalter aus S1,und die Lastlampe wird ausgeschaltet.

4) Notfallsimulation: Schalten Sie ein, die Lastleuchte schaltet sich ein, drücken Sie den Schalter ((TEST-SCHALTER), dann wechseln Sie in den Notfallmodus, das Warnlicht des Notfahrers wird ausgelöscht.Lassen Sie den Schalter los., dann wird die Lampe durch den LED-Treiber angetrieben, das Anzeiglicht leuchtet an.

9.Automatische Prüfung& Betriebsanweisungen

1) Vor der Montage wird der Stift für die automatische Prüfung geöffnet.

2) Verbinden Sie den Draht nach dem Verkabelungsdiagramm.

3) L, N Strom eingeschaltet, Start der Uhr und regelmäßige Selbstprüfung.

10.Mitteilung über die Anwendung der Batterie

1) Die Batterie sollte unter normalen Nutzungsbedingungen halbjährlich aufgeladen und entladen werden.

2) Verbinden Sie die Batterie nicht mit dem Stromkreis, wenn sie nicht verwendet wird, um eine Überentladung der Batterie durch Selbstverbrauch der Leiterplatte zu verhindern.

3) Bitte halten Sie die Batterie bei der Installation und dem Gebrauch von der Wärmequelle fern und lassen Sie sie nur in einem bestimmten Betriebstemperaturbereich verwenden.

4) Die Batterie sollte in einer kühlen und trockenen Umgebung aufbewahrt werden.

5) Nach einer langen Lagerung wird die Batterie nach Bedarf alle 12 Monate wieder in Betrieb genommen.

6) Wechselstrom ist ausgeschaltet, und die Uhr dauert 7 Tage. Strom an und Neustart. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus, Neustart.
