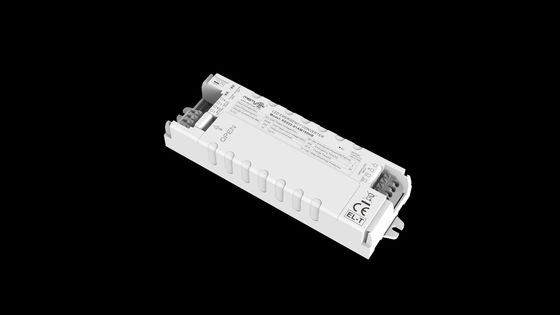

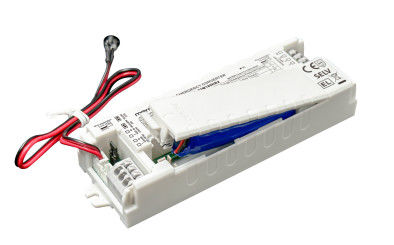

3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie

  • 3W 1-hour LiFePO4 battery LED Emergency Pack Auto Testing And Self-testing Optional With 5 Years Warranty
  • 3W 1-hour LiFePO4 battery LED Emergency Pack Auto Testing And Self-testing Optional With 5 Years Warranty
Herkunftsort China
Markenname Merrytek
Zertifizierung CE, UKCA, UN38.3, MSDS
Modellnummer Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben.
Document KE022-03AM060HB spec 2025.0...06.pdf
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Zuerst in einem Blasenbeutel verpackt und dann für die Außenverpackung mit Karton verstärkt
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung der Eingabe 220-240Vac 50Hz /60Hz Notstrom 1W (kann angepasst werden)
Notzeit 180 Minuten (kann angepasst werden) Gewährleistung 5 Jahre (Batterie nicht enthalten)
Ausgangsspannung der Last 10-60Vdc Arbeitstemperatur 0°C bis 50°C
IP-Bewertung IP20 Typ der Batterie LifePO4 3,2 V 1800 mAh
Hinterlass eine Nachricht
Produkt-Beschreibung

3W LiFePO4-Batterie 1 Stunde LED-Notfallpack Autotest und Selbsttest Optional mit 5 Jahren Garantie



1Beschreibung.


1) Konstante Leistung LED Notstromversorgung mit breitem Ausgangsspannungsbereich.
2) Einstiegsrelaiswechsel.
3) Hohe Sicherheit, hohe Leistung, lange Lebensdauer LifePO4-Batterie.
4) mit Batterieverwaltung.

5) Manuelle Prüfung und automatische Prüfungsauswahl.



2.Parameter

Ladeteil

Nennspannung

220-240Vac 50Hz /60Hz

Nennstrom

0.06Ein Max.@230Vac

Eingangsstrom

30A (Tw-Width=100uS) 50% Ipeak )@230VAktionäre(Kaltstart bei voller Ladung)

Leistungsfaktor

≥ 05@230Vacc

Eingangsleistung

<3W

Akku-Ladeströmung(MEinx)

240mA

Batterieladezeit

24 StundenMEinx.

Notfallteil

Betriebsmodus

Notfallmodus

Lastart

LED-Leuchte

Notstromversorgung

2.5W

Notfallzeit

1Stunde

Leistung der LastStrom

125 bis 41 mA

Ausgangsspannung der Last

20-60Vdc

Batterie

LifePO4 (Die Batteriekapazität entspricht der Notzeit bei 25°C)

3.2V1800 mAh

Garantie für die Batterie

Gewährleistung5Jahre.

Ausnahmeregelungen für Fahrer

Überspannungsstrom

8A

Eingangsstrom

3Ein Max.

Ausgangsstrom

2A

LED-Anzeige

Aufladen

Grünes Licht

Schuld

Grünes Licht aus

Notfallfunktionstest

Manuelle Prüfung

Kurzflächig

Autotest

Spulen offen

Autotests

Fehler/Prüfung/Zustand

Gründe

Zustand des Ladeindikators

Die Batterie ist voll geladen und in Betrieb

Standard täglicher Gebrauch




grün

Aufladen der Batterie

Erste Ladung/Batterieaufladung





Grün blinkt 1 Sekunde auf 1 Sekunde aus

Autotest 3 Stunden (alle 12 Monate)

Periodische Selbstprüfung





Grün blinkt 3 Sekunden auf 1 Sekunde ab.

Autotest 5 Minuten (alle 30 Tage)

Periodische Selbstprüfung





Grün blinkt 3 Sekunden nach 3 Sekunden

Fehler bei der Dauerprüfung

Ich habe den 3-stündigen jährlichen Test nicht bestanden.





Blinkend Rot 0,5 Sek. auf 0,5 Sek.

LED-Fehler

Nicht angeschlossen oder beschädigt/fehlerhaft








Blinkend Rot 2 Sekunden auf 2 Sekunden aus

Batterie ist abgeschaltet/fehlerhaft

Nicht angeschlossen oder beschädigt/fehlerhaft




Massivrot

Notfallschutz

Überladung der Batterie/tiefe EntladungSchutz

- Ja, das ist es.

Ausgabe Überspannungsschutz

- Ja, das ist es.

Ausgangsüberlastschutz

- Ja, das ist es.

Ausgangs-Kurzschlussschutz

- Ja, das ist es.

Betrieb

Umwelt

Betriebstemperatur/Feuchtigkeit

0°C... + 50°C,Luftfeuchtigkeit:20%-75% ((ohne Kondensation)

Lagertemperatur/Feuchtigkeit

-5°C- 35 Jahre.°C

Fall Max. Temperatur(Tc)

75°C

Sicherheit

& EMK

Widerstandsspannung

30005 mA 60s (Eingabe L N Ausgabe SEC + SEC)

Sicherheitsstandard

für die Verwendung in Kraftfahrzeugen 60598-2-22,61347-2-7,62034

EMV-Norm

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.

BatterieStandard

UN38.3

UmweltSchutzanforderungen

Einhaltung der RoHS-Vorschriften

Zertifizierung

CE-Nummern

Andere

Eingang/AusgangEndgerätSpezifikation für die Anlage

Druckterminal, Draht Durchmesser:0.5- 0,75 mm2

IP-Bewertung

IP20

Schutzart

Klasse 2

Typ der Anlage

Eingebettete Anlage

Anlageabmessung

134*42*22mm

Verpackungsanforderung

Weiße Box+Gebrauchsanleitung+Schachtel+Außenkarton(K=A)

Gewicht:Notstromversorgung

150g

Lebensdauer

5 Jahre@Ta (Batterienicht enthalten)

Anmerkungen:

Alle Parameter werden an der Eingangsspannung geprüft.230 VAC,Umwelttemperatur 25°C, sofern nicht anders angegeben.

3. Abmessungen (Einheit: mm)


3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie 0


4. Kabeldiagramm


3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie 1

Oder

3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie 2

5.Schalter für manuellen Test und Autotest

3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie 3

6.Vorbereitung von Draht

3W 1-stündige LiFePO4-Batterie LED Notfallpack Auto-Test und Selbsttest Optional mit 5 Jahren Garantie 4

  • Massiv- oder Strangdrahttyp: 0,5 -0,75 mm2
  • Um auf die Kabel zuzugreifen oder sie aus den Endgeräten zu entfernen, drücken Sie mit einem Schraubenzieher die Tasten nach unten


7.Manuelle Prüf- und Betriebsanweisungen

1) Vor der Installation kurz einstellen: Manueller Test.

2) Verbinden Sie den Draht nach dem Verkabelungsdiagramm.

3) L, N Strom eingeschaltet, Schalter eingeschaltet S1. Dann schaltet sich die Lastleuchte ein, das Notlicht des Fahrers wird grün, die Notstromversorgung wird normal geladen. Schalten Sie den Schalter aus S1,und die Lastlampe wird ausgeschaltet.

4) Notfallsimulation: Schalten Sie ein, die Lastleuchte schaltet sich ein, drücken Sie den Schalter ((TEST-SCHALTER), dann wechseln Sie in den Notfallmodus, das Warnlicht des Notfahrers wird ausgelöscht.Lassen Sie den Schalter los., dann wird die Lampe durch den LED-Treiber angetrieben, das Anzeiglicht leuchtet an.


8.Automatische Prüfung& Betriebsanweisungen

1) Vor der Montage wird der Stift für die automatische Prüfung geöffnet.

2) Verbinden Sie den Draht nach dem Verkabelungsdiagramm.

3) L, N Strom eingeschaltet, Start der Uhr und regelmäßige Selbstprüfung.


9.Mitteilung über die Anwendung der Batterie

1) Die Batterie sollte unter normalen Nutzungsbedingungen halbjährlich aufgeladen und entladen werden.

2) Verbinden Sie die Batterie nicht mit dem Stromkreis, wenn sie nicht verwendet wird, um eine Überentladung der Batterie durch Selbstverbrauch der Leiterplatte zu verhindern.

3) Bitte halten Sie die Batterie bei der Installation und dem Gebrauch von der Wärmequelle fern und lassen Sie sie nur in einem bestimmten Betriebstemperaturbereich verwenden.

4) Die Batterie sollte in einer kühlen und trockenen Umgebung aufbewahrt werden.

5) Nach einer langen Lagerung wird die Batterie nach Bedarf alle 12 Monate wieder in Betrieb genommen.

6) Wechselstrom ist ausgeschaltet, und die Uhr dauert 7 Tage. Strom an und Neustart. Um die Batterie zu ersetzen, schalten Sie die Stromversorgung aus, Neustart.
