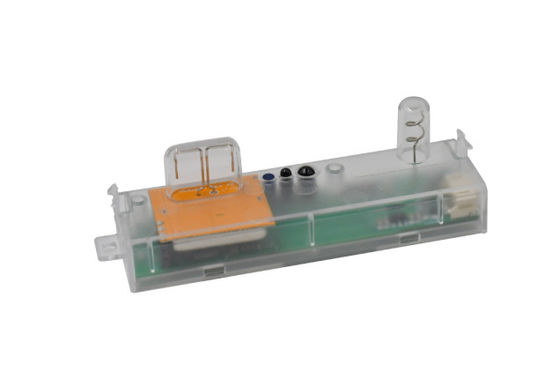

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Schablone + Papierkarton
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung 12±1VDC Spannung der Welle < 100mVp-p
Ausgangssignal 0-10V-Dimmsignal/PWM-Dimmsignal Montagehöhe 3 m (maximal 6 m)
Betriebstemperatur Eingebettet: -25~60°C Bescheinigung CE-Nummern
Lebensdauer 5 Jahre Garantie@Ta
Hervorheben

2.4G drahtlose Netzwerksteuerung

,

Slim-LED-Leuchten Wireless Networking Controller

,

Langlebiger Steuergerät für drahtlose Netzwerke
Hinterlass eine Nachricht
Produkt-Beschreibung

[Eigenschaften des Produkts]

  • Gruppierung von Netzwerken über 2.4G-Wireless, keine Paring- oder Gateway-Notwendigkeit.
  • Patentierte Dipole-Mikrowellenantenne, kein falscher Auslöser, wenn sie unter dem LED-Tray installiert ist.
  • Superschmaler Mikrowellen-Sensorkopf, geeignet zur Befestigung in schlanken LED-Leuchten.
  • Alle Sensorparameter können per Fernbedienung eingestellt werden.
  • Ausgang 0-10V dim oder PWM dim, 2-stufige/3-stufige Dimfunktion.
  • Maximal 6 Meter. Maulhöhe.



[Parameter]



Eingabe
Nennspannung 12±1VDC
Betriebsstrom 55 ± 5 mA
Rippelspannung < 100mVp-p
OAusgabe
Ausgangssignal ○0-10V Dämpfungssignal ○PWM-Dimmsignal
Sensorparameter
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band
Übertragungsleistung 1mW max.
Erfassungsbereich) 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Halte Zeit

30 Sekunden/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min (MH15)
Bereitschaftszeitraum

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Taglichtsensor Tageslichtschwelle

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (Ausgeschaltet)

15Lux/ 50Lux/ (deaktiviert)
Tageslichtpriorität 开 关
5Lux 55 bis 105 Lux MH17
15 Lux 65 bis 115 Lux MH17; MH15
30 Lux 80 bis 130 Lux MH17
50 Lux 100 bis 150 Lux MH17; MH15
100 Lux 150 bis 250 Lux MH17
150 Lux 200 bis 300 Lux MH17
MH17drücken Sie die Schaltfläche P aktivieren Sie den Tageslichtprioritätmodus;MH15;MH15 Stan-by-Periode Zeit eingestellt +∞ aktivieren Sie den Tageslichtprioritätmodus
Standby-DIM-Ebene 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH17)
Nachweisbereich (Radius)

Die Anbringung an die Decke (Höhe: 3 m): 0,3 m/s ≥3 m, 1 m/s ≥2,5 m

Wandmontage (Höhe: 2 m): 0,3 m/s ≥ 5 m, 1 m/s ≥ 3 m

Testbedingungen: Das Produkt ist auf 100% Empfindlichkeit eingestellt und es gibt keine offensichtliche Verschluss in dem Raum von 60 m2
Installationshöhe 3 m (maximal 6 m)
Wireless Modul
Betriebsfrequenz 20,400 bis 2,483 GHz
Übertragungskraft 6 dBm
Gruppe Eine Gruppe maximal 32 Knoten
Übertragungsdistanz 15 m MAX ((Distanz von Punkt zu Punkt in offenem Bereich)
EUmwelt
Betriebstemperatur Eingebettet: -25~60°C
Lagertemperatur -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend)
ZertifizierungSZwerge
Zertifiziert CE-Nummern
Umweltanforderungen Einhaltung der RoHS 2.0, Reichweite
Schutzniveau IP20
ODer
Verkabelung 3pinnige 2,0 mm-Terminal
Anforderungen an die Anlage eingebaute Anlage
Anforderungen an die Verpackung Klappe + Papierkarton ((K=A)
Nettogewicht 23.5 ± 3 g
Das Leben 5 Jahre Garantie


[Funktionsbeschreibung]



√ZU-AUS-Funktion Standby-Zeitraum wird auf 0s gesetzt
√ Zwei-Stufen-Dimmung Stand-by-Zeitraum auf +∞, Tageslichtsensor auf hoch
√ 3-stufige Verdunkelung Stand-by-Zeitraum auf 5 min/10 min festgelegt werden
√Priorität bei Tageslicht Stand-by-Zeitraum auf ′+∞′, Tageslichtsensor auf ′LOW/MED′
√Gruppierung Entfernungsgruppe 1-8 und Satz Rx-Signal für den Sensor



[D]Iagramm]



  • Abmessungenn

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 0

Schraubeninstallation

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 1

Installation der Verschlussstruktur



  • Kabeln,Funktion

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 2

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 3

  • Einrichtung

2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 4

  • Strahlungsdiagramm

- Ich weiß.

- Ich weiß.2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 5



[Fernkontro]Ich weiß nicht.



2.4G Wireless Networking Controller geeignet für schlanke LED-Lösungen 6



[Initialisierung]



Bei der ersten Einschaltung schaltet der Sensor das Licht auf 100% Helligkeit ein und das Licht wird nach 10 Sekunden ausgeschaltet.Bewegungssignal wird nicht erkannt.



[Standard-Einstellung]



Nachweisbereich: 100%; Wartezeit: 10 s; Standby-Zeitraum: 0 s; Tageslichtsensor: deaktiviert; Standby-Dimmstand: 10%.



[Anmeldeerklärung]



  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung usw. den Strom ab.
  • Die Erfassungsdistanz hängt von Faktoren wie der Bewegungsgeschwindigkeit des beweglichen Gegenstandes, der Größe des beweglichen Gegenstandes, der Installationshöhe, dem Installationswinkel,ob die Installationsumgebung offen istDie in der Spezifikation angegebene Detektionsdistanz ist ein typischer Wert, der 165 cm/65 kg beträgt, und wird in einer offenen Innenumgebung getestet.
  • Wenn der Mikrowellensensor an der Wand installiert ist, wird die Detektionsdistanz im Vergleich zu der an der Decke stark erhöht.Bitte reduzieren Sie die Empfindlichkeit bei der Verwendung oder kontaktieren Sie unsere Firma, um die Verwendungseinstellungen zu bestätigenDie Lichtempfindlichkeitsschwelle liegt in einer sonnigen Umgebung, ohne Schatten und unter diffusen Reflexionsbedingungen des Umgebungslichts.der vom Lichtsensor ermittelte Leuchtstoffwert kann unterschiedlich sein,
  • Die Sensorparameter müssen unter Umständen in unterschiedlichen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.
  • Dieser Sensor ist nur für den Innenbereich, Wind und Regen, und umliegende bewegliche Objekte verursachen falsche Auslösung
  • Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten und die optimale Höhe 3 Meter; der Abstand zwischen den beiden Sensoren sollte mehr als 3 Meter betragen.
  • Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer engen geschlossenen Umgebung installiert ist, werden Mikrowellen mehrfach reflektiert und führen zu einer falschen Auslösung.Bitte reduzieren Sie die Sensorempfindlichkeit oder wenden Sie sich an den Hersteller für technische Unterstützung.
  • Bitte achten Sie darauf, dass keine sich bewegenden Signale wie Ventilatoren, Gleichstrommotoren, Abwasserleitungen, Luftausläufe usw. um den Sensor herum vorhanden sind, da der Sensor sonst eine falsche Auslösung verursachen kann.
  • Mikrowellen können nicht durch Metall dringen, vermeiden Sie die Installation in geschlossenen oder halbgeschlossenen Metalllampen, und es sollte kein Metall oder Glas sein, das das Produkt blockiert
  • Sensor mit unterschiedlichem 0-10V/PWM-Treiber, niedriges Licht kann unterschiedlich wirken
  • Es ist eine Gleichstromversorgung mit stabiler Ausgangsspannung und einem niedrigen Wellenkoeffizienten zu verwenden.
  • Produktspezifikationen und -parameter können ohne vorherige Ankündigung optimiert werden
  • Für die neue Installationsumgebung wird empfohlen, vor der Installation 5 Stück Proben zu testen.
