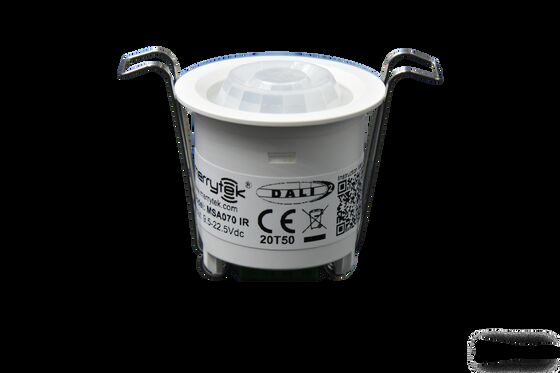

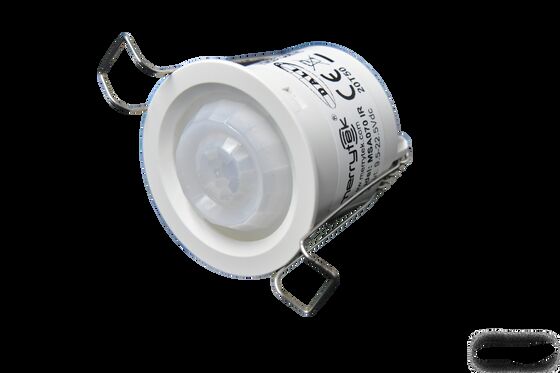

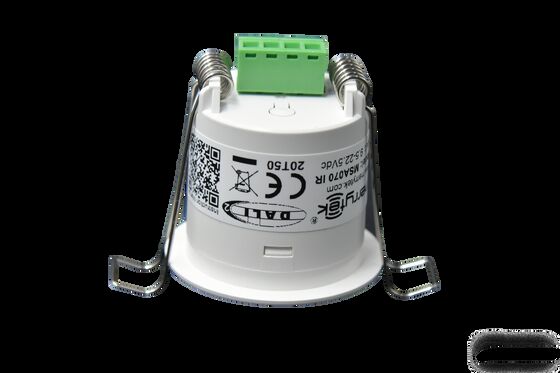

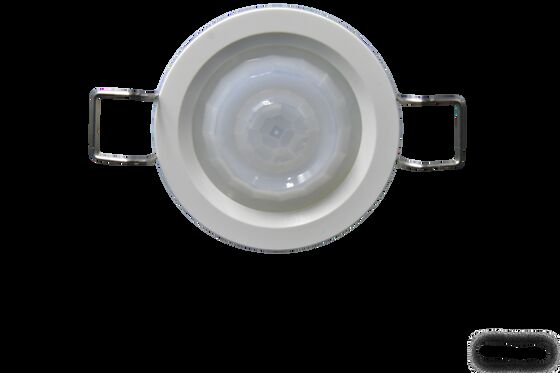

35 mm ausgeschnittener PIR-Deckensensor für den Korridor mit RS-485-Protokoll
| Herkunftsort | China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MSA070D IR 485 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A) |
| Lieferzeit | 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Produktdetails
| Eingangsspannung | 12-24VDC | Arbeitsstrom | 20mA max. |
|---|---|---|---|
| Stromverbrauch | ≤0,5W | Funktion | RS485 |
| Verfügbar | Bewegungserkennung, Tageslichtsensor | Montagehöhe | 2.5-4m |
| Installation | mit einer Breite von mehr als 20 mm | Schnittgröße | Φ35mm |
| Hervorheben | 35 mm Decken-PIR-Besetzungsmessgerät,RS-485 Korridorbewegungssensor,PIR-Sensor mit Deckenanbau |
||
Produkt-Beschreibung
35 mm Cut-Out PIR-Decken-Mount Korridor-Besetzungs-Sensor mit RS-485-Protokoll
Kompakter, 35mm-PIR-Deckensensor mit RS-485-Kommunikationsprotokoll, speziell für Anwendungen zur Bewegungserkennung von Korridoren und Toiletten.
Wesentliche Merkmale
- Fortgeschrittene PIR-Bewegungserkennungstechnologie
- Super-Mini-Gehäuse mit planarer Fresnel-Linse
- RS485-Ausgabe für die Systemintegration
- Fähigkeit zur Erkennung von Umgebungslicht
- Konfigurierbare Tageslichtschwelle und Berichtsmodi
- Maximaler Detektionsbereich: 8-10 Meter Durchmesser
- Ideal für Anwendungen in Fluren und Toiletten
- Fernkonfiguration des Erkennungsbereichs, der Wartezeit und der Geräte-ID
- Entwurf einer versteckten, eingebauten Anlage
- Ultra-kleine Größe für nahtlose Integration der Decke
Technische Spezifikation
| Eingangs-/Ausgangsparameter | |
|---|---|
| Eingangsspannung | 12 bis 24 V Gleichstrom |
| Nennspannung | 12/24V Gleichstrom |
| Arbeitsstrom | Maximal 20 mA |
| Stromverbrauch | ≤ 0,5 W @12/24 V Gleichstrom |
| Ausgangssignal | RS485 |
| Sensorparameter | |
| Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
| Nachweisbereich | Fernbedienung MH18/RS485 Einstellung: 100%/75%/50%/25% |
| Halte Zeit | MH18 Fernbedienung/RS485 Einstellung: 2s/30s/1min/3min/5min/10min/30min |
| Taglichtsensorschwelle | MH18 Fernbedienung/RS485 Einstellung: 5lux/15lux/30lux/50lux/100lux/150lux/Ausgeschaltet |
| Radiusdetektionsbereich | Tangentialbewegung in einer Höhe von 3 m: 4-5 m @ 25 °C (Kürzerer Radialbewegungserfassungsbereich) |
| Fernbedienung | Erhältlich |
| Montagehöhe | 2.5-4m (typisch: 3m) |
| Anwendungsumfeld | |
| Bohrloch | Φ35 mm |
| Betriebstemperatur | -25°C bis +50°C (Erkennungsbereich variiert je nach Temperatur) |
| Speichertemperatur | -40 °C bis +80 °C |
| Gewährleistung | 3 Jahre (für Produktqualitätsprobleme in Innenanwendungen) |
| Drahtstandard | Der Durchmesser des Drahtes beträgt 0,2-2,5 mm, die Streichlänge beträgt 7-8 mm |
| Zertifizierungsstandards | |
| Bescheinigung | CE-konform |
| Umweltanforderungen | RoHS-konform |
| IP-Bewertung | IP20 |
Produktdimensionen
Kabeldiagramm
Entdeckungsstrahlung
Informationen über das Erkennungssignal
Der Sensor erkennt menschliche Bewegungssignale innerhalb des Erkennungsbereichs, speziell für bedeutende menschliche Bewegungen wie das Gehen optimiert.
Fernbedienung (MH18)
Spezifikationen des RS485-Protokolls
| Baud-Rate | 9600 |
| Datenbit | 8 |
| Hören Sie auf. | 1 |
| Kommunikationsdatenart | HEX TX/RX |
| Datenbefehlsintervall | > 210 ms |
Protokoll-Befehlsstruktur
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| Rahmenüberschrift | Identifizierung High Bit | Identifizierung von Low Bit | Datenlänge | Funktion | Wert | Überprüfungscode |
Protokollbefehle Referenz
| Befehl | Funktion | Datenbereich | R/W | Standardwert |
|---|---|---|---|---|
| 0x00 | Kommandowert lesen | - | w | - |
| 0x03 | Anwesenheits-/Abwesenheitsbericht | 1 bis 2 | w/r | 01 |
| 0x05 | Einstellung des Erkennungsbereichs | 0 bis 100 | w/r | 100% |
| 0x07 | Blockierungszeit | 0-FFFFFF | w | 0 |
| 0x08 | Aktivierung des Anzeigers | 0 zu 1 | w/r | 01 |
| 0x09 | Taglichkeitswertbericht | 0-1200 lux | r | - |
| 0x0A | Einstellung des Tageslichtdifferenzwerts | 10 bis 100 | w/r | 10 Lux |
| 0x0D | Haltzeinstellung | 3-7200 | w/r | 30er Jahre |
| 0x17 | Firmware-Version | 0.0.0-100.0.0 | r | Aktuelle Version |
| 0x18 | Einstellung der Geräte-ID | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | Einrichtung der Tageslichtkompensation | 0x01-0x64 | w/r | 0x0a |
| 0x21 | Geräte-ID bearbeiten | 0 zu 1 | w | 0x00 |
| 0x22 | Bericht oder Lesemodus | 0 zu 1 | w/r | 01 |
| 0x23 | Status umdrehen | 1 | w | 1 |
| 0x25 | Tageslichtschwellenfunktion | 0 bis 1200 Lux,65535 | w/r | 65535 |
| 0x26 | Aktivierung der Sensorfunktion | 0 zu 1 | w/r | 0 |
| 0x30 | Wiederherstellen der Werkseinstellungen | 1 | w | - |
Installationsrichtlinien
- Die Installation muss von einem qualifizierten Elektriker mit abgeschaltetem Strom durchgeführt werden.
- Höchsthöhe 4 m nur für Innenräume, fern von temperaturempfindlichen Bereichen
- Stellen Sie sicher, dass keine großen Objekte den Erkennungsbereich behindern (der Sensor kann durch Objekte nicht erkennen)
- Vermeiden Sie es in der Nähe von starken reflektierenden Gegenständen, WLAN-Routern oder Mikrowellenöfen
- Detektionsbereich für 25°C optimiert - Leistung variiert je nach Temperatur
- Detektion für tangentielle Bewegung optimiert - Radialbewegungserkennung ist kürzer
Haftungsausschluss
Aufgrund der Komplexität der Produkttechnologie und der Unterschiede in der Anwendungsumgebung dient diese Spezifikation nur als Referenz.Wir behalten uns das Recht vor, die Produktspezifikationen ohne Benachrichtigung zu ändern und machen keine rechtlichen Verpflichtungen oder GarantienDie Benutzer werden ermutigt, den Inhalt der Spezifikation auf der Grundlage ihrer Erfahrung mit dem Produkt zu ergänzen oder zu ändern.
Für detaillierte technische Spezifikationen und Protokolldokumentation wenden Sie sich bitte direkt an den Hersteller.
