Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA250S IR
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat
Produktdetails
Eingangsspannung 220-240VAC Arbeitsstrom 20mA max.
Stromverbrauch ≤0,5W Funktion EIN/AUS-Funktion
Tragfähigkeit 2000 W (induktiv) Montagehöhe 30m
Installation Oberflächenmontage IP-Bewertung IP54
Hervorheben

PIR-Bewegungssensor für Hallenleuchten

,

360° PIR-Melder 30m Reichweite

,

Hallenleuchten PIR-Sensor mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung

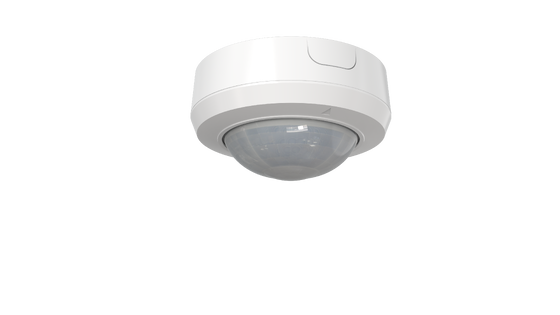

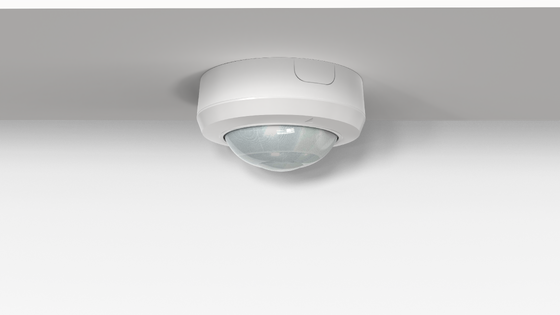

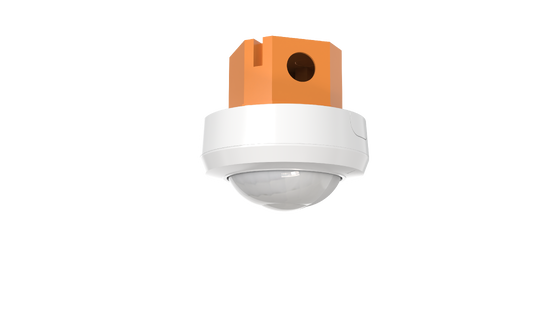

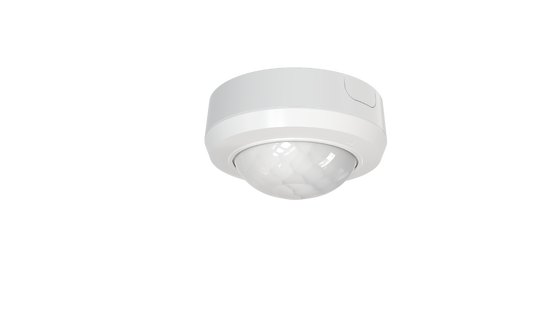

MSA250S IR Hochleistungs-Präsenzmelder
Professioneller PIR-Bewegungsmelder für hohe Montagehöhen mit Tageslichtsensorik, ausgelegt für Montagehöhen bis zu 30 Meter mit 360° Erfassungsbereich.
Produktübersicht
Der MSA250S IR ist ein Hochleistungs-PIR-Bewegungsmelder mit Merryteks exklusiver Super-High-Lens-Technologie. Bei Installationen in Höhen von 3-30 m erreicht er eine maximale Erfassungsreichweite von 30 m Durchmesser. In Kombination mit fortschrittlichen Softwarealgorithmen erkennt er präzise menschliche Bewegungen in verschiedenen industriellen Szenarien, um intelligente Beleuchtungsanwendungen auszulösen.
Hauptmerkmale
  • PIR-Bewegungserkennung mit Tageslichtsensorfunktion
  • Präzise Bewegungserkennung mit einkanaligem EIN/AUS-Ausgang
  • Erfassungsbereich, Haltezeit und Tageslichtschwelle einstellbar über Drehschalter oder Fernbedienung
  • Maximale Erfassungsreichweite: 30-36 m Durchmesser bei 10 m Höhe / 6-10 m Durchmesser bei 30 m Höhe
  • 26A Relais mit maximaler Belastbarkeit: 2000W ohmsche Last und 1200W induktive Last
  • 2kV Überspannungsschutz
  • Aufputzmontage
  • Ideal für Eingangsbereiche, Lagerhäuser und industrielle Anwendungen zur Bewegungserkennung
Technische Spezifikationen
Ein-/Ausgangsparameter
Eingangsspannung 220-240V AC
Nennspannung 230V AC
Betriebsstrom max. 20mA
Leistungsaufnahme ≤0,5W @230V AC
Ausgangssignal EIN/AUS
Max. Stoßspannung 2KV (L/N, EN61000-4-5)
Max. Stoßstrom 75A (50% Ipeak, twidth =500us, 230Vac Volllast, Kaltstart)
Max. Last 2000W ohmsche Last und 1200W induktive Last @230Vac
Sensorparameter
Funktion PIR-Bewegungserkennung + Tageslichtsensor
1 Drehschalter/MH10 Fernbedienungseinstellung: 100%/75%/50%/25%
1 Drehschalter/MH10 Fernbedienungseinstellung: Test 2s/30s/1min/5min/10min/30min
Tageslichtsensor Drehschalter/MH10 Fernbedienungseinstellung: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktiviert
Radius-Erfassungsbereich (100% Reichweite) 15-18m @25°C basierend auf 10m Montagehöhe (tangentiale Bewegung)
3-5m @25°C basierend auf 3m Montagehöhe (tangentiale Bewegung)
Tageslichtpriorität Mehrere Einstellungen von 50Lux EIN/300Lux AUS bis 200Lux EIN/600Lux AUS
Fernbedienung Verfügbar (MH10 Fernbedienung)
Montagehöhen 3-30m (typischer Wert: 10m)
Anwendungsumgebung
Installation Aufputzmontage
Betriebstemperatur -25°C bis +50°C (Erfassungsbereich kann je nach Temperatur variieren)
Lagertemperatur -25°C bis +50°C, Luftfeuchtigkeit ≤60% (nicht kondensierend)
Verkabelungsstandard Drahtdurchmesser: 0,2-2,5mm², Abisolierlänge: 5-8mm
Garantie 5 Jahre (Innenanwendungen)
Zertifizierung & Standards
Zertifikat CE UACK
Umweltanforderungen Konform mit RoHS
IP-Schutzart IP54
Produktabmessungen
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 0 Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 1
Schaltplan
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 2
Wichtige Hinweise zur Verkabelung:
1. LN-Klemme steht für AC-Eingang, L'N für AC-Ausgang. Bitte korrekt verdrahten. 2. Die maximale Belastbarkeit eines Sensors beträgt 2000W ohmsche Last und 1200W induktive Last für eine einzelne Last. Für zusätzliche Lasten in einer Schleife empfehlen wir die Verwendung eines Schützes am LN-Ausgangsanschluss, um kurzzeitige Überlastspitzen zu vermeiden.
Erfassungsdiagramm
Erfassungssignalinformationen
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 3
Das Produkt erkennt menschliche Bewegungssignale. Die Erkennung von Bewegungssignalen identifiziert signifikante menschliche Bewegungen (Gehen) innerhalb des Erfassungsbereichs.
Initialisierungsprozess
Beim Einschalten erlischt die Sensoranzeige nach 20 Sekunden Blinken. Der Sensor erkennt während dieser Initialisierungsphase keine Bewegungssignale. Nach 20 Sekunden können Sie den Drehschalter oder die Fernbedienung verwenden, um Erfassungsbereich, Haltezeit, Tageslichtsensor und andere Parameter einzustellen.
Werkseinstellungen
Erfassungsbereich: 100%, Haltezeit EIN/AUS-Klemme: 2s, Haltezeit Trockenkontaktklemme: 2s, Tageslichtschwelle: Deaktiviert, Anzeige: EIN
Drehschalterkonfiguration
Einstellungen Erfassungsbereich
Stufe
Einstellung Tageslichtpriorität 1
50lux EIN / 300lux AUS2
100lux EIN / 400lux AUS3
150lux EIN / 500lux AUS4
200lux EIN / 600lux AUSEinstellungen Haltezeit
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 4
Stufe
Einstellung Tageslichtpriorität 1
50lux EIN / 300lux AUS2
100lux EIN / 400lux AUS3
150lux EIN / 500lux AUS4
200lux EIN / 600lux AUS5
Deaktiviert6
150luxEinstellungen Tageslichtsensor
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 5
Stufe
Einstellung Tageslichtpriorität 1
50lux EIN / 300lux AUS2
100lux EIN / 400lux AUS3
150lux EIN / 500lux AUS4
200lux EIN / 600lux AUS5
Deaktiviert6
150lux7
DeaktiviertInstallations- und Anwendungshinweise
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 6
Stufe
Einstellung Tageslichtpriorität 1
50lux EIN / 300lux AUS2
100lux EIN / 400lux AUS3
150lux EIN / 500lux AUS4
200lux EIN / 600lux AUS5
DeaktiviertInstallations- und Anwendungshinweise
Max. Montagehöhe bis zu 30m PIR Hallenleuchte 360° Sensor Hallenleuchten PIR-Melder 7
Der Sensor muss von einem professionellen Elektriker bei ausgeschalteter Stromversorgung installiert werden
  • Die typische Installationshöhe beträgt 10 m, nur für den Innenbereich
  • Installieren Sie den Sensor fern von heißen oder sich schnell ändernden Temperaturbereichen, um Fehlalarme zu vermeiden
  • Stellen Sie sicher, dass sich keine großen Objekte im Erfassungsbereich befinden (Sensor kann nicht durch Objekte erkennen)
  • Vermeiden Sie die Platzierung in der Nähe von stark reflektierenden Objekten, WLAN-Routern, Mikrowellenherden, um Fehlalarme zu verhindern
  • Die Erfassungsbereichsfunktion basiert auf einer Umgebungstemperatur von 25°C - die Leistung variiert mit Temperaturänderungen
  • Die Erfassung ist für tangentiale Bewegungen optimiert; der Erfassungsbereich für radiale Bewegungen ist aufgrund der PIR-Eigenschaften kürzer
