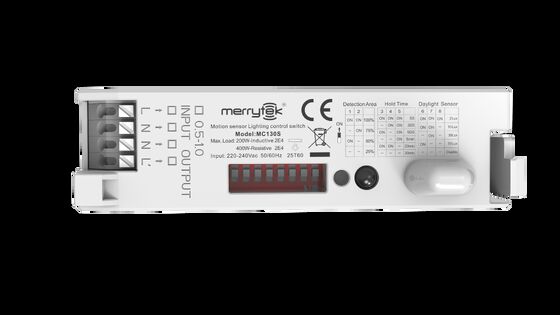

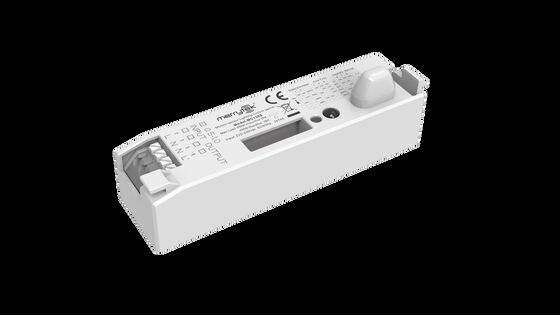

Deckenleuchte Langstreifen Mikrowelle AC EIN/AUS Bewegungssensor, kompatibel mit Tri-Proof Leuchte
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED, UKCA, SAA, CB |
| Modellnummer | MC130 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schaufelbeutel + Karton + Karton(K=A) |
| Lieferzeit | 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4 |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Produktdetails
| Nennspannung | 220-240VAC 50/60Hz | Standby-Strom | ≤0,5 W |
|---|---|---|---|
| Ausgangskontrolle | ON-OUT | Betriebsfrequenz | 50,8 GHz ± 75 MHz, ISM-Wellenband. |
| Betriebstemperatur | -25 bis 60°C | Lebensdauer | 5 Jahre Garantie @TA |
| Hervorheben | Mikrowellen-Bewegungssensor Deckenleuchte,Langstreifen-Bewegungssensorleuchte,Tri-Proof Leuchte kompatibler Bewegungssensor |
||
Produkt-Beschreibung
Deckenlicht Langstreifen-Mikrowellen-AC ON/OFF Bewegungssensor
Kompatibel mit dreifähigem Licht
Produktmerkmale
- Patentierte Mini-Kopplung Dipole-Antenne für Deckenleuchte
- geeignet für eingebaute LED-Metallplatten ohne falschen Auslöser
- Kompakte Größe, beeinflusst nicht die Lichtverteilung
- Niedriges Seitenlobe, kein falscher Auslöser im Metallreflexionsraum
- Niedrige Übertragungsleistung, sicher für den Menschen
- Sensordaten können durch DIP-Schalter und Fernbedienung eingestellt werden
- Nicht von Temperatur, Feuchtigkeit, Lärm, Staub usw. beeinflusst.
Technische Parameter
Eingabe
| Nennspannung | 220-240VAC 50/60Hz |
| Standby-Leistung | ≤ 0,5 W |
| Überspannungstest | L-N: 1 kV |
Ausgabe
| Ausgangssteuerung | Ein-Aus-Schalter |
| Lastkapazität | 200 W (Induktiv/LED); 400 W (Widerstand) |
| Max. Überspannungskapazität | 10A Relais: 30A (50% Ipeak, zweiter = 200us, 230Vac volle Last, Kaltstart) |
Sensorparameter
| Betriebsfrequenz | 5.8 GHz ±75MHz, ISM-Wellenband |
| Übertragungskraft | 1mW max. |
| Ermittlung des Radius | r≥3m @ Deckenmontage, r≥8m @ Wandmontage (Bewegungsgeschwindigkeit: 1m/s, 100% Empfindlichkeit, 165cm Person) |
| Montagehöhe | 2.5-5m (Deckenbefestigung), 2-3m (Wandbefestigung) |
Umwelt
| Betriebstemperatur | -25 bis 60°C |
| Speichertemperatur | -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend) |
Zertifizierung und Normen
| Bescheinigung | CE, RED, UKCA, SAA, CB |
| Umweltanforderung | Konformität mit RoHS 2.0Erreichen |
| IP-Bewertung | IP20 |
Weitere Spezifikationen
| Verkabelung | mit einer Breite von mehr als 20 mm, |
| Einrichtung | Eingebettet |
| Paket | Beförderungsmittel, die für die Verwendung in Kraftfahrzeugen verwendet werden, sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu entnehmen. |
| Nettogewicht | 36 g ± 3 g |
| Lebensdauer | 5 Jahre Garantie |
Funktionsübersicht
| Funktion | Beschreibung |
|---|---|
| Funktion Eins-Aus | Die Einstellung des Tageslichtsensors auf "deaktiviert" oder die Umgebungshelligkeit ist niedriger als der voreingestellte Tageslichtsensorwert.Wenn die Wartezeit abläuftDas Licht wird ausgehen. |
| Doppelstufige Verdunkelung | N/A |
| Drei-Schritte-Dimmung | N/A |
| Ernte bei Tageslicht | N/A |
| Tageslichtpriorität | N/A |
Produktinformationen
Funktionsdiagramm und Verkabelung
Der Sensor ist nur für die Verbindung einer Last ausgelegt.
Installationsanleitung
Empfohlen für den Einsatz an Deckenleuchten
Schraubeninstallation
Installation mit Einbau
Anmerkung: Bitte überprüfen Sie die Sensorinstallationsmethode bei Merrytek, bevor Sie eine Leuchte entwerfen.
Schnittgröße
Initialisierung und Standardeinstellungen
Initialisierung
Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit ein und schaltet das Licht in 10 Sekunden aus.
Voreinstellung
Empfindlichkeit: 100%, Wartezeit: 5 Sekunden, Tageslichtsensor: Deaktivieren
Mitteilung über die Anmeldung
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung oder Einstellung der DIP-Schalter den Strom aus.
- Mikrowellen können nicht durch Metall dringen. Legen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metalllampe. Weder Metall noch Glas dürfen über dem Produkt abdecken.Wenn die Antenne durch die Metallplatte gehen muss, stellen Sie bitte sicher, dass die Spitze des Sensors nahe an der Metallplatte liegt.
- Die Empfindlichkeitsfläche hängt mit der Bewegungsgeschwindigkeit von Gegenständen, der Größe der bewegten Gegenstände, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. zusammen.Bei der Bestimmung des Erfassungsbereichs wird der typische Wert gemessen, der von 165 cm hohen Prüfern in einer offenen Raumumgebung gemessen wurde..
- Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und in einem Umgebungslicht diffusen Reflexionszustand gemessen.Unterschiedliche Umgebung und Klima verursachen unterschiedliche Helligkeitswerte, die der Tageslichtsensor misst.
- Es wird empfohlen, dass der Abstand zwischen den Sensoren und den Routern größer als 2 m ist.
- Der Sensor darf nicht durch Metall, PCB, LED-Tablett usw. bedeckt oder verborgen sein. Der Abstand zwischen der Sensorantenne und den umgebenden Materialien sollte größer als 5 mm sein.In der Nähe der Sensorantenne sollten keine Metall- oder PCB-Spuren vorhanden seinDie empfohlene Abdeckungsdicke beträgt 2 mm und der Abstand zwischen Sensorantenne und Abdeckung sollte größer als 3,2 mm sein.
- Vibrationssignale werden als bewegliche Signale für den Auslösersensor betrachtet. Der Installationssensor sollte fern von Objekten sein, die lange Zeit vibrieren, wie zum Beispiel große Metallgeräte, Rohre,Klimaanlagen, Abluftöffnungen, Rauchabluchtauspuffmaschinen, schüttelnde Ventilatoren usw. Haustiere im Erkennungsbereich können einen falschen Auslöser verursachen.
- Die Antennenoberfläche des Mikrowellenmoduls sollte von Eingangs-AC, Ausgangs-DC, Geradlinerbrücke, Transformator,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,.
- Der Sensor ist nur für den Innenbereich geeignet. Der wasserdichte Effekt für den Außenbereich oder Halbbereich wird beeinträchtigt. Wind, Regen und sich bewegende Gegenstände können eine falsche Auslösung verursachen.
