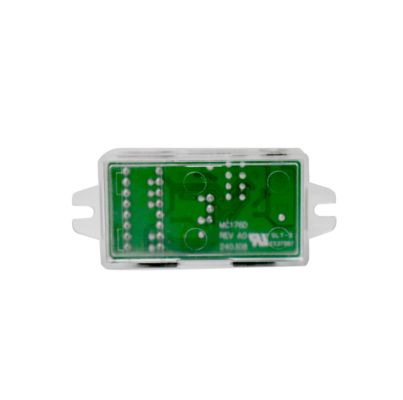

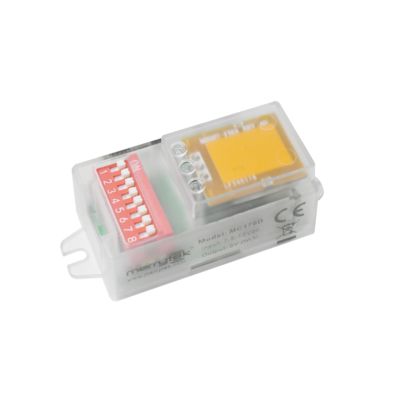

Gleichstrom-Dimmbares Mikrowellen-Bewegungssensor, Fernbedienung verfügbar, Tageslichtpriorität MC176D 99
| Herkunftsort | China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC176D 99 |
| Min Bestellmenge | 100pcs |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Bubble Bag + Trennwand + Außenbox (K=A) |
| Lieferzeit | innerhalb von 5 Werktagen für Muster und kleine Bestellungen; innerhalb von 3-4 Wochen für Großbeste |
| Zahlungsbedingungen | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Produktdetails
| Nennspannung | 7,5-13 VDC | Arbeitsstrom | 16 ± 2 mA |
|---|---|---|---|
| Ausgangssignal | 5V-PWM-Dimmsignal | Arbeitsfrequenz | 5.8 GHz ± 75 MHz, ISM-Band |
| Installationshöhe | 3 m (maximal 6 m) | Arbeitstemperatur | Eingebettet: -25~60°C |
| Lebensdauer | 5 Jahre Garantie@Ta | ||
| Hervorheben | Gleichstrom-Dimmbare Mikrowellen-Bewegungssensor,mit einer Breite von mehr als 10 mm,daylight priority microwave motion sensor |
||
Produkt-Beschreibung
DC Dimmable Mikrowellen-Bewegungssensor
Fernbedienung verfügbar, Tageslicht-Prioritätsfunktion
Mikrowellen-Bewegungssensor mit Tageslichtsteuerung und Fernbedienungsfunktion.
Produktmerkmale
- 7,5-13VDC Eingang, passend für DC-Netzteil oder mit 12VDC
- LED-Treiberversorgung für Hilfsstromausgang
- 5V PWM-Dimm-Signal, 3-stufige oder 2-stufige Dimmung
- Alle Bewegungssensor-Parameter-Einstellungen per Fernbedienung und DIP
- Niedrigimpedanz-Antennenmodul mit Lichtleiter-Säulen-Design, geringe Größe, kann die Öffnung der Lampenplatine reduzieren
- Tageslicht-Prioritätsfunktion
Technische Parameter
| Eingang | |
|---|---|
| Nennspannung | 7,5-13VDC |
| Arbeitsstrom | 16±2mA |
| Restwelligkeit | < 100mVp-p |
| Ausgang | |
| Ausgangssignal | 5V PWM-Dimm-Signal |
| Tageslichtsensor | |
| Tageslichtschwelle | 5Lux/15Lux/50Lux/Deaktiviert |
| Tageslicht-Priorität | EIN | AUS |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Dimmstufe | 25% |
Erfassungsparameter
| Arbeitsfrequenz | 5,8GHz ±75MHz, ISM-Band |
| Sendeleistung | 1mW Max. |
| Erfassungsbereich | 100%/75%/50%/25% |
| Haltezeit | 5s/90s/3min/10min |
| Stand-by-Periode | 0s/30s/10min/+∞ |
| Erfassungsbereich (Radius) | Deckenmontage 3m Höhe: r≥4m@0,3m/s, r≥2,5m@1m/s; Horizontale Montage 2m Höhe: r≥8m@0,3m/s, r≥4m@1m/s |
| Montagehöhe | 3m (6m Max) |
Umweltspezifikationen
| Betriebstemperatur | Integriert: -25~60℃ |
| Lagertemperatur | -40℃...80℃, Luftfeuchtigkeit ≤85% (nicht kondensierend) |
Zertifizierungen
| Zertifiziert | CE, RED (anhängig) |
| Umweltanforderungen | Konform mit RoHS 2.0, Reach-Anforderungen |
| IP-Schutzart | IP20 |
Zusätzliche Spezifikationen
| Verkabelung | 3-Pin 2,0mm Klemme |
| Installationsanforderungen | Einbauinstallation |
| Verpackungsanforderungen | Luftpolsterbeutel + Trennwand + Außenkarton (K=A) |
| Nettogewicht | 13 ±2g |
| Lebensdauer | 5 Jahre Garantie@Ta |
Funktionsbeschreibung
| MC176D 99 | Funktion |
|---|---|
| EIN/AUS-Funktion | N/A |
| Zweistufige Dimmfunktion | Stand-by-Periode auf "+∞" eingestellt |
| Dreistufige Dimmfunktion | Stand-by-Periode auf "30S/10min" eingestellt |
| Tageslichtnutzung | N/A |
| Tageslicht-Priorität | Stand-by-Periode auf "+∞" eingestellt |
Betriebsdiagramme
EIN/AUS-Funktion (Stand-by-Periode auf "0s" eingestellt)
2-stufige Dimmfunktion (Stand-by-Periode auf "+∞" eingestellt)
3-stufige Dimmfunktion (Stand-by-Periode auf "10S/1min/3min/5min/10min/30min" eingestellt)
Tageslicht-Priorität
Produktdiagramme
Abmessungen (mm)
Schaltplan
Funktionsdiagramm
DIP-Schaltereinstellungen
| Erfassungsbereich | Haltezeit | Tageslichtsensor | Stand-by-Periode |
|---|---|---|---|
| ① EIN EIN 100% | EIN EIN 5S | EIN EIN 5Lux 15Lux | EIN EIN 0S |
| ② - EIN 75% | - EIN 90S | - EIN 15Lux 50Lux | - EIN 30S |
| ③ EIN - 50% | EIN - 3min | EIN - 50Lux 100Lux | EIN - 10min |
| ④ - - 25% | - - 10min | - - Deaktiviert - | - - +∞ |
Strahlungsdiagramm
Fernbedienung MH10
Initialisierung
Der Sensor schaltet das Licht beim ersten Einschalten auf 100% Helligkeit und schaltet es nach 10 Sekunden aus. Während der Initialisierungsphase werden keine externen Bewegungssignale erkannt.
Standardeinstellungen
Empfindlichkeit: 100% Haltezeit: 5s Tageslichtsensor: Deaktiviert; Stand-by-Periode: 0S; Stand-by-Dimmstufe: 25%
Anwendungshinweise
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung ab, bevor Sie mit der Installation, Verkabelung, Änderung der DIP-Schaltereinstellungen usw. beginnen.
- Die Erfassungsdistanz hängt von Faktoren wie der Bewegungsgeschwindigkeit des Objekts, der Größe des Objekts, der Montagehöhe, dem Montagewinkel, ob die Installationsumgebung offen ist, und dem Material des Reflektors ab.
- Wenn der Mikrowellensensor an der Wand montiert wird, ist die Erfassungsdistanz im Vergleich zur Deckenmontage deutlich größer.
- Sensoreinstellungen müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder kontaktieren Sie den Hersteller.
- Dieser Sensor ist nur für den Innenbereich bestimmt. Wind und Regen im Freien sowie umliegende bewegte Objekte können Fehlalarme auslösen.
- Die Montagehöhe des Sensorprodukts darf 6 Meter nicht überschreiten, die optimale Höhe beträgt 3 Meter; der Abstand zwischen zwei Sensoren sollte größer als 3 Meter sein.
- Wenn der Sensor in einer Metalllampe, auf einer metallischen reflektierenden Oberfläche oder in einer engen geschlossenen Umgebung installiert wird, werden Mikrowellen mehrfach reflektiert und verursachen Fehlalarme.
- Bitte stellen Sie sicher, dass sich keine bewegten Signale wie Ventilatoren, Gleichstrommotoren, Abwasserrohre, Luftauslässe usw. in der Nähe des Sensors befinden, da der Sensor sonst Fehlalarme auslösen kann.
- Mikrowellen können Metall nicht durchdringen. Vermeiden Sie die Installation in geschlossenen oder halboffenen Metalllampen, und es dürfen keine Metall- oder Glasabdeckungen das Produkt blockieren.
- Sensor mit unterschiedlichen PWM / 0-10V Treibern, die Lichtausbeute kann unterschiedlich sein.
- Ein geregelter DC-Netzteil mit stabiler Ausgangsspannung und niedrigem Welligkeitskoeffizienten muss verwendet werden. Die Welligkeit des Netzteils sollte weniger als 100mV betragen; der Laststrom sollte größer als 25mA sein.
- Produktspezifikationen und Parameter können ohne vorherige Ankündigung optimiert werden.
