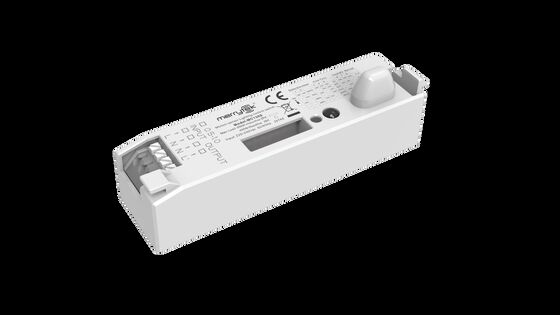

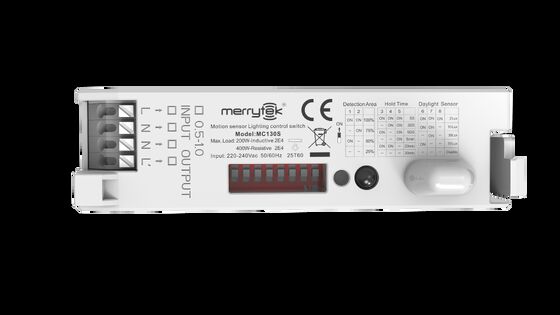

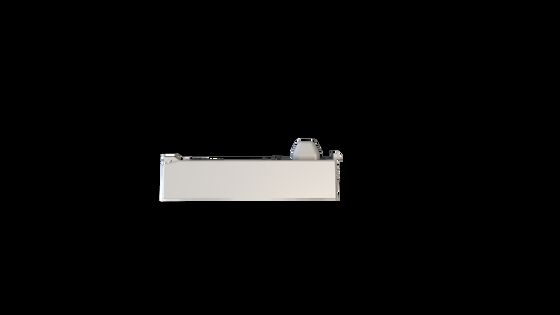

Deckenleuchte Langstreifen Mikrowelle AC EIN/AUS Bewegungssensor, Kompatibel mit Tri-proof Licht MC130
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, RED, UKCA, SAA, CB |
| Modellnummer | MC130 |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schaufelbeutel + Karton + Karton(K=A) |
| Lieferzeit | 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4 |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Produktdetails
| Nennspannung | 220–240 V Wechselstrom, 50/60 Hz | Standby-Strom | ≤0,5W |
|---|---|---|---|
| Ausgabesteuerung | EIN-AUS | Betriebsfrequenz | 5,8 GHz ±75 MHz, ISM-Wellenband. |
| Betriebstemperatur | -25~60°C | Lebensdauer | 5 Jahre Garantie @Ta |
| Hervorheben | Mikrowellen-Bewegungssensor Deckenleuchte,Langstreifen-Bewegungssensorleuchte,Tri-Proof Leuchte kompatibler Bewegungssensor |
||
Produkt-Beschreibung
Deckenleuchte Langstreifen Mikrowelle EIN/AUS Bewegungssensor
Kompatibel mit Tri-Proof-Leuchte
Produktmerkmale
- Patentierte Mini-Kopplungs-Dipolantenne für Deckenleuchte
- Geeignet für integrierte Metall-LED-Platine ohne Fehltrigger
- Kompakte Größe, beeinträchtigt die Lichtverteilung nicht
- Geringe Nebenkeulen, kein Fehltrigger im Metallreflexionsraum
- Geringe Sendeleistung, sicher für Menschen
- Sensordaten können per DIP-Schalter und Fernbedienung eingestellt werden
- Nicht beeinflusst von Temperatur, Luftfeuchtigkeit, Lärm, Staub usw.
Technische Parameter
Eingang
| Nennspannung | 220-240VAC 50/60Hz |
| Standby-Leistung | ≤0,5W |
| Überspannungsprüfung | L--N: 1kV |
Ausgang
| Ausgangssteuerung | EIN-AUS |
| Lastkapazität | 200W (induktiv/LED); 400W (ohmsche Last) |
| Max. Stoßstrombelastbarkeit | 10A Relais: 30A (50% Ipeak, twidth =200us, 230Vac Volllast, Kaltstart) |
Sensorparameter
| Betriebsfrequenz | 5,8 GHz ±75MHz, ISM-Funkband |
| Sendeleistung | Max. 1mW |
| Erfassungsradius | r≥3m bei Deckenmontage, r≥8m bei Wandmontage (Bewegungsgeschwindigkeit: 1m/s, 100% Empfindlichkeit, 165cm Person) |
| Montagehöhe | 2,5-5m (Deckenmontage), 2-3m (Wandmontage) |
Umgebung
| Betriebstemperatur | -25~60°C |
| Lagertemperatur | -40°C~80°C, Luftfeuchtigkeit: ≤85% (nicht kondensierend) |
Zertifizierung & Standards
| Zertifikat | CE, RED, UKCA, SAA, CB |
| Umweltanforderungen | Konform mit RoHS 2.0, Reach |
| IP-Schutzart | IP20 |
Weitere Spezifikationen
| Verkabelung | Steckklemmenblock, Verkabelung 0,5-0,75mm² |
| Installation | Einbau |
| Verpackung | Luftpolsterbeutel + Trennwand + Karton (K=A) |
| Nettogewicht | 36g±3g |
| Lebensdauer | 5 Jahre Garantie |
Funktionsübersicht
| Funktion | Beschreibung |
|---|---|
| EIN-AUS-Funktion | Wenn der Tageslichtsensor auf "deaktiviert" eingestellt ist oder die Umgebungshelligkeit unter dem voreingestellten Tageslichtwert liegt, beginnt der Sensor bei Erkennung von Bewegungssignalen zu arbeiten und das Licht schaltet sich ein. Nach Ablauf der Haltezeit schaltet sich das Licht aus. |
| 2-stufige Dimmung | N/A |
| 3-stufige Dimmung | N/A |
| Tageslichtnutzung | N/A |
| Tageslichtpriorität | N/A |
Produktinformationen
Schaltplan und Funktionsdiagramm
Der Sensor ist für den Anschluss von nur einer Last ausgelegt. Der Anschluss von mehr als einer Last kann den Sensor beschädigen.
Installationsanleitung
Empfohlen für den Einsatz in Deckenleuchten
Schraubmontage
Schnappmontage
Hinweis: Bitte überprüfen Sie die Installationsmethode des Sensors mit Merrytek, bevor Sie eine Leuchte entwerfen.
Ausschnittgröße
Initialisierung & Standardeinstellungen
Initialisierung
Nach dem Einschalten schaltet der Sensor das Licht automatisch auf 100% Helligkeit und schaltet das Licht nach 10 Sekunden aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.
Standardeinstellung
Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert
Anwendungshinweise
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie mit der Installation, Verkabelung oder Einstellung der DIP-Schalter beginnen.
- Mikrowellen können Metall nicht durchdringen. Platzieren Sie das Produkt nicht in einer geschlossenen oder halboffenen Metallleuchte. Weder Metall noch Glas dürfen über dem Produkt angebracht werden. Wenn die Antenne eine Metallplatte durchdringen muss, stellen Sie sicher, dass die Oberseite des Sensors nahe an der Metallplatte liegt.
- Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit von Objekten, der Größe von bewegten Objekten, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung, reflektierenden Materialien usw. ab. Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testpersonen in einer offenen Innenumgebung gemessen wurde.
- Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und in einem diffusen Reflexionszustand des Umgebungslichts gemessen. Unterschiedliche Umgebungen und Klimazonen führen zu unterschiedlichen Helligkeitswerten, die der Tageslichtsensor misst.
- Der empfohlene Installationsabstand zwischen den Sensoren beträgt mehr als 2 m, und der Installationsabstand zwischen den Sensoren und Routern beträgt mehr als 2 m.
- Der Sensor darf nicht von Metall, Leiterplatten, LED-Platinen usw. abgedeckt oder verdeckt werden. Der Abstand zwischen der Sensorantenne und den umliegenden Materialien sollte größer als 5 mm sein. Es dürfen sich keine Metall- oder Leiterplattenbahnen in der Nähe der Sensorantenne, darüber oder darunter befinden. Die empfohlene Dicke der Abdeckung beträgt 2 mm, und der Abstand zwischen der Sensorantenne und der Abdeckung sollte größer als 3,2 mm sein.
- Vibrationssignale werden als Bewegungssignale betrachtet und lösen den Sensor aus. Die Installation des Sensors sollte fern von Objekten erfolgen, die lange vibrieren, wie z. B. große Metallgeräte, Rohre, Klimaanlagenauslässe, Abluftöffnungen, Rauchabzugsanlagen, schwingende Lüfter usw. Haustiere im Erfassungsbereich können Fehlalarme verursachen.
- Die Antennenoberfläche des Mikrowellenmoduls sollte von AC-Eingang, DC-Ausgang, Gleichrichterbrücke, Transformator, Schaltrohr und anderen Hochleistungsgeräten ferngehalten werden, um zu vermeiden, dass Hochfrequenzsignale den normalen Betrieb der Antenne des Mikrowellensensors beeinträchtigen.
- Der Sensor ist nur für den Innenbereich bestimmt. Die wasserdichte Wirkung für den Außen- oder Halb-Außenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte können Fehlalarme verursachen.
