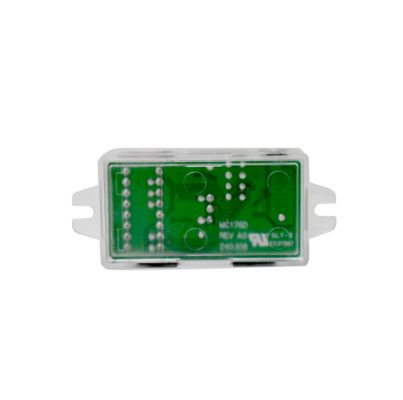

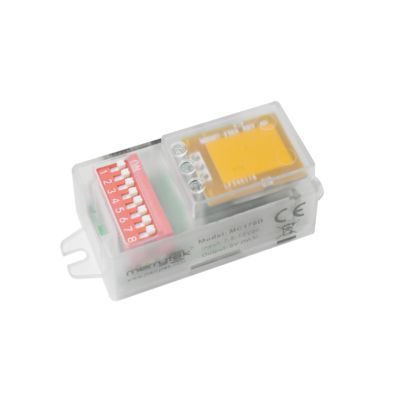

Mikrowellen-Bewegungsmelder DC, mit Tageslichtprioritätsfunktion, DIP-Schalter-Einstellung MC176D
| Herkunftsort | CHINA |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC176D |
| Min Bestellmenge | 100pcs |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Bubble Bag + Trennwand + Außenbox (K=A) |
| Lieferzeit | innerhalb von 5 Werktagen für Muster und kleine Bestellungen; innerhalb von 3-4 Wochen für Großbeste |
| Zahlungsbedingungen | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Produktdetails
| Nennspannung | 7,5-13 VDC | Arbeitsstrom | 16 ± 2 mA |
|---|---|---|---|
| Ausgangssignal | 5V-PWM-Dimmsignal | Arbeitsfrequenz | 5.8 GHz ± 75 MHz, ISM-Band |
| Installationshöhe | 3 m (maximal 6 m) | Arbeitstemperatur | Eingebettet: -25~60°C |
| Lebensdauer | 5 Jahre Garantie@Ta | ||
| Hervorheben | Mikrowellen-Bewegungssensor mit Tageslicht-Erfassung,Mikrowellen-Gleichstrom-Bewegungssensor,DIP-Schalter-Mikrowellen-Sensor |
||
Produkt-Beschreibung
Mikrowellenbewegungs-DC-Sensor mit Tageslichtpriorität, DIP-Schalter-Einstellung
Produktmerkmale
- 7.5-13VDC-Eingang, gleichbleibende Gleichspannung oder mit 12VDC
- LED-Treiberversorgung für die Hilfsleistung
- 5V PWM-Dimmsignal, 3- oder 2-stufige Dimmung
- Einstellung aller Bewegungssensorparameter durch DIP
- Antennenmodul mit geringer Impedanz mit Lichtleitkolonnendesign Kleine Größe, kann die Öffnung der Lampe reduzieren
- Tageslichtprioritätfunktion
Parameter
| Eingabe | |
|---|---|
| Nennspannung | 7.5-13VDC |
| Betriebsstrom | 16 ± 2 mA |
| Rippelspannung | < 100mVp-p |
| Ausgabe | |
| Ausgangssignal | 5V PWM-Dimmsignal |
| Taglichtsensor | |
| Tageslichtschwelle | 5Lux/15Lux/50Lux/Ausgeschaltet |
| Tageslichtpriorität | An und aus. |
| 5Lux | 15 Lux |
| 15 Lux | 50 Lux |
| 50 Lux | 100 Lux |
| Dämpfungsgrad | 25% |
| Sensorparameter | |
| Arbeitsfrequenz | 5.8 GHz ± 75 MHz, ISM-Band |
| Übertragungsleistung | 1mW max. |
| Nachweisbereich | 100%/75%/50%/25% |
| Halte Zeit | 5s/90s/3min/10min |
| Bereitschaftszeitraum | 0s/30s/10min/+∞ |
| Nachweisbereich (Radius) | Deckeninstallation mit einer Höhe von 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s; Horizontale Installation mit einer Höhe von 2 m: r≥8m@0,3m/s, r≥4m@1m/s |
| Installationshöhe | 3 m (maximal 6 m) |
| Umwelt | |
| Betriebstemperatur | Eingebettet: -25~60°C |
| Lagertemperatur | -40°C bis 80°C, Luftfeuchtigkeit ≤ 85% (nicht kondensierend) |
| Zertifizierungsstandards | |
| Zertifiziert | CE, RED (in Erwartung) |
| Umweltanforderungen | Einhaltung der RoHS 2.0, Reichweite Anforderungen |
| IP-Bewertung | IP20 |
| Andere | |
| Verkabelung | 3pinnige 2,0 mm-Terminal |
| Anforderungen an die Anlage | eingebaute Anlage |
| Anforderungen an die Verpackung | Bubble Bag + Trennwand + Außenbox (K=A) |
| Nettogewicht | 13 ± 2 g |
| Lebensdauer | 5 Jahre Garantie |
Beschreibung der Funktion
| MC176D | Funktion |
|---|---|
| Funktion EIN/AUS | N/A |
| Zwei-Stufen-Dimmfunktion | Stand-by-Zeitraum auf "+∞" gesetzt werden |
| Drei-Stufen-Dimmfunktion | Standby-Zeitraum auf "30S/10min" eingestellt |
| Ernte bei Tageslicht | N/A |
| Tageslichtpriorität | Stand-by-Zeitraum auf "+∞" gesetzt werden |
Betriebsdiagramme
Funktion Einschalten/Ausschalten (Stand-by-Zeitraum auf "0s" eingestellt)
2-stufige Dimming-Funktion (Stand-by-Periode auf "+∞" setzen)
Drei-Stufen-Dimmfunktion (Stand-by-Periode auf "10S/1min/3min/5min/10min/30min" gesetzt)
Tageslichtpriorität
Schaltbilder
Abmessung (mm)
Verkabelung, Funktion
Einstellung des DIP-Schalters
| Nachweisbereich | Halte Zeit | Taglichtsensor | Bereitschaftszeitraum | |
|---|---|---|---|---|
| Schalten Sie an. | Schalten Sie ab. | |||
| Ich bin zu 100% dran. | Auf auf 5S | Auf auf 5Lux | 15 Lux | Auf auf 0S |
| II - ON 75% | - Auf 90S. | - Auf 15 Lux. | 50 Lux | - Auf 30S. |
| III ON - 50% | - 3 Minuten. | Auf - 50Lux | 100 Lux | Auf - 10min |
| IV - - 25% | - 10 Minuten. | - Deaktivieren. | - | - - +∞ |
Strahlungsdiagramm
Initialisierung
Der Sensor schaltet das Licht zum ersten Mal bei 100% Helligkeit ein und schaltet es nach 10 Sekunden aus.
Voreinstellung
Empfindlichkeit: 100% Wartezeit: 5 s Tageslichtsensor: deaktiviert; Standby-Zeitraum: 0 S; Standby-Dimmstand: 25%
Mitteilung über die Anmeldung
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Einstellung des DIP-Schalters usw. den Strom ab.
- Die Erfassungsdistanz hängt von Faktoren wie der Bewegungsgeschwindigkeit des beweglichen Gegenstandes, der Größe des beweglichen Gegenstandes, der Installationshöhe, dem Installationswinkel,ob die Installationsumgebung offen ist, und das Material des Reflektors.
- Wenn der Mikrowellensensor an der Wand installiert ist, wird die Detektionsdistanz im Vergleich zu der an der Decke erheblich erhöht.
- Die Sensorparameter müssen unter Umständen in unterschiedlichen Installationsumgebungen neu konfiguriert werden. Bitte lesen Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.
- Dieser Sensor ist nur für den Innenbereich geeignet, Wind und Regen im Freien, und bewegliche Gegenstände in der Umgebung verursachen eine falsche Auslösung.
- Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten und die optimale Höhe 3 Meter; der Abstand zwischen den beiden Sensoren sollte mehr als 3 Meter betragen.
- Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer engen geschlossenen Umgebung installiert ist, werden Mikrowellen mehrmals reflektiert und führen zu einer falschen Auslösung.
- Bitte achten Sie darauf, dass keine sich bewegenden Signale wie Ventilatoren, Gleichstrommotoren, Abwasserleitungen, Luftausläufe usw. um den Sensor herum vorhanden sind, da der Sensor sonst eine falsche Auslösung verursachen kann.
- Mikrowellen können nicht durch Metall dringen, sie dürfen nicht in geschlossenen oder halbgeschlossenen Metalllampen installiert werden und es sollte kein Metall oder Glas vorhanden sein, das das Produkt blockiert.
- Sensor mit unterschiedlichem PWM/0-10V-Treiber, Effekt bei schlechten Lichtern kann unterschiedlich sein.
- Es ist eine Gleichstromversorgung mit stabiler Ausgangsspannung und niedrigem Wellenkoeffizient zu verwenden.
- Die Produktspezifikationen und -parameter können ohne vorherige Ankündigung optimiert werden.
