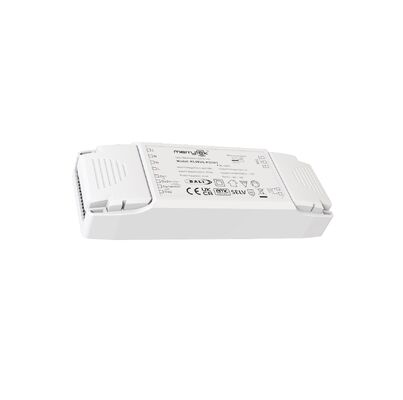

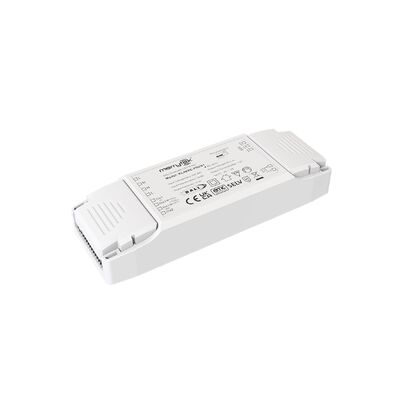

40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie

  • 40W 24 volt dimmable led driver DALI DT8 led strip dimmable driver with 5-year warranty
  • 40W 24 volt dimmable led driver DALI DT8 led strip dimmable driver with 5-year warranty
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer Die in Absatz 1 genannte Regelung gilt nicht.
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel + Karton, 50 Stück/CTN
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Paypal
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nenneingangsspannung 220-240Vac 50Hz /60Hz Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Betriebsart 24 Volt dimmbarer LED-Treiber Kontrollmethode DALI2, PUSH, 0-10Vdc
Leistungsfaktor ≥0,95 Effizienz 89%
Konstante Spannung 24VDC Dimension 150x52x28mm
IP-Bewertung IP20 Garantie 5 Jahre
Hervorheben

40 Watt DALI DT8-Dimmbar LED-Treiber

,

24V dimmbare LED-Streifenleiter

,

DALI2.0 LED-Treiber mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung
40W 24 Volt Dimmbarer LED-Treiber DALI DT8 LED-Streifen-Dimmbarer Treiber mit 5-Jahres-Garantie

Hochleistungs-LED-Treiber mit mehreren Dimming-Optionen und robusten Schutzfunktionen.

Wesentliche Merkmale
  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit einer Taste
  • Sekundärdämpfung mit 0-10V-Dämpfer und Potentiometer
  • Eingebettete DALI-Schnittstelle DT8
  • Unterstützt 10V PWM-Dimm (3KHz-8KHz)
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Absenkung des Stroms bei hoher Umgebungstemperatur
  • Schalten Sie Dim mit Speicherfunktion ein
  • 5 Jahre Garantie
Technische Parameter
Reihe Name Die in Absatz 1 genannte Regelung gilt nicht.
Eingabe
Spannungsbereich 198~264Vac 50Hz /60Hz
Nennversorgungsspannung 220~240Vac 50Hz /60Hz
Gleichspannungsbereich 200 bis 240 Vdc
Eingangsstrom 0.21A Max.@230Vac
Eintrittsstrom 15A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor > 0,95 (@230Vac,100% Last)
Gesamtharmonische Verzerrung Typisch: 16% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W
Wirkungsgrad ((@230Vac, 100% Belastung) 89% Max
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,5-1,5 mm2
Menge der Ein- und Ausläufer 30PCS ((@230Vac)
Ausgabe
Betriebsmodus Konstante Spannung
Lastart LED-Leuchte
Flimmern / nicht flimmern Flimmerfrei
Startzeit < 1s (@230Vac)
Ausgangsspannungsbereich 24 V CV
Ausgangsstrom der Last 1.67A Max.
Ausgangsleistung bei voller Last 40 Watt max.
Mindestlast 3W
Toleranz für Ausgangsstrom/Spannung ± 5%
Verkabelungsmethode Druckschrauber, Querschnitt des Drahtes:2*0,5-2,0 mm2
Kontrollmethode
Primärer PUSH-Dimming Primäre PUSH-Dimmung (max. Leitungsträhnenlänge:20m)
1-10V ((0-10V) Dämpfung 0-10V Dimming ((Portstrom<1mA), (Max. Leitungsträhnenlänge:20m)
Dämpfungsbereich 0% bis 100%
Sekundäre PWM-Dimmung PWM-Dimmung von 0-10V-Anschlüssen (3KHz-8KHz)
Potentiometer Ja, 100 kΩ
DALI-Funktion DALI-Dimmung (Max. Leitungsträhnenlänge: 300 m)
Ausnahmeschutzvoraussetzungen
Leistung über den Temperaturschutz Ja, setzen Sie die Energie zurück, um sich zu erholen.
Ausgangs-Kurzschlussschutz Ja, zurücksetzen Energie zu erholen
Betriebsumfeld
Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C
Sicherheit und EMV
EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.
DALI-Standard IEC 62386-101 / 102 / 207 DT6 / 209 DT8
Sicherheitsstandard Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang "L N"-Ausgang "SEC")
Andere
IP-Bewertung IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Anlageabmessung 150*52*28 mm
Speicherfunktion Ja, (PUSH mit Speicherfunktion)
Synchronisierung der Dämpfung PUSH Parallel: maximal 15 Einheiten, Serie: maximal 25 Einheiten.
Anforderungen an die Verpackung Anweisung + Karton + Umkarton ((K=A)
Gewicht 300 g
Das Leben 5 Jahre @Ta 100% Belastung
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 VAC und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.
Abmessungen
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 0
Kabeldiagramme
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 1
DALI-Dämmung
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 2
Dämpfen
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 3
Verringerung
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 4
Dämpfungskurve
40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 5 40W 24 Volt dimmbarer LED-Treiber DALI DT8 LED-Streifen-dimmbarer Treiber mit 5-jähriger Garantie 6
Betriebsanweisungen
  • A. Ich weiß nicht.Der LED-Treiber wird eingeschaltet oder ausgeschaltet, wenn Sie kurz auf den PUSH-Schalter drücken (kurze Drückzeit 0.1S-1S).
  • - B. - Was ist das?Dimming: Drücken und halten Sie den PUSH-Schalter gedrückt (1S-8S), der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.
  • C. Das ist...Farbtemperaturanpassung: Schritt 1, DROHEN, schalten Sie die Lichter aus; Schritt 2, drücken und halten Sie DROHEN, um die Farbtemperatur anhand der aktuellen Helligkeit anzupassen;und stellen Sie die Farbtemperatur in die entgegengesetzte Richtung; 5 Sekunden lang nicht betrieben, Ausgang Farbeinstellungsmodus.
  • D.Speicher: Die PUSH-Dimmung verfügt über eine Dimmungsspeicherfunktion.
  • E. Ich weiß nicht.Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann durch Drücken und Halten des PUSH-Schalters länger als 15 Sekunden synchronisiert werden
  • F.DALI-Dimming-Modus: Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden.
  • G. Ich weiß.Bei Lampen mit konstanten Stromkreisen dürfen keine Stärkungs- und Dämpfer für konstante Spannung verwendet werden.
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 VAC und einer Temperatur von 25 °C geprüft, sofern nicht anders angegeben.
