Alle Produkte
Ansprechpartner : June Zhao

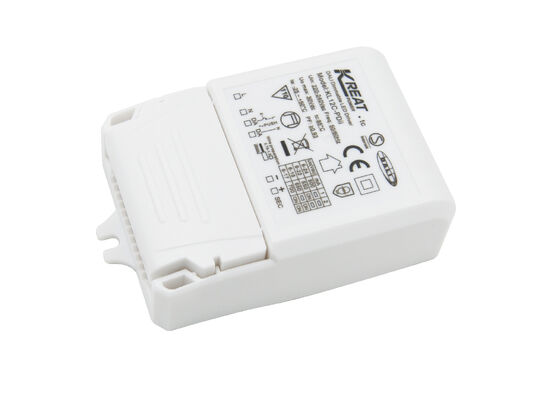

DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL12C-PDiiN
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat
Produktdetails
Betriebsspannung 220-240Vac 50Hz /60Hz Leistungsfaktor ≥ 0,9C @ 230VAC (Fulllast)
Standby-Strom Bei der Verwendung von elektrischen Stromversorgungsanlagen Effizienz 83% Max. @230VAC (Volllast)
Betriebsart DALI2 Dimmen & PUSH Dimmen Einbaumaß 88*52*25,5mm
Garantie 5 Jahre Ausgangsstromkonstante 150-500mA
Hervorheben

DALI2 dimmbarer LED-Treiber 12W

,

NFC-programmierbarer LED-Downlight-Treiber

,

150-500mA DALI2.0 LED-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung
DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Hinterlicht mit NFC-Programmierung
Produktübersicht

DALI2 DT6 150-500mA 12W dimmbarer LED-Treiber für LED-Ableuchtung mit NFC-Programmierung

Produktmerkmale
  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit einer Taste
  • NFC-Technologie für drahtlose Programmierung
  • Eingebettete DALI-Schnittstelle DT6
  • Zentrale Gleichstrom-Notfalloperation DT19
  • Entschädigung der CLO
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Absenkung des Stroms bei hoher Umgebungstemperatur
  • Schalten Sie Dim mit Speicherfunktion ein
  • 5 Jahre Garantie
Technische Parameter
Mikroserie: KL12C-PDiiN
Eingabespezifikationen
Betriebsspannung 198-264Vac 50Hz/60Hz
Nennspannung der Eingabe 220-240Vac 50Hz/60Hz
Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Eingangsstrom 0.07A Max.
Eintrittsstrom < 15A (Halbstromimpulsbreite 100μs) @230Vac
Leistungsfaktor (@230V 100% Belastung) ≥ 0,9 °C
Gesamtharmonische Verzerrung Typisch: 15% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W (@230Vac, wenn PUSH oder DALI ausgeschaltet ist)
Wirkungsgrad (@230Vac, 100% Belastung) 83%
Verkabelungsmethode 0.75 bis 1,5 mm2
Spezifikationen für die Ausgabe
Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung Blinkwert: weniger als 5% für den gesamten Dimmingbereich
Startzeit < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Ausgangsspannung bei Leerlast 55 V Gleichstrom max.
Ausgangsspannungsbereich 3 bis 40 V Gleichstrom
Ausgangsleistung bei voller Last 12 W
Ausgangsstrom der Last 150 bis 500 mA
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Schubschrauber, Querschnitt des Drahtes: 0,75-1,5 mm2
Kontrollmethode
Primärer PUSH-Dimming Primärer PUSH-Dimming (max. Leitungshöhe: 20M)
Dämpfungsbereich Primärer PUSH- und DALI-Dimm: 0%-100%
DALI-Dämmung DALI-Dimmung (maximale Leitung: 300 m)
Schutz und Umwelt
Leistung über den Temperaturschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, mit Selbstwiederherstellungsfunktion (Kann angefordert werden)
Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C
Sicherheit und Zertifizierungen
EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE, CB, ENEC, SAA
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang "L N" - Ausgang "SEC")
Spezifikationen
Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Abmessungen (mit Crimping) 88 × 52 × 25,5 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH Parallel: maximal 15 Einheiten, Serie: maximal 25 Einheiten.
Verpackungsanforderung PE-Tasche + Anleitung + Kraftkarton + Karton (K=A)
Gewicht (mit Krempeln) 80.2±5 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.
Abmessungen
DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 0
Kabeldiagramme
DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 1
Fig. Eine DALI-Dimmung
DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 2
Abbildung B Dämpfung
Verringerung und Verdunkelungskurven
DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 3 DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 4
Gegenwärtige Spannung
Strom (mA) Pomax (W) Ausgang (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 bis 24

Die typischen Stromdatenmengen dienen als Referenz bei der Auswahl von LED-Leuchtenmodellen.

DALI2 DT6 150-500mA 12W Dimmbarer LED-Treiber für LED-Downlight mit NFC-Programmierung 5
Scannen Sie den Code zum Herunterladen der Merrytek NFC App
Betriebsanweisungen
  • Ein/Aus:Der LED-Treiber wird eingeschaltet oder ausgeschaltet, wenn Sie kurz auf den PUSH-Schalter drücken (0.1s-1s).
  • Verdunkelung:Der LED-Treiber kann mit einem Dimming-Bereich von 1-100% Dimmung, Helligkeit oder beides erreichen.
  • Gedächtnis:PUSH-Dimmung verfügt über eine Dimmungsspeicherfunktion.
  • Synchronisierung der Dämpfung:Die mit demselben PUSH-Schalter verbundene Leistung kann synchronisiert werden, indem der PUSH-Schalter länger als 15 Sekunden gedrückt und gedrückt wird.
  • DALI-Dimmmodus:Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden.
Wichtige Hinweise zur Sicherheit
  1. Der LED-Treiber muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein; andernfalls kann der LED-Treiber beschädigt sein.
  2. Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
  3. Bevor Sie die Parameter über NFC einstellen, stellen Sie bitte sicher, dass der Fahrer ausgeschaltet ist.
