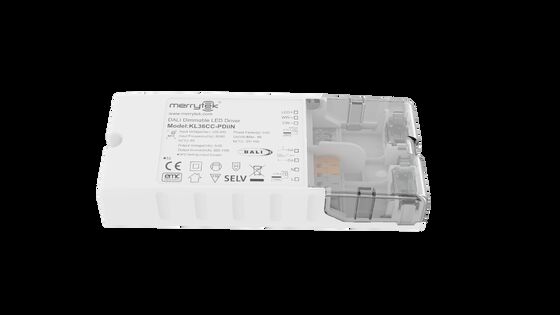

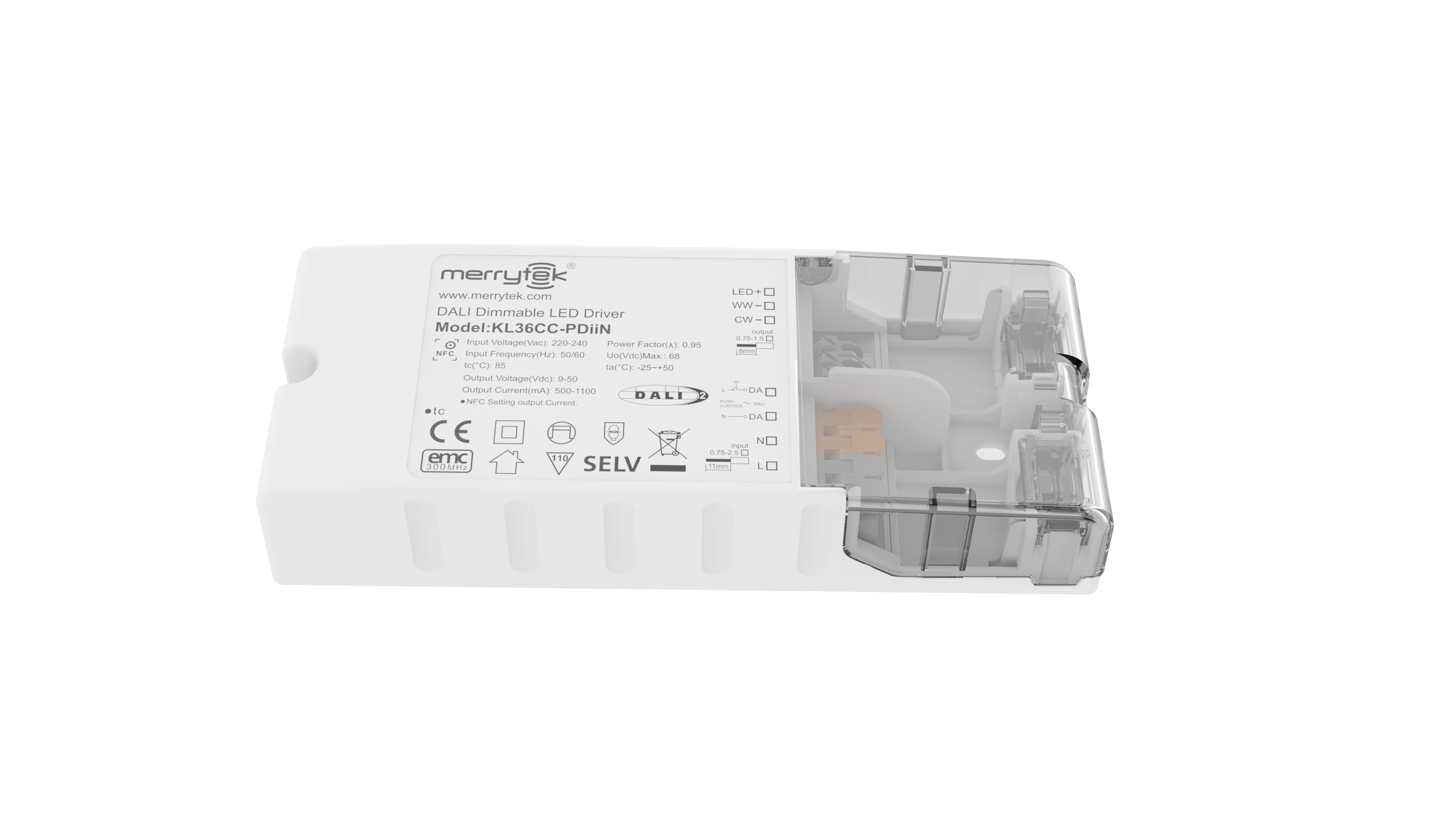

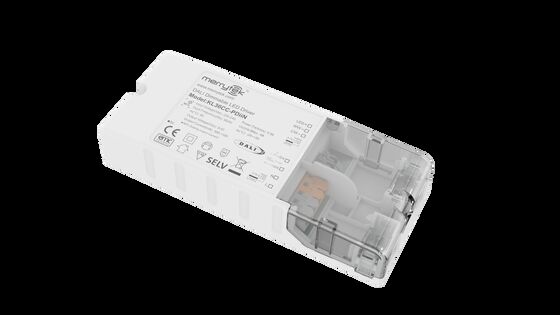

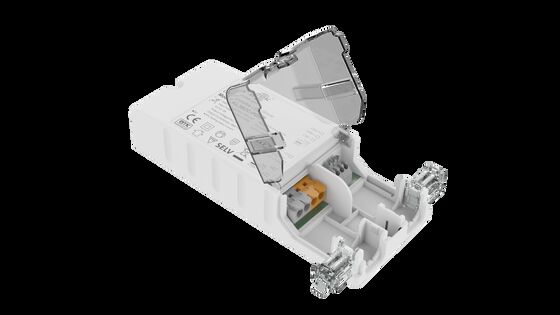

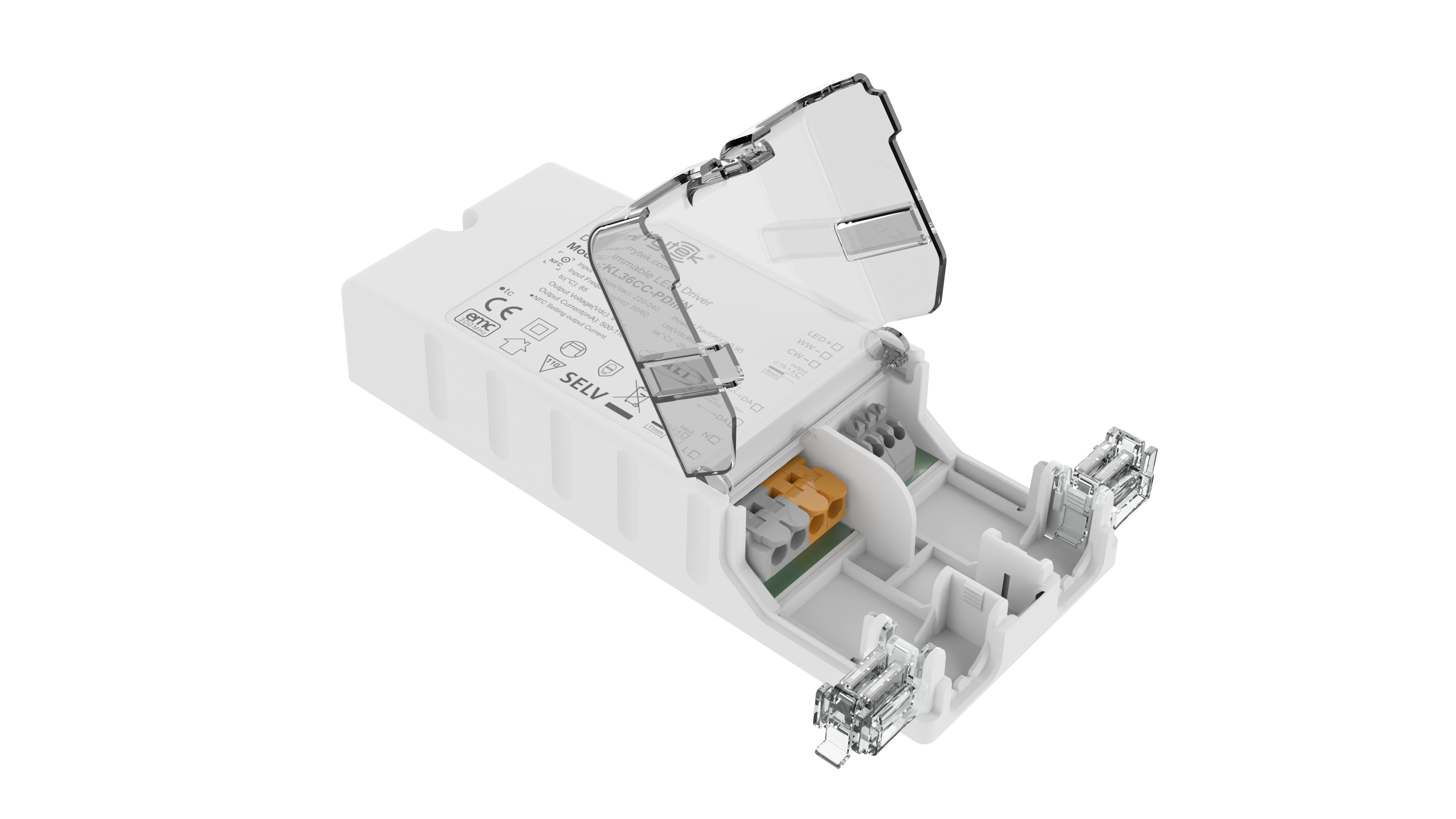

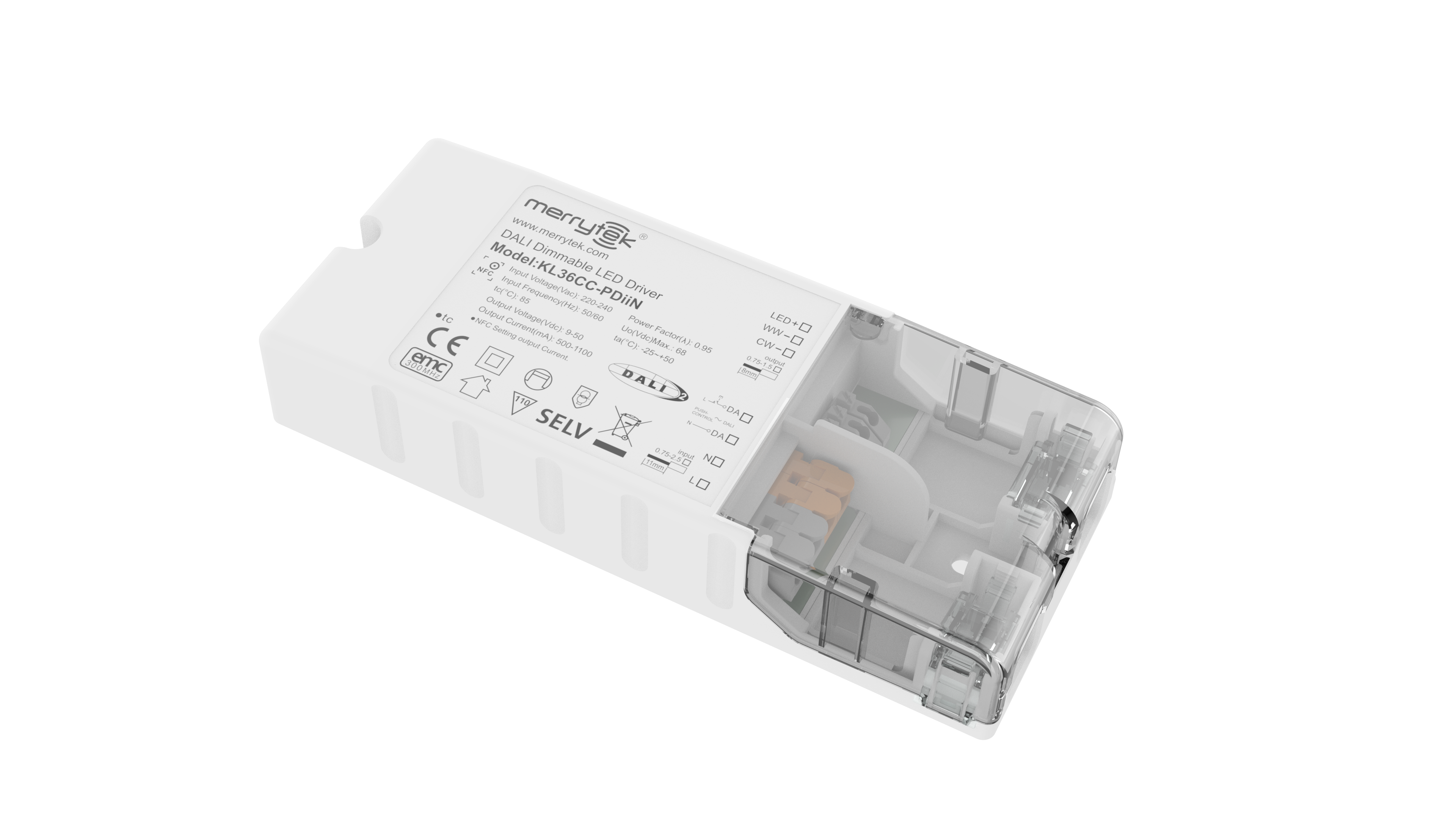

36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL36CC-PDiiN
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 220-240Vac 50Hz /60Hz Leistungsfaktor Der Prüfstand ist für die Prüfung der Leistungsfähigkeit des Fahrzeugs zu verwenden.
Standby-Leistung Bei der Verwendung von elektrischen Stromversorgungsanlagen Effizienz 88 %Max. @230VAC (Volllast)
Betriebsart DALI2 DT8-Dimmung und PUSH-Dimmung Einbaumaß 154*63*28mm
Garantie 5 Jahre Ausgangsstromkonstante 500-1100 mA
Hervorheben

36W DALI DT8 LED-Treiber

,

NFC-programmierbarer LED-Treiber

,

Konstantstrom-LED-Treiber 500mA
Hinterlass eine Nachricht
Produkt-Beschreibung
36W NFC Programmierbarer DALI DT8 LED-Treiber
Konstantstrom 500mA bis 1100mA Ausgang
Produktmerkmale
  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäres Dimmen mit einem Druckknopf
  • NFC-Technologie für drahtlose Programmierung
  • Eingebaute DALI-Schnittstelle DT8
  • Zentral gespeiste DC-Notstromversorgung DT19
  • CLO-Kompensation
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Stromreduzierung bei hoher Umgebungstemperatur
  • Push-Dim mit Memory-Funktion
  • 5 Jahre Garantie
Technische Parameter
Eingangsspezifikationen
Betriebsspannung 198-264Vac 50Hz/60Hz
Nenn-Eingangsspannung 220-240Vac 50Hz/60Hz
DC-Eingangsspannungsbereich 200-240Vdc
Eingangsstrom 0,19A Max.
Eingangs-Einschaltstrom <15A (Halbe Stromimpulsbreite 100μs) @230Vac
Leistungsfaktor (@230V 100% Last) ≥ 0,95
Gesamtklirrfaktor Typisch: 15% (@230Vac, 100% Last)
Standby-Leistung ≤ 0,5W (@230Vac, wenn DALI ausgeschaltet ist)
Wirkungsgrad (@230Vac, 100% Last) 88% Max.
Verdrahtungsmethode Querschnitt der Drähte: 0,75-2,5mm²
Ausgangsspezifikationen
Betriebsart Konstantstrom
Lasttyp LED
Restwelligkeitsanforderung Flimmerwert: weniger als 5% für den gesamten Dimmbereich
Anlaufzeit <1s (@230Vac); <0,5s (@200Vdc)
Leerlaufausgangsspannung 68 V DC Max.
Lastausgangsspannungsbereich 9-50V DC
Volllast-Ausgangsleistung 36W Max.
Lastausgangsstrom 500-1100mA
Konstantstrompräzision ±5%
Verdrahtungsmethode Querschnitt der Drähte: 0,75-1,5mm²
Steuerungsmethode
Primäres PUSH-Dimmen Primäres PUSH-Dimmen (Max. Leitungslänge: 20m)
DALI-Dimmen DALI-Dimmen (Max. Leitungslänge: 300m)
Dimmbereich Primäres PUSH- & DALI-Dimmen: 0%-100%
Schutzanforderungen
Ausgangs-Übertemperaturschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefragt werden)
Ausgangs-Kurzschlussschutz Ja, mit Selbstwiederherstellungsfunktion (Kann angefragt werden)
Betriebsumgebung
Betriebstemperatur/Luftfeuchtigkeit -25℃~50℃ Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Luftfeuchtigkeit -40℃~80℃, Luftfeuchtigkeit: 85% (nicht kondensierend)
Max. Gehäusetemperatur (Tc) 85℃
Sicherheit & EMV
EMV-Norm EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-Protokollstandard IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Sicherheitsstandard EN61347-1 EN61347-2-13
Zertifizierung CE, CB, ENEC
Spannungsfestigkeit 3750Vac, 5mA, 60s (Eingang "L N" - Ausgang "SEC")
Sonstige Spezifikationen
Schutzart IP20
Schutzklasse Klasse II
Installationsart Unabhängige Installation
Abmessung 154×63×28mm
Blackout-Memory-Funktion Ja, PUSH-Blackout-Memory
PUSH-Dimmen-Synchronisation Parallel: 15 Einheiten Max. Serie: 25 Einheiten Max.
Verpackungsanforderung PE-Beutel + Kraftkarton + Handbuch + Trennwand + Außenkarton (K=A)
Gewicht 179,5±5g
Lebensdauer 5 Jahre @Ta Volllast
Hinweis: Alle Parameter werden bei einer Eingangsspannung von 230Vac und einer Umgebungstemperatur von 25 Grad getestet, sofern nicht anders angegeben.
Abmessungen
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 0
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 1
Verdrahtungsdiagramme
Kanalmodus: 1 Adresse für 2 Kanäle (209 DT8); 2 Adressen für 2 Kanäle (207 DT6); 1 Adresse für 2 Kanäle (207 DT6)
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 2
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 3
Abb. A: PUSH-Dimmen (Parallel) | Abb. B: PUSH-Dimmen (Serie)
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 4
Abb. C: DALI-Dimmen
Kanalmodus: 1 Adresse für 1 Kanal (207 DT6)
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 5
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 6
Abb. D: PUSH-Dimmen (Parallel) | Abb. E: PUSH-Dimmen (Serie)
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 7
Abb. F: DALI-Dimmen
Derating- & Dimmkurven
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 8
Dimmkurve
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 9
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 10
Stromentsprechende Spannung
Strom (mA) Pomax (W) Uout (V)
50025,09～50
55027,59～50
60030,09～50
65032,59～50
70035,09～50
75036,09～48
80036,09～45
85035,79～42
90036,09～40
95036,19～38
100036,09～36
105035,79～34
110036,39～33
Die typischen Stromdatensätze dienen als Referenz bei der Auswahl von LED-Leuchtenmodellen. Weitere Stromstufen können per NFC mit einer mobilen APP in 1mA-Schritten eingestellt werden.
36W NFC programmierbarer DALI DT8 LED-Treiber Konstantstrom 500mA bis 1100mA Ausgang 11
Scannen Sie den Code, um die Merrytek NFC App herunterzuladen
EIN/AUS- & Dimm-Bedienungsbeschreibung
  • A. Kurz drücken des PUSH-Schalters (0,1s-1s), um den LED-Treiber ein- oder auszuschalten.
  • B. Dimmen: Drücken und Halten des PUSH-Schalters (1s-8s), um das Dimmen oder Aufhellen zu erreichen, mit einem Bereich von 2-100%.
  • C. Farbtemperatureinstellung: Lichter mit PUSH ausschalten, dann gedrückt halten, um die Farbtemperatur von der aktuellen Helligkeit aus einzustellen. Loslassen und erneut drücken, um in die entgegengesetzte Richtung einzustellen. Keine Bedienung für 5 Sekunden beendet den Farbanpassungsmodus.
  • D. Speicher: PUSH-Dimmen hat eine Dimm-Memory-Funktion.
  • E. Dimm-Synchronisation: Stromversorgungen, die mit demselben PUSH-Schalter verbunden sind, können durch Drücken und Halten für länger als 15 Sekunden synchronisiert werden.
  • F. DALI-Dimmmodus: Verbindung mit dem DALI-System zum Dimmen über den DALI-Host mit einem Bereich von 0-100%.
Wichtige Hinweise
  • Der LED-Treiber muss an die Last angeschlossen werden, bevor die Eingangsleistung eingeschaltet wird; andernfalls kann der LED-Treiber beschädigt werden.
  • Nachdem der LED-Treiber-Eingang ausgeschaltet wurde, gibt es eine Restspannung am Ausgang, die etwa 3 Minuten lang aufrechterhalten werden kann.
  • Bevor Sie Parameter über NFC einstellen, stellen Sie bitte sicher, dass der Treiber ausgeschaltet ist.
