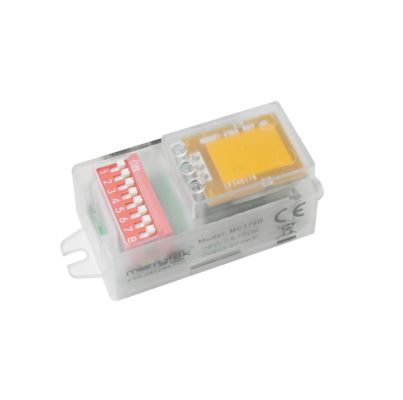

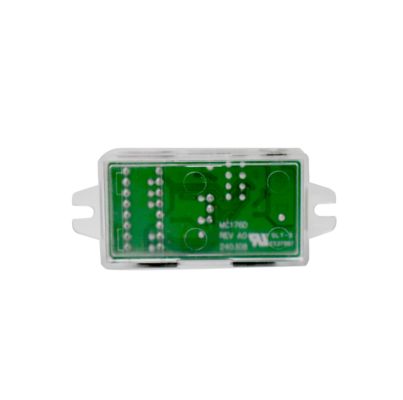

Mikrowellenbewegungs-DC-Sensor mit Tageslichtpriorität, DIP-Schalter-Einstellung
| Herkunftsort | CHINA |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC176D |
| Min Bestellmenge | 100pcs |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Bubble Bag + Trennwand + Außenbox (K=A) |
| Lieferzeit | innerhalb von 5 Werktagen für Muster und kleine Bestellungen; innerhalb von 3-4 Wochen für Großbeste |
| Zahlungsbedingungen | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennspannung | 7,5-13 VDC | Strom arbeiten | 16 ± 2 mA |
|---|---|---|---|
| Ausgangssignal | 5V-PWM-Dimmsignal | Arbeitsfrequenz | 5.8 GHz ± 75 MHz, ISM-Band |
| Installationshöhe | 3 m (maximal 6 m) | Arbeitstemperatur | Eingebettet: -25~60°C |
| Lebensdauer | 5 Jahre Garantie@Ta | ||
| Hervorheben | Mikrowellen-Bewegungssensor mit Tageslicht-Erfassung,Mikrowellen-Gleichstrom-Bewegungssensor,DIP-Schalter-Mikrowellen-Sensor |
||
Produkt-Beschreibung
Mikrowellen-Bewegungs-DC-Sensor, mit Tageslicht-Prioritätsfunktion, DIP-Schalter-Einstellung
Produktmerkmale
- 7,5–13 VDC Eingang, passender Gleichstrom oder mit 12 VDC
- LED-Treiberversorgung für Hilfsstromausgang
- 5V-PWM-Dimmsignal, 3-stufiges oder 2-stufiges Dimmen
- Alle Parameter des Bewegungssensors werden über DIP eingestellt
- Niedrigimpedanz-Antennenmodul mit Lichtleitersäulendesign, geringe Größe, kann die Öffnung der Lampenplatine reduzieren
- Tageslichtprioritätsfunktion
Parameter
| Eingang | |
|---|---|
| Nennspannung | 7,5-13 VDC |
| Arbeitsstrom | 16 ± 2 mA |
| Welligkeitsspannung | < 100mVp-p |
| Ausgabe | |
| Ausgangssignal | 5V-PWM-Dimmsignal |
| Tageslichtsensor | |
| Tageslichtschwelle | 5Lux/15Lux/50Lux/Deaktivieren |
| Tageslichtpriorität | EIN | AUS |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Dimmstufe | 25 % |
| Erfassungsparameter | |
| Arbeitsfrequenz | 5,8 GHz ±75 MHz, ISM-Band |
| Kraft übertragen | 1 mW max. |
| Erfassungsbereich | 100 %/75 %/50 %/25 % |
| Haltezeit | 5s/90s/3min/10min |
| Standby-Zeitraum | 0s/30s/10min/+∞ |
| Erfassungsbereich (Radius) | Deckeninstallation 3 m hoch: r≥4m@0,3m/s, r≥2,5m@1m/s; Horizontale Installation 2 m hoch: r≥8m@0,3m/s, r≥4m@1m/s |
| Einbauhöhe | 3 m (maximal 6 m) |
| Umfeld | |
| Arbeitstemperatur | Eingebaut: -25~60℃ |
| Lagertemperatur | -40℃…80℃, Luftfeuchtigkeit ≤85 % (nicht kondensierend) |
| Zertifizierungsstandards | |
| Zertifiziert | CE, ROT (ausstehend) |
| Umweltanforderungen | Erfüllen Sie die RoHS 2.0- und Reach-Anforderungen |
| IP-Bewertung | IP20 |
| Andere | |
| Verdrahtung | 3-poliger 2,0-mm-Anschluss |
| Installationsanforderungen | Einbauinstallation |
| Verpackungsanforderungen | Luftpolstertasche + Trennwand + Umkarton (K=A) |
| Nettogewicht | 13 ±2g |
| Lebensdauer | 5 Jahre Garantie@Ta |
Funktionsbeschreibung
| MC176D | Funktion |
|---|---|
| EIN/AUS-Funktion | N / A |
| Zweistufige Dimmfunktion | Die Standby-Zeit kann auf „+∞“ eingestellt werden. |
| Dreistufige Dimmfunktion | Die Standby-Zeit kann auf „30S/10min“ eingestellt werden. |
| Tageslichtnutzung | N / A |
| Tageslichtpriorität | Die Standby-Zeit kann auf „+∞“ eingestellt werden. |
Betriebsdiagramme
Ein/Aus-Funktion (Standby-Zeitraum auf „0 s“ einstellen)
2-stufige Dimmfunktion (Stand-by-Zeitraum auf „+∞“ einstellen)
3-stufige Dimmfunktion (Stand-by-Zeit einstellbar auf „10S/1min/3min/5min/10min/30min“)
Tageslichtpriorität
Diagramme
Abmessung (mm)
Verkabelung, Funktion
DIP-Schaltereinstellung
| Erfassungsbereich | Haltezeit | Tageslichtsensor | Standby-Zeitraum | |
|---|---|---|---|---|
| Einschalten | Ausschalten | |||
| Ⅰ EIN EIN 100 % | EIN EIN 5S | EIN EIN 5Lux | 15Lux | EIN EIN 0S |
| Ⅱ - EIN 75 % | - AUF 90ER | - AUF 15Lux | 50Lux | - AUF 30S |
| Ⅲ EIN – 50 % | EIN – 3 Min | EIN – 50Lux | 100Lux | EIN – 10 Min |
| Ⅳ - - 25 % | - - 10min | - - Deaktivieren | - | - - +∞ |
Strahlungsdiagramm
Initialisierung
Der Sensor schaltet das Licht zum ersten Mal mit 100 % Helligkeit ein und nach 10 Sekunden wieder aus. Während der Initialisierungsphase wird kein externes Bewegungserkennungssignal erkannt.
Standardeinstellung
Empfindlichkeit: 100 % Haltezeit: 5 s Tageslichtsensor: Deaktivieren; Standby-Zeit: 0S; Standby-Dimmpegel: 25 %
Bewerbungshinweis
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte unterbrechen Sie die Stromversorgung, bevor Sie das Gerät installieren, verkabeln, die Einstellung des DIP-Schalters ändern usw.
- Der Erfassungsabstand hängt von Faktoren wie der Bewegungsgeschwindigkeit des sich bewegenden Objekts, der Größe des sich bewegenden Objekts, der Installationshöhe, dem Installationswinkel, ob die Installationsumgebung offen ist und dem Material des Reflektors ab.
- Wenn der Mikrowellensensor an der Wand installiert wird, erhöht sich die Erfassungsreichweite im Vergleich zur Installation an der Decke erheblich.
- Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die folgenden Anweisungen oder wenden Sie sich an den Hersteller.
- Dieser Sensor ist nur für die Verwendung in Innenräumen vorgesehen. Wind und Regen im Freien sowie sich bewegende Objekte in der Umgebung führen zu Fehlauslösungen.
- Die Installationshöhe des Sensorprodukts darf 6 Meter nicht überschreiten, die optimale Höhe beträgt 3 Meter; Der Abstand zwischen den beiden Sensoren sollte größer als 3 Meter sein.
- Wenn der Sensor in einer Metalllampe, auf einer reflektierenden Metalloberfläche oder in einer engen, geschlossenen Umgebung installiert wird, werden Mikrowellen mehrfach reflektiert und führen zu Fehlauslösungen.
- Bitte achten Sie darauf, dass sich in der Nähe des Sensors keine beweglichen Signale wie Ventilatoren, Gleichstrommotoren, Abwasserrohre, Luftauslässe usw. befinden, da der Sensor sonst zu Fehlauslösungen führen kann.
- Mikrowellen können kein Metall durchdringen. Vermeiden Sie daher die Installation in geschlossenen oder halbgeschlossenen Metalllampen und es darf kein Metall oder Glas das Produkt blockieren.
- Sensor mit unterschiedlichem PWM-/0-10-V-Treiber, der Effekt bei schwachem Licht kann unterschiedlich sein.
- Es muss ein DC-geregeltes Netzteil mit stabiler Ausgangsspannung und niedrigem Welligkeitskoeffizienten verwendet werden. Die Welligkeit der Stromversorgung sollte weniger als 100 mV betragen; Der Laststrom sollte größer als 25 mA sein.
- Produktspezifikationen und -parameter können ohne vorherige Ankündigung optimiert werden.
