Mikrowellen ON/OFF Bewegungssensor, Drehschalter Einstellung, mit geringer Bereitschaftsleistung

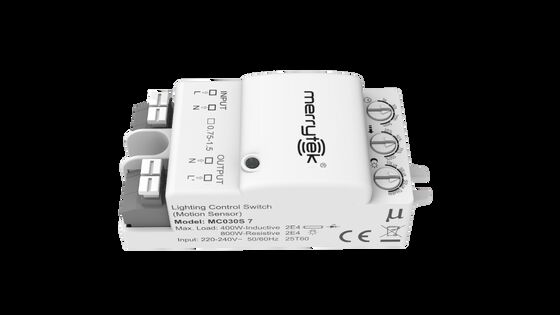

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power

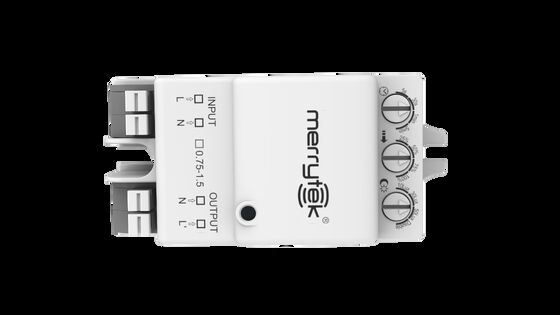

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power

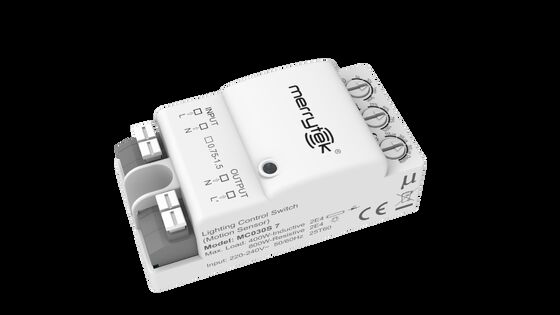

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED
Modellnummer MC030S 7
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Schaufelbeutel + Karton + Karton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat
Produktdetails
Spannungsbereich 110–240 V Wechselstrom, 50/60 Hz Ausgangskontrolle ON-OUT
Betriebsfrequenz 50,8 GHz ± 75 MHz, ISM-Wellenband. Montagehöhe 3m (Deckenmontage), 6m Max）
Betriebstemperatur -25 bis 60°C Lebensdauer 5 Jahre Garantie @TA
Hervorheben

mit einer Leistung von mehr als 10 Watt

,

Mikrowellen-Bewegungssensor mit geringer Leistung

,

Mikrowellen-Betriebssensor ON OFF
Hinterlass eine Nachricht
Produkt-Beschreibung
Mikrowellen ON/OFF Bewegungssensor, Drehschalter Einstellung, mit geringer Standby-Leistung
Produktmerkmale
  • Konform mit neuen ERP-Normen mit geringer Standby-Leistung
  • 5.8GHz Mikrowellen-Lizenzfreies ISM-Wellenband; Massenbestellungen, die der Genehmigung von RED & TUV entsprechen
  • Kompakte Größe Design, kann in die meisten Leuchten eingebaut werden
  • Einfache Bedienung: Drehschalter anpassen, um den Erkennungsbereich, die Wartezeit, den Tageslichtsensor und andere Parameter zu ändern
  • Eingangs- und Ausgangsterminals für eine bequeme Verbindung
  • Fünfjährige Garantie
Technische Parameter
Eingabe
Spannungsbereich 110-240VAC 50/60Hz
Standby-Leistung ≤ 0,1 W
Überspannungstest L-N: 4 kV
Ausgabe
Ausgangssteuerung Ein-Aus-Schalter
Lastkapazität 200W@230Vac ((Induktive/LED); 400W@230Vac ((Widerstandsfähige)
400W@230Vac ((Induktive/LED); 800W@230Vac ((Widerstandsfähige)
Max. Überspannungskapazität 30A (50% Ipeak, zweiter = 500us, 230Vac Volllast, Kaltstart)
60A (50% Ipeak, zweite = 200us, 230Vac, volle Last, Kaltstart)
Sensorparameter
Betriebsfrequenz 5.8 GHz ±75MHz, ISM-Wellenband
Übertragungskraft 1mW max.
Halte Zeit 5 s/30 s/1min/5min mit Drehschalter
Nachweisbereich 100%/75%/50%/25% mit Drehschalter
Taglichtsensor 10Lux/30Lux/50Lux/Auslöschbar (Diffusion) durch Drehschalter
Ermittlung des Radius Deckenanlage 3 m Höhe: 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 3,5 m
Prüfungszustand: Einstellung der Produktempfindlichkeit auf 100%, 60 m2 offener Raum im Innenraum
Montagehöhe 3 m (Deckenbefestigung), maximal 6 m
Umwelt
Betriebstemperatur -25 bis 60°C
Speichertemperatur -40°C bis 80°C, Luftfeuchtigkeit: ≤85% ((Nicht kondensierend)
Höchstschalentemperatur (Tc) 80°C
Zertifikatsstandard
Bescheinigung CE, RED
Umweltanforderung Konformität mit RoHS 2.0Erreichen
IP-Bewertung IP20
Produktkategorie Klasse II
Andere
Verkabelung mit einem Durchmesser von mehr als 50 cm3
Einrichtung Eingebettet
Paket Schaufelbeutel + Karton + Karton(K=A)
Nettogewicht 370,8 ± 3 g
Lebensdauer 5 Jahre Garantie @ Ta
Funktionen
✓ Ein-Aus-Funktion Die Einstellung des Tageslichtsensors auf "deaktiviert" oder die Umgebungshelligkeit ist niedriger als der voreingestellte Tageslichtsensorwert.Wenn die Wartezeit abläuftDas Licht wird ausgehen.
○ Doppelstufige Verdunkelung N/A
○ Drei-Stufen-Dimmung N/A
○ Tagesernte N/A
○ Tageslicht an erster Stelle N/A
○ Sehr oder wenig empfindlich N/A
○ Gruppierung N/A
Produktinformationen
Anmerkung:Der Sensor ist so ausgelegt, dass er nur eine Last anschließt.
Erfassungsbereich
Mikrowellen ON/OFF Bewegungssensor, Drehschalter Einstellung, mit geringer Bereitschaftsleistung 0
Einstellung des DIP-Schalters
Initialisierung

Nach dem Einschalten schaltet der Sensor automatisch das Licht auf 100% Helligkeit ein und schaltet das Licht nach 10 Sekunden aus.

Voreinstellung

Empfindlichkeit: 100%, Wartezeit: 5 Sekunden, Tageslichtsensor: Deaktivieren

Mitteilung über die Anmeldung
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung oder Einstellung der DIP-Schalter den Strom aus.
  • Mikrowellen können nicht durch Metall dringen. Legen Sie das Produkt nicht in eine geschlossene oder halbgeschlossene Metalllampe. Weder Metall noch Glas dürfen über dem Produkt abdecken.Wenn die Antenne durch die Metallplatte gehen muss, stellen Sie bitte sicher, dass die Spitze des Sensors nahe an der Metallplatte liegt.
  • Es wird empfohlen, dass der Abstand zwischen den Sensoren größer als 2 m ist.und der Installationsabstand zwischen Sensoren und Routern wird empfohlen, größer als 2 m zu sein. Die Antennenoberfläche des Mikrowellensensors sollte von den Eingangs-AC- und Ausgangsgleichströmungen entfernt sein, um zu vermeiden, dass niedrige/hohe Frequenzsignale den normalen Betrieb der Mikrowellensensorantene beeinträchtigen.
  • Die Empfindlichkeitsfläche hängt mit der Bewegungsgeschwindigkeit von Gegenständen, der Größe der bewegten Gegenstände, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. zusammen.Bei der Bestimmung des Erfassungsbereichs wird der typische Wert gemessen, der von 165 cm hohen Prüfern in einer offenen Raumumgebung gemessen wurde..
  • Dieses Modell eignet sich für die Installation an der Decke. Bei Wandinstallation wird die Mikrowellensensor-Erkennungsfläche erheblich erhöht.und es kann das Phänomen der Mikrowellen durchdringen Wand oder das Licht nicht ausgehenWenn die Empfindlichkeit 10% nicht verwendet werden kann, vermeiden Sie die Wandinstallation oder bitten Sie den Hersteller um technische Unterstützung.
  • Die Tageslichtschwellenwerte werden an einem sonnigen Tag ohne Schatten und in einem Umgebungslicht diffusen Reflexionszustand gemessen.Unterschiedliche Umgebung und Klima verursachen unterschiedliche Helligkeitswerte, die der Tageslichtsensor misst.
  • Der Sensor darf nicht durch Metall, PCB, LED-Tray usw. bedeckt oder verborgen sein. Der Abstand zwischen der Sensorantenne und den umliegenden Materialien sollte größer als 5 mm sein.In der Nähe der Sensorantenne sollten keine Metall- oder PCB-Spuren vorhanden seinDie empfohlene Abdeckungsdicke beträgt 2 mm und der Abstand zwischen Sensorantenne und Abdeckung sollte größer als 3,2 mm sein.
  • Vibrationssignale werden als bewegliche Signale zum Auslösersensor betrachtet.Klimaanlagen, Abluftöffnungen, Rauchabluchtauspuffmaschinen, schüttelnde Ventilatoren usw. Haustiere im Erkennungsbereich können einen falschen Auslöser verursachen.
  • Die Antennenoberfläche des Mikrowellenmoduls sollte von Eingangs-AC, Ausgangs-DC, Geradlinerbrücke, Transformator,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,.
  • Der Sensor ist nur für den Innenbereich geeignet. Der wasserdichte Effekt für den Außenbereich oder Halbbereich wird beeinträchtigt. Wind, Regen und sich bewegende Gegenstände können eine falsche Auslösung verursachen.Wenn der Sensor in einer Metalllampe installiert ist, eine reflektierende Metalloberfläche oder eine kleine geschlossene Umgebung, wird die Mikrowelle mehrfach reflektiert und eine falsche Auslösung verursachen,Bitte reduzieren Sie die Empfindlichkeit oder bitten Sie den Hersteller um technische Unterstützung..
  • Bei einer Umgebungstemperatur von mehr als 80 °C kann der Übertemperaturschutz eingesetzt werden (automatische Wiederherstellung nach Abkühlung).
  • Für die neue Installationsumgebung wird empfohlen, vor der Installation 5 Stück Proben zu testen.
