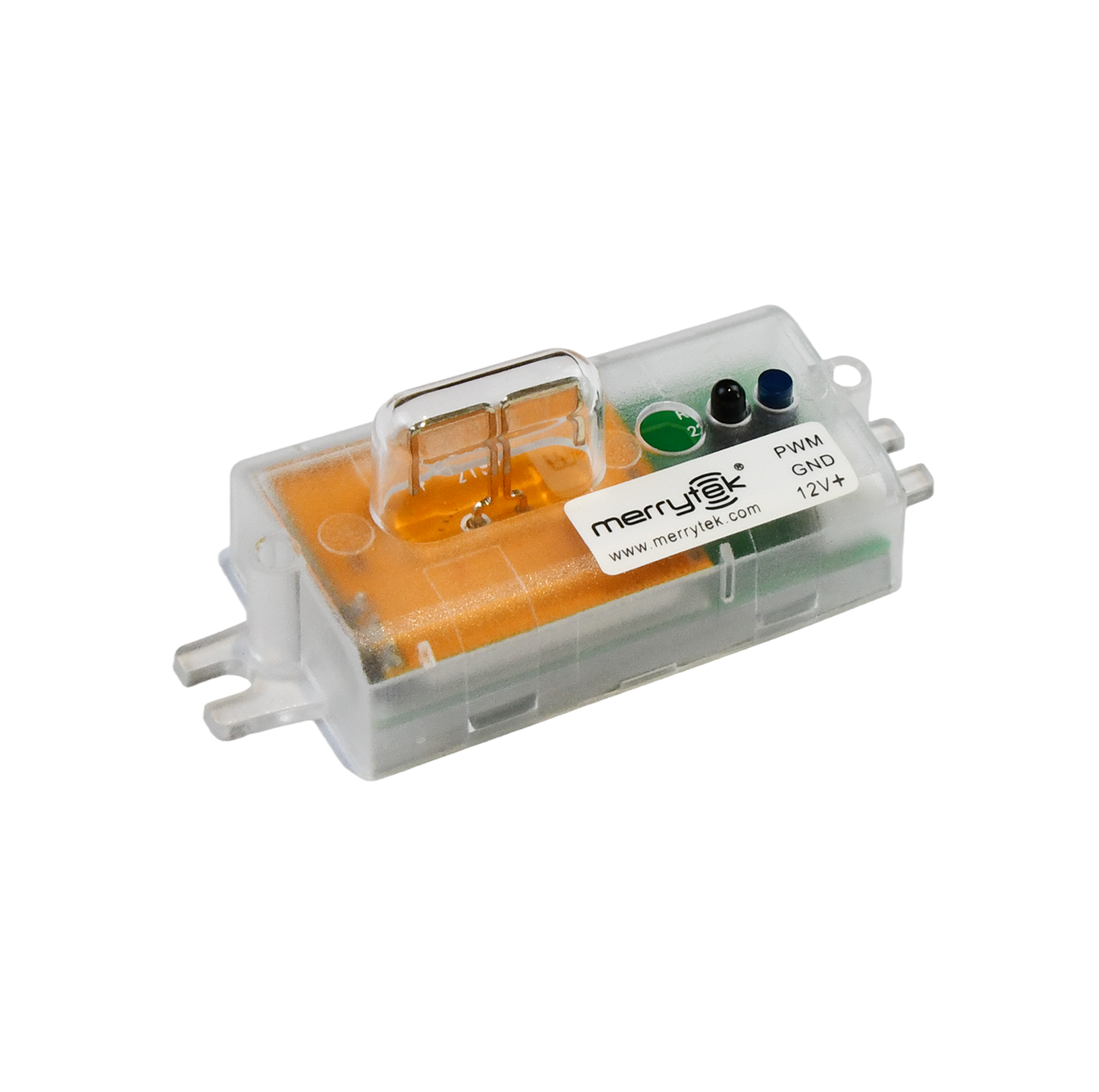

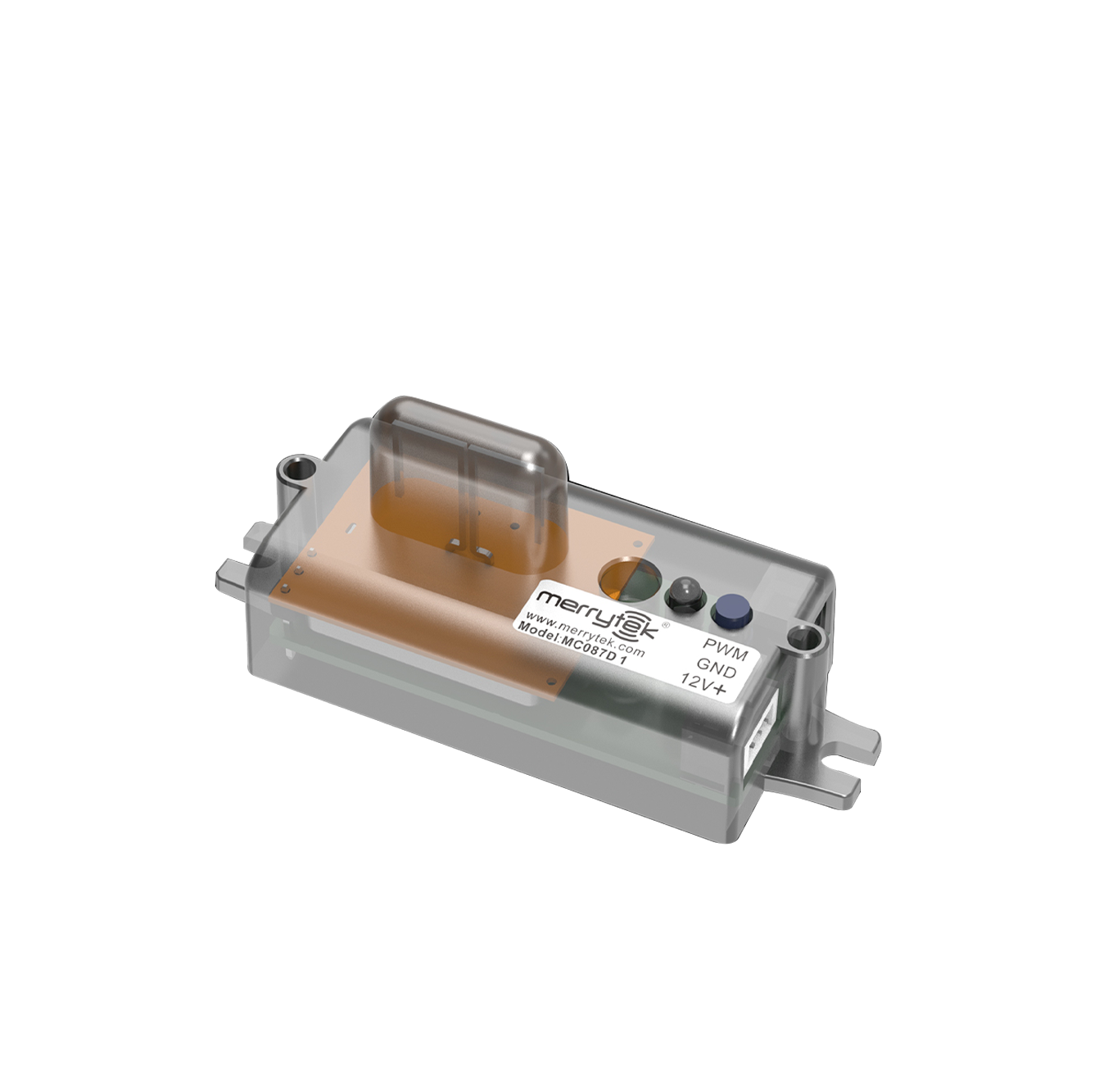

12Vdc PWM Dimming Sensor, Daylight Priority Function, With DIP Switch Setting

• Adoptiert die patentierte Mikrowellenantenne von Merrytek, bessere Anpassungsfähigkeit an die Metallumgebung, kleinere Schnittgröße, Batchkonformität mit RED-Zertifizierung.
• Ein integriertes Mikrowellenmodul und Tageslichtsensor.
• Schnittgröße: 10 mm x 40 mm, geeignet für die meisten Leuchten.
• Alle Parameter lassen sich mit einem Schaltknopf einstellen.
• 5 Jahre Garantie

1. Funktion Einschalten/Ausschalten (Stand-by-Zeitraum auf "0"s)

2. 2-stufige Dimmingfunktion (Stand-by-Zeit auf "+∞" eingestellt)

3. Drei-Stufen-Dimmfunktion (Stand-by-Zeitraum auf "10S/1min/3min/5min/10min/30min" eingestellt)

4. Tageslichtpriorität (Daylight Sensor auf "30lux/50lux/100lux" und Stand-by Periode auf "+∞" eingestellt, andere Sensorparameter können auf den tatsächlichen Bedarf eingestellt werden)


Nach dem Einschalten schaltet der Sensor automatisch das Licht bei 100% Helligkeit ein. Nach 10 Sekunden schaltet er eine geringe Helligkeit ein. Während der Initialisierung ist der Sensor nicht in der Lage, Bewegung zu erkennen.

Nachweisbereich: 100%, Wartezeit: 5 Sekunden, Standbyzeit: 0 Sekunden, Standby-Dunkelheitsgrad: 10%, Tageslichtsensor: Deaktiviert

1. Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom ab, bevor Sie installieren, verdrahtet oder die Parameter ändern.
2. Die Mikrowellen können kein Metall durchdringen, das Produkt darf nicht in eine geschlossene oder halbgeschlossene Metalllampe gelegt werden und über dem Produkt dürfen kein Metall oder Glas liegen.Wenn die Antenne durch die Metallplatte gehen muss, stellen Sie bitte sicher, dass die Spitze des Sensors nahe an der Metallplatte liegt.
3. Der Abstand zwischen den induzierenden Sensoren sollte größer als 2 Meter sein. Halten Sie den Sensor fern von Schaltern, Routern und anderen drahtlosen Geräten, um Funkstörungen zu vermeiden, größer als 1,5 Meter.Die Antennenoberfläche des Mikrowellenmoduls sollte nicht direkt auf den Eingang von AC und Ausgang von DC ausgerichtet sein, um zu vermeiden, dass niedrige oder hohe Frequenzsignale den normalen Betrieb der Antenne des Mikrowellensensors beeinträchtigen.
4. Vibrationssignale werden als bewegliche Signale betrachtet, um den Sensor auszulösen. Vermeiden Sie die Verwendung von Gegenständen, die lange Zeit um den Sensor herum vibrieren, z. B. große Metallgeräte, Rohre,Klimaanlagen, Abluftöffnungen, Rauchabluftmaschinenöffnungen, schüttelnde Ventilatoren usw. Haustiere im Erkennungsbereich können das Erkennen auslösen.
5. Der Sensor ist nur für den Innenbereich geeignet. Der wasserdichte Effekt für den Außenbereich wird beeinträchtigt. Wind, Regen und sich bewegende Objekte verursachen eine falsche Auslösung. Wenn der Sensor in einer Metalllampe installiert ist, wird er in der Lage sein, die Schalldämpfung zu reduzieren.Metallreflektierende Oberfläche, oder eine enge geschlossene Umgebung, wird die Mikrowelle wiederholt reflektiert und eine falsche Auslösung verursachen.
6. Dieser Sensor ist für die Deckenmontage geeignet. Wenn Wandmontage, die Mikrowellenerkennungsdistanz wird stark erhöht,die dazu führen kann, dass die Mikrowelle durch die Wand geht oder die Lampe nicht ausgeschaltet wird. Bitte stellen Sie die Empfindlichkeit um 50% ein. Wenn 50% nicht verwendet werden können, vermeiden Sie die Wandinstallation oder wenden Sie sich an den Hersteller, um technischen Support zu erhalten.
7. Aufgrund der ständigen Verbesserung kann der Inhalt dieser Anleitung ohne vorherige Ankündigung geändert werden.
8. Die Tageslichtschwelle wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflektion des Umgebungslichts gemessen.Der Lux-Wert im Umgebungsbereich kann in verschiedenen Umgebungen unterschiedlich sein., Wetter, Klima, Tageszeit und Jahreszeit
9. Die Empfindlichkeitsdistanz hängt mit der Bewegungsgeschwindigkeit der Objekte, der Größe der bewegten Objekte, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung, den reflektierenden Materialien usw. zusammen.
10. Bei der Erfassung der Fläche handelt es sich um einen typischen Wert, der durch 165 cm hohe Prüfer in einer offenen Raumumgebung gemessen wurde.
11. Dieses Produkt muss mit einer spannungsstabilisierten Gleichstromversorgung verwendet werden, deren Eingangsspannung stabil ist und der Wellenfaktor niedrig ist (Wellenfaktor unter 100mV; Laststrom größer als 25mA).
12. Wenn Sie in einer neuen Umgebung installieren, installieren und testen Sie bitte zunächst mindestens 5 Stück Produkt vor der Masseninstallation.
