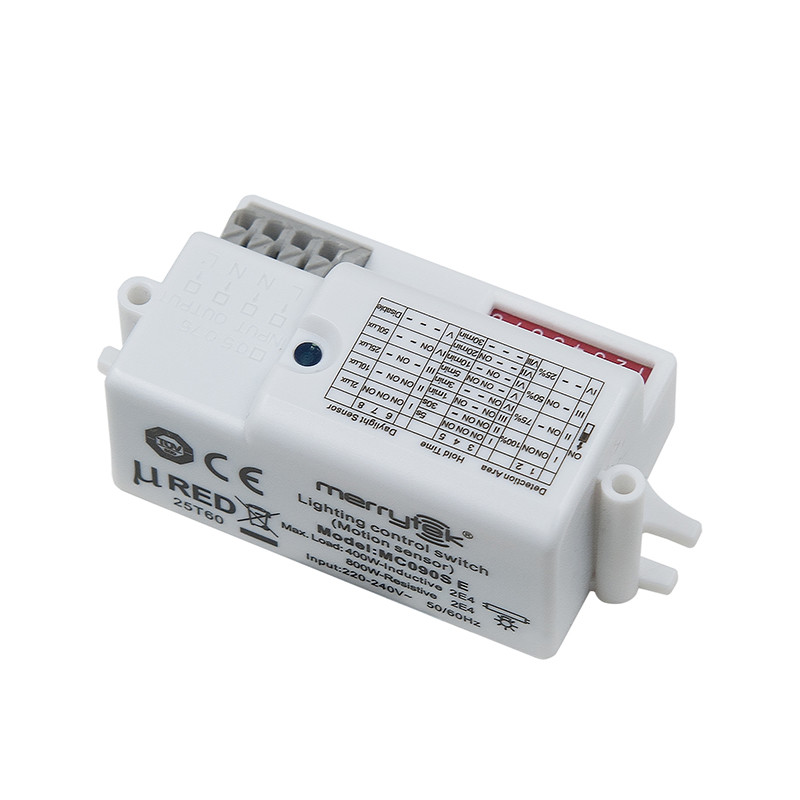

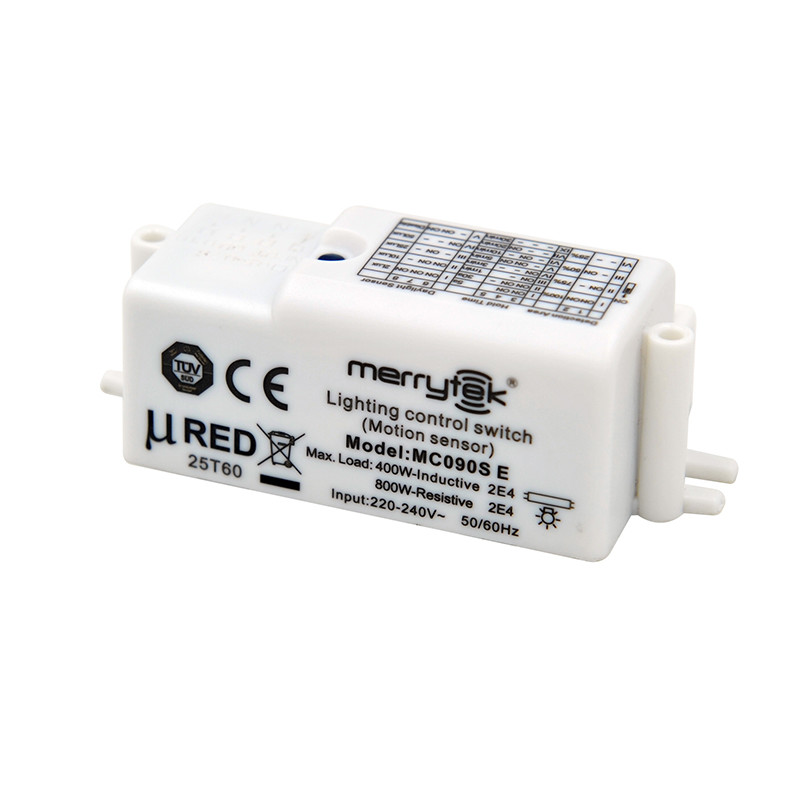

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Herkunftsort China
Markenname Merrytek
Zertifizierung CE, TUV & RED
Modellnummer MC090S E
Min Bestellmenge 100PCS
Preis Verhandlungsfähig
Verpackung Informationen Erstens verpackt in der Blasentasche und mit Karton für äußere Verpackung dann verstärkt
Lieferzeit 1, Probe und kleiner Auftrag: Innerhalb 5 Werktage, nachdem Ihre Zahlung empfangen worden ist. 2, Gr
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10.000 Stück pro Monat
Produktdetails
Betriebsspannung 220–240 V Wechselstrom, 50/60 Hz Standby-Strom ≤0,5W
Tageslicht-Sensor 2Lux/10Lux/25Lux/50Lux/Ausgeschaltet Montagehöhe 2.5 bis 6 m
Betriebstemperatur -20℃~+60℃ Zertifizierungspflicht CE, TUV und RED
Installation Eingebettete Anlage IP-Bewertung IP20
Dimension 62*36*25 mm Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Hervorheben

Drücken Sie Terminalbewegungs-Sensor ein

,

Bewegungs-Sensor der Mikrowellen-264VAC

,

Automatischer zugeschalteter Mikrowellen-Bewegungs-Sensor

Hinterlass eine Nachricht
Produkt-Beschreibung

Automatische Schalt-Mikrowellen-Bewegungssensor mit 4-poligem Einsteckklemme



[Produktmerkmal]

  • Mikrowellen-Bewegungserkennungsversion.
  • Acht DIP-Schalter-Einstellungen, Entfernung, Zeit, Tageslichtsensor, Mehrgeschwindigkeits-einstellbar.
  • Ultra-kleine Einbaugröße, mehrere Montageoptionen, Unterstützung für obere und untere Montageoptionen.
  • Super kostengünstig, unterstützt eine Vielzahl von Lampen, Tri-Proof-Lampen, Deckenlampen.
  • Der Infrarotsensor wird verwendet, um den Lichtsensor zu filtern, und der Lichtempfindlichkeitswert ist genauer und wird nicht von bewölkten und sonnigen Tagen beeinflusst.
  • Niedrigimpedanz-5,8-G-Antenne für überlegene Störfestigkeit.
  • Batch über RED, TUV-Zertifizierung.
  • 5 Jahre Garantie



[Parameter]



Eingang Nennspannung 220-240VAC 50/60Hz
Leerlaufleistung ≤1.0W
Standby-Leistung ≤0.5W
Überspannungsprüfung Zwischen L und N: 1KV
Ausgang Arbeitsmodus EIN/AUS
Lasttyp Widerstandslast oder kapazitive Last
Lastkapazität 800W (Widerstandslast) oder 400W (Kapazitive Last)
Laststoßstrom 30A Relais - 30A (Testbreite 500us @230Vac bei 50% Ipeak, Kaltstart bei Volllast) oder 60A (Testbreite 200us @230Vac bei 50% Ipeak, Kaltstart bei Volllast)
Sensor Betriebsfrequenz 5,8 GHz ±74,9 MHz.ISM-Funkband
Sendeleistung 0,5mW Max.
Haltezeit 5S/30S/60S/3min/5min/10min/20min/30min
Erfassungsbereich 100% / 75% / 50% / 25%
Tageslichtsensor 2Lux/10Lux/25Lux/50Lux/Deaktivieren
Erfassungsradius (Erfassungsbereich: 100%) Deckenmontage bei 3m: 0,3m/S ≥4m, 1m/S ≥2,5m
Wandmontage bei 2m: 0,3m/S ≥8m, 1m/S ≥4m
Montagehöhe 2,5-6 m (Saugdeckelmontage)
Erfassungswinkel 90°@Xz-Feld / 95°@Yz-Feld

Betrieb

Umgebung

Betriebstemperatur -20℃…+60℃ Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur -40℃…+80℃

Maximal

Gehäusetemperatur (Tc)

80℃
Zertifizierungsstandards Sicherheitsstandards EN61058-1
EMV-Standards EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
Umweltanforderung RoHS
Zertifikat CE, TUV & RED
Sonstiges Eingangs-/Ausgangsklemmen-Spezifikationen 0,5-0,75mm2
IP-Schutzart IP20
Schutzklasse Klasse II
Installation Einbauinstallation
Abmessungen 62*36*25mm
Verpackung Luftpolsterbeutel + Trennwand + Außenkarton (K=A)
Nettogewicht 36g
Lebensdauer 5 Jahre Garantie @Ta 230V Volllast

Hinweis

1. "N/A" bedeutet nicht verfügbar.

2. Der Erfassungsbereich wird durch das Volumen des Bewegungsobjekts und die Bewegungsgeschwindigkeit beeinflusst. Der Erfassungsbereich wird von einer Person mit 165 cm Körpergröße und einer Gehgeschwindigkeit von 0,5 m/s getestet.





[Funktionsbeschreibung]

Ein/Aus-Funktion
Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

[Abmessungen (mm)]
Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

[Verkabelung]
Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

*Der Sensor ist für den Anschluss von nur einer Last ausgelegt. Der Anschluss mehrerer Lasten kann den Sensor beschädigen.



[Struktur]

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E



[Strahlungsmuster]

Deckenmontage

Deckenmontagehöhe: 3m

Empfindlichkeit: 100%/75%/50%/25%

Deckenmontagehöhe: 6m(*)

Empfindlichkeit: 100%/75%/50%

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Normale Bewegung (Geschwindigkeit: 1m/s)

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Normale Bewegung (Geschwindigkeit: 1m/s)

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Langsame Bewegung (Geschwindigkeit 0,3m/s)

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Langsame Bewegung (Geschwindigkeit: 0,3m/s)



*50%, 75%, 100% Erfassungsempfindlichkeit ist bei einer Montagehöhe von 6m funktionsfähig. Nur 25% Empfindlichkeit kann kein Bewegungssignal erkennen.



Wandmontage:

Wandmontagehöhe: 2m

Empfindlichkeit: 100%/75%/50%/25%

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Normale Bewegung (Geschwindigkeit: 1m/s)

Automatische Umschalt-Mikrowellen-Bewegungsmelder mit 4-poligem Einsteckklemmen MC090S E

Langsame Bewegung (Geschwindigkeit 0,3m/s)

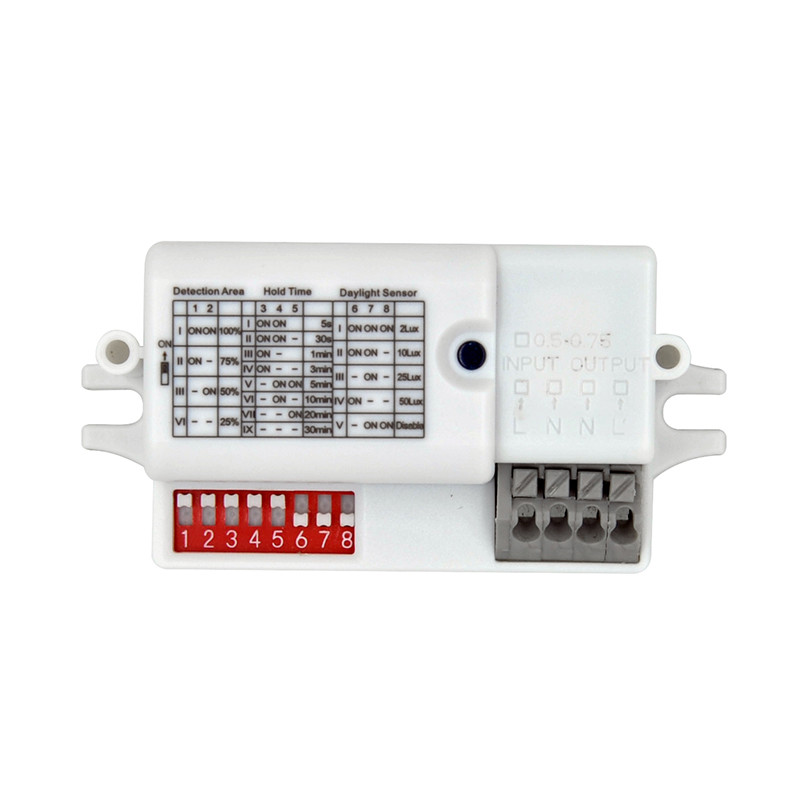

[Funktionseinstellungen]

Erfassungsbereich

  1 2
Ⅰ EIN EIN 100%
Ⅱ EIN - 75%
Ⅲ - EIN 50%
Ⅳ - - 25%



Haltezeit

  3 4 5
Ⅰ EIN EIN EIN 5S
Ⅱ EIN EIN - 30S
Ⅲ EIN - EIN 1min
Ⅳ EIN - - 3min
Ⅴ - EIN EIN 5min
Ⅵ - EIN - 10min
Ⅶ - - EIN 20min
Ⅷ - - - 30min



Tageslichtsensor

  6 7 8
Ⅰ EIN EIN EIN 2Lux
Ⅱ EIN EIN - 10Lux
Ⅲ - EIN - 25Lux
Ⅳ EIN - - 50Lux
Ⅴ - - - Deaktivieren



*Wenn auf die Einstellung "Deaktivieren" gestellt, schaltet der Sensor das Licht ein, sobald eine Bewegung des Objekts erkannt wird, unabhängig davon, ob die Beleuchtung ausreichend ist oder nicht.


[Override-Funktion]


Strom aus, schalten Sie den Sensor 3 Mal schnell ein/aus (EIN-AUS-EIN-AUS-EIN) innerhalb von 2 Sekunden, um die Sensorfunktion zu überschreiben. Die Lichter blinken 3 Mal und schalten dann dauerhaft EIN. Strom aus und wieder einschalten, um die Sensorfunktion wiederherzustellen.



[Initialisierung]



Nach dem Einschalten schaltet der Sensor automatisch das Licht mit 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.



[Werkseinstellungen]



Erfassungsbereich: 100%, Haltezeit: 5S, Tageslichtsensor: Deaktiviert



[Vorsicht]



  • Schalten Sie unbedingt die Stromversorgung ab, bevor Sie die Einstellung des Wahlschalter vornehmen oder anpassen.
  • Die Mikrowelle kann kein Metall durchdringen, stellen Sie sicher, dass sich kein Metall über dem Sensor befindet.
  • Es muss mindestens 3,5 mm Abstand zu Metall um die Mikrowellenantenne haben. Es ist nicht erlaubt, Antenne und Metall auf derselben horizontalen Ebene zu platzieren.
