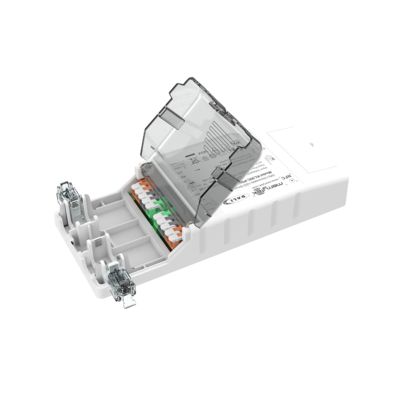

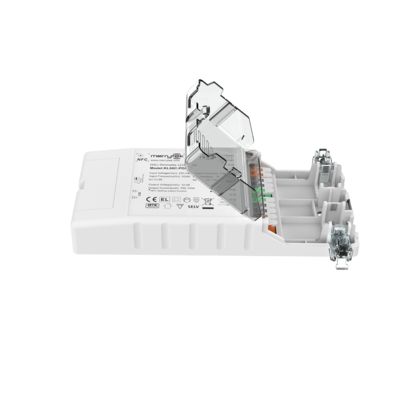

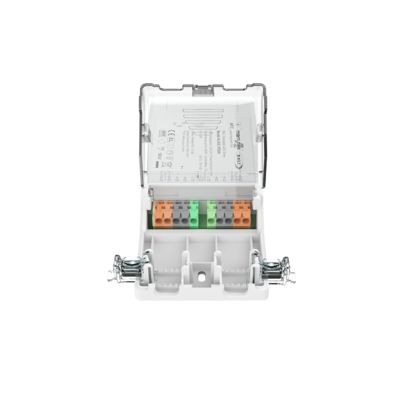

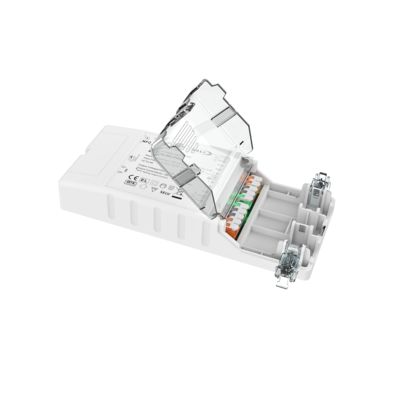

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Herkunftsort CHINA
Markenname Merrytek
Zertifizierung CE
Modellnummer KL50C-PDiiN
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel + Karton, 50 Stück/CTN
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Paypal
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung 220-240Vac 50Hz /60Hz Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Betriebsart Constant Current Kontrollmethode 50 W NFC-programmierbarer DALI2 dimmbarer LED-Treiber
Leistungsfaktor ≥0,95 Effizienz 88%
Aktuell 700-1400 mA Dimension 185x79x30mm
IP -Bewertung IP20 Garantie 5 Jahre
Hervorheben

50 Watt DALI2-Dimmbarer LED-Treiber

,

NFC-programmierbarer LED-Treiber

,

700 mA bis 1400 mA schaltbarer Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

Easy-Use Serie 50W NFC programmierbarer DALI2 dimmbarer LED-Treiber von 700mA bis 1400mA



1. Beschreibung

-Flimmerfrei für den gesamten Dimmbereich

-NFC-Technologie für drahtlose Programmierung

-Standby-Leistung unter 0,5W

-Eingebaute DALI-Schnittstelle DT6

-Zentral gespeiste DC-Notstromversorgung DT19

-Schutz: Kurzschluss / Übertemperatur / Überspannung

-CLO-Kompensation

-Stromreduzierung bei hoher Umgebungstemperatur

-pushDIM mit Speicherfunktion

-Loop-in-Loop-out Design, Schnellverdrahtung, bequem und zeitsparend

-5 Jahre Garantie



2. Parameter

Eingang Betriebsspannung 198-264Vac 50Hz/60Hz
Nenn-Eingangsspannung 220-240Vac 50Hz/60Hz
DC-Eingangsspannungsbereich 200-240Vdc
Eingangsstrom 0,3A Max.
Eingangs-Einschaltstrom <25A (Halbe Stromimpulsbreite 100μs) @230Vac
Leistungsfaktor (@230V, 100% Last) ≥ 0,95
Gesamtklirrfaktor Typisch: 15% (@230Vac, 100% Last)
Standby-Leistung ≤0,5W (@230Vac, wenn DALI ausgeschaltet ist)
Wirkungsgrad (@230Vac, 100% Last) 88%
Verdrahtungsmethode Drahtquerschnitt: 0,75-2,5mm2
Loop-in&Loop-out-Anzahl 22 STÜCK (@230Vac)

Automatische Schutzschalter

(Strom im Draht berechnen)

 Typ B10 B13 B16 B20 B25 /
Anzahl 20 25 30 40 50 /
Typ C10 C13 C16 C20 C25 C32
Anzahl 28 40 45 55 70 90
Ausgang Betriebsart Konstantstrom
Lasttyp LED
Anforderung an die Restwelligkeit (Flimmern oder flimmerfrei) Flimmerwert: weniger als 5% für den gesamten Dimmbereich
Startzeit <1s (@230Vac); <0,5s (@200Vdc)
Leerlaufausgangsspannung 75V DC Max.
Lastausgangsspannungsbereich 12-58Vdc
Volllast-Ausgangsleistung 50W Max.
Lastausgangsstrom 700-1400mA
Konstantstrom-/Spannungspräzision Konstantstrompräzision ±5%
Verdrahtungsmethode Drahtquerschnitt: 0,75-1,5mm2
Steuerungsmethode Primäres PUSH-Dimmen Primäres PUSH-Dimmen (Max. Leitungslänge: 20m)
DALI-Dimmen DALI-Dimmen (Max. Leitungslänge: 300m)
Dimmbereich Primäres PUSH- & DALI-Dimmen: 0%-100%
Ausnahme Schutz Anforderungen Ausgangsübertemperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)
Ausgangskurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)

Betrieb

Umgebung

 Betriebstemperatur/Luftfeuchtigkeit -25℃~50℃ Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Luftfeuchtigkeit -40℃~80℃, Luftfeuchtigkeit: 85% (nicht kondensierend)
Max. Gehäusetemperatur (Tc) 85℃

Sicherheit

& EMV

 EMV-Standard EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-Protokollstandard IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Sicherheitsstandard EN61347-1 EN61347-2-13
Zertifizierung CE
Spannungsfestigkeit 3750Vac, 5mA, 60s (Eingang “L N” - Ausgang “SEC”)
Sonstiges Schutzart IP20
Schutzklasse Klasse I
Installationsart Unabhängige Installation
Abmessung 185*79*30mm
Blackout-Speicherfunktion Ja, PUSH-Blackout-Speicher
PUSH-Dimm-Synchronisation

Parallel: 15 Einheiten Max.

Reihe: 25 Einheiten Max.
Verpackungsanforderung PE-Beutel + Kraftkarton + Handbuch + Trennwand + Umkarton (K=A)
Gewicht 266±5g
Lebensdauer 5 Jahre @Ta Volllast
Hinweis: Alle Parameter werden bei einer Eingangsspannung von 230VAC und einer Umgebungstemperatur von 25 Grad getestet, sofern nicht anders angegeben.



3. Abmessung (Einheit: mm)

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 0Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 1

4. Schaltplan

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 2

Abb. A DALI Dimmen

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 3Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 4

Abb.B Push Dimmen





5. Derating

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 5

6. Dimmkurve

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 6

7. Stromeinstellung

KL50C-PDiiN
Strom (mA) Pomax(W) Uout(V)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

Die typischen Stromdatensätze dienen als Referenz bei der Auswahl von LED-Leuchtenmodellen. Weitere Stromstufen können über NFC mit einer mobilen APP in 1-mA-Schritten eingestellt werden.

Einfach zu bedienende Serie 50W NFC programmierbarer DALI2-Dimmbar LED-Treiber von 700mA bis 1400mA 7

Scannen Sie den Code, um Merrytek NFC herunterzuladen



8. EIN/AUS & Beschreibung des Dimmvorgangs

A. Kurz drücken des PUSH-Schalters (Kurzdrückzeit 0,1s-1s), der LED-Treiber schaltet sich ein oder aus.

B. Dimmen: Halten Sie den PUSH-Schalter gedrückt (1s-8s), der LED-Treiber kann dimmen, aufhellen oder dimmen, der Dimmbereich beträgt 2-100%.

C. Speicher: PUSH-Dimmen hat eine Dimm-Speicherfunktion.

D. Dimm-Synchronisation: Die an denselben PUSH-Schalter angeschlossene Stromversorgung kann durch längeres Drücken des PUSH-Schalters als 15 Sekunden synchronisiert werden.

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden. Der Dimmbereich beträgt 0-100%.



9. Zu beachtende Aufmerksamkeit

1) Die LED-Kette muss an die Last angeschlossen werden, bevor die Eingangsleistung eingeschaltet wird; andernfalls kann die LED-Kette beschädigt werden.

2) Nachdem der LED-Treiber-Eingang ausgeschaltet wurde, liegt am Ausgang eine Restspannung an, die etwa 3 Minuten lang aufrechterhalten werden kann.

3) Bevor Sie die Parameter per NFC einstellen, vergewissern Sie sich bitte, dass der Treiber ausgeschaltet ist.
