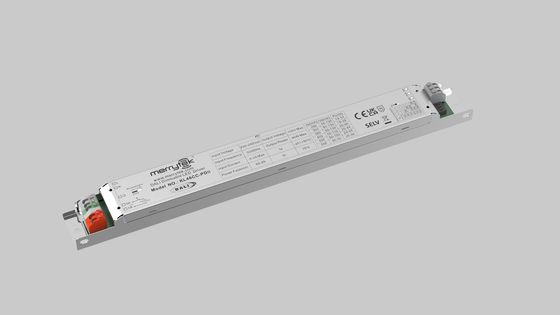

46W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL46CC-PDii1
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 220-240Vac 50Hz /60Hz Leistungsfaktor Der Prüfstand ist für die Prüfung der Leistungsfähigkeit des Fahrzeugs zu verwenden.
Standby-Leistung Bei der Verwendung von elektrischen Stromversorgungsanlagen Effizienz 85 % Max. @ 230VAC (Volllast)
Betriebsmodus DALI2-Dimmung & Farbtemperaturänderung & PUSH-Dimmung Einbaumaß 284*30*20,5 mm
Gewährleistung 5 Jahre Ausgangsstromkonstante 250 bis 500 mA
Hinterlass eine Nachricht
Produkt-Beschreibung

46W DALI DT8 dimmbare LED-Stromversorgung mit 50-130Vdc Ausgang und mehrfacher Ausgangsströmung 250-500mA und 5 Jahre Garantie





[Produktmerkmal]

  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit einer Taste
  • Eingebettete DALI-Schnittstelle DT8
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Absenkung des Stroms bei hoher Umgebungstemperatur
  • Schalten Sie Dim mit Speicherfunktion ein
  • 5 Jahre Garantie

[Parameter]

Eingabe Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingabe-Kuttent 0.25A Max.
Eintrittsstrom < 15A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor Der Prüfstand ist für die Berechnung der Leistung zu verwenden.
Gesamtharmonische Verzerrung Typisch: 15% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W ((@ 230 Vac)
Effizienz 85% Max. @230VAC (Volllast)
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,75 bis 1,5 mm2

Automatischer Leistungsschalter

(Berechnen Sie den Strom im Draht)

 Typ B10 B13 B16 B20 B25 /
Zahl 20 25 30 40 50 /
Typ C10 C13 C16 C20 C25 C32
Zahl 30 43 50 60 80 100
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmern oder nicht flimmern) Blinkwert: weniger als 2% für den gesamten Dimmingbereich
Startzeit < 1s (@230Vac)
Ausgangsspannung bei Leerlast 150VDC max.
Ausgangsspannungsbereich 50 bis 130 VDC
Ausgangsleistung bei voller Last 46 W Max.
Ausgangsstrom der Last 250 bis 500 mA: Einzelheiten
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,75 bis 1,5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max.Lead-Länge:20M)
Dämpfungsbereich Primärer PUSH- und DALI-Dimming: 2%-100%
DALI-Dämmung DALI-Dimmung (Max.Lead-Länge: 300M)
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard IEC 62386-101 / 102 / 207 DT6 / 209 DT8
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse I
Eingebettete Anlage 284*30*20,5 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH Maximal 15 Einheiten.
Verpackungsanforderung PE-Tasche+weiße Schachtel+Anleitung+Karton+Außenkarton(K=A)
Gewicht 200 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 VAC und einer Umgebung von 25 °C geprüft, sofern nicht anders angegeben.

[Dimension]



                          46W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 0

[Diagramm der Verkabelung]



 46W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 146W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 2



Abbildung ADALISchwachEinzigartiges                                                                    Das ist Fig.BDrücken Sie Dim.Einzigartiges



[Verringerung der]

46W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 3

[Dimmungskurve]

46W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 446W DALI DT8 dimmbares LED-Netzteil mit 50-130Vdc Ausgang und mehreren Ausgangsströmen 250-500mA und 5 Jahre Garantie 5



[Strom entsprechende Spannung]



Strom (mA) DIP Pomax ((W)) Aus (v)
1 2 3
250 - - - 33 50 ¢ 130
300 An - - 39 50 ¢ 130
350 - An - 46 50 ¢ 130
400 An An - 44 50 ¢ 110
450 An - An 45 50 ¢ 100
500 An An An 46 50 ¢ 92



[Einschalten/Ausschalten & Beschreibung des Dämpfungsvorgangs]

A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0.1S-1S), der LED-Treiber schaltet sich ein oder aus.

B. Dimming: Drücken und halten Sie den PUSH-Schalter gedrückt (1S-8S), der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.

C. Farbtemperaturanpassung:

Schritt 1, PUSH schaltet die Lichter aus; Schritt 2, drücken und halten Sie PUSH gedrückt, um die Farbtemperatur ab der aktuellen Helligkeit anzupassen; lassen Sie PUSH los, drücken und halten Sie PUSH erneut gedrückt,und stellen Sie die Farbtemperatur in die entgegengesetzte Richtung; 5 Sekunden lang nicht betrieben, Ausgang Farbeinstellungsmodus

D. Speicher: PUSH-Dimmung verfügt über eine Dimmungsspeicherfunktion.

E. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann durch Drücken und Halten des PUSH-Schalters länger als 15 Sekunden synchronisiert werden.

F. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden. Der Dimmbereich beträgt 0-100%.



[ Notwendige Fragen EineVerhaltensweisen]

1) Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein; andernfalls kann die LED-String beschädigt werden.

2) Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
